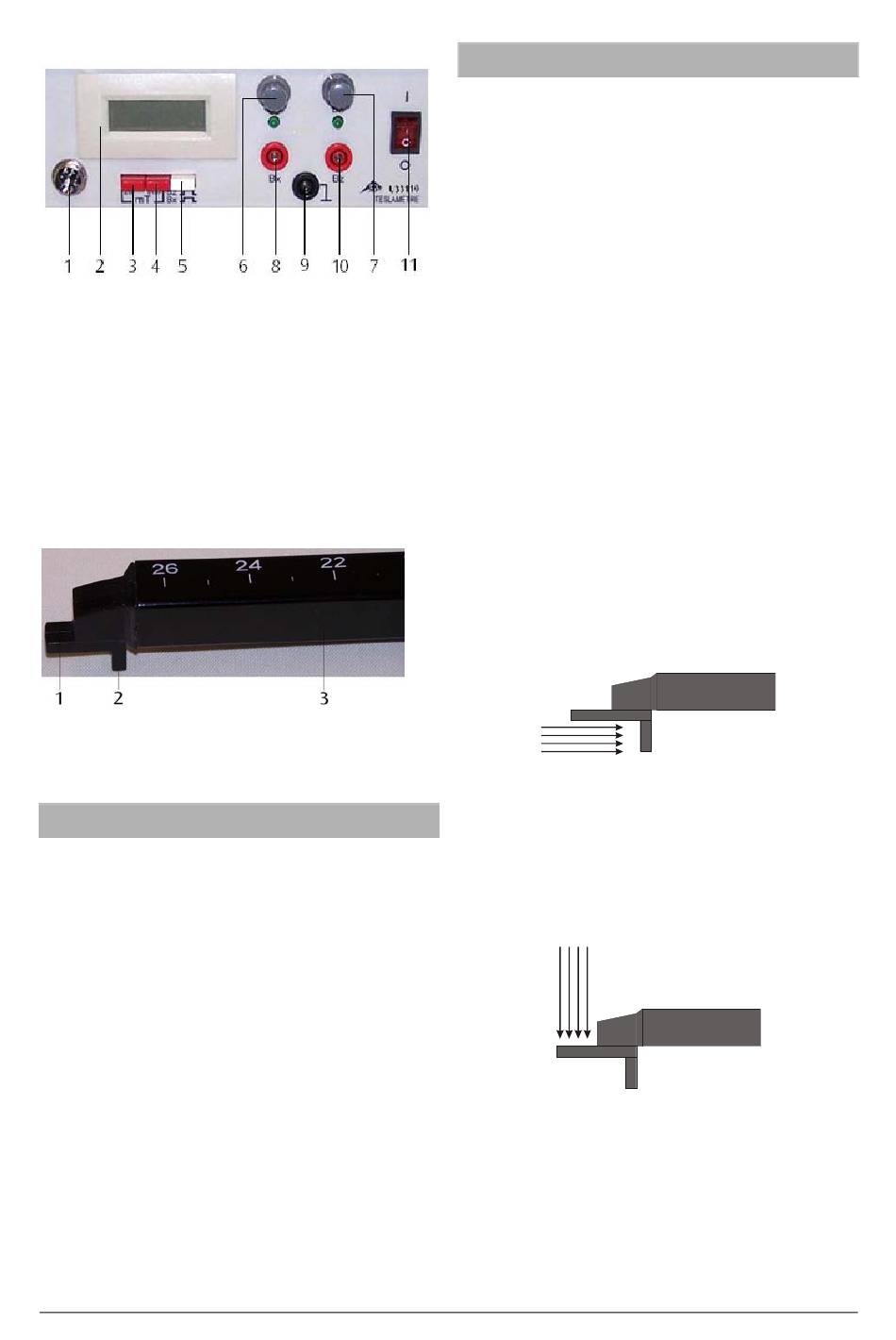

2.1 Éléments de commande
1 Douille de jonction pour la sonde de champs magnétiques
2 Affichage numérique
3 Commutateur de sélection de la plage de mesures, 20 mT
4 Commutateur de sélection de la plage de mesures, 200 mT
5 Commutateur de sélection des modes de mesure axial
(B ) et tangentiel (B )
X Z
6 Dispositif de mise à zéro B
fonctionnement LED
7 Dispositif de mise à zéro B
fonctionnement LED
8 Douille de sortie pour mode de mesure B
9 Douille de masse
10 Douille de sortie pour mode de mesure B
11 Commutateur marche/arrêt
Sonde de champs magnétiques : 1 sonde de Hall axiale
(direction X), 2 sondes de Hall tangentielles (direction Y), 3
supports
3. Caractéristiques techniques
Plage de mesure 20 mT
Résolution :
Précision :
Plage de mesure 200 mT
Résolution :
Précision :
Affichage :
Hauteur des chiffres :
Entrée :
Sortie :
Tension de sortie :
Dimensions de l'unité :
Dimensions de la sonde : 360 x 15 x 25 mm³
avec témoin de
X
avec témoin de
Z
X
Z
0,01 mT
2 % ±3 digits
0,1 mT
2 % ±1 digits
LCD numérique à 3½
chiffres avec signe pour
la direction du champ
13 mm
douille BNC
douilles de sécurité de 4 mm
10 mV / mT (20 mT)
1 mV / mT (200 mT)
205 x 230 x 85 mm³
4. Manipulation
4.1 Réglage du point zéro
Nous vous recommandons de procéder à un
ajustement du point zéro dans la plage de mesures de
20 mT. Ce qui vous permettra de ne plus devoir
procéder à un nouvel ajustement si vous passez
ensuite à une plage de mesures supérieure.
Si vous voulez mesurer les champs magnétiques
d'aimants permanents, veillez à procéder à un
ajustement du point
suffisamment éloignée des aimants.
Si vous voulez mesurer les champs de conducteurs
traversés par un courant électrique, nous vous
conseillons de positionner la sonde à l'emplacement
de mesure prévu après avoir arrêté le courant du
champ magnétique.
•
Raccordez la sonde de champs magnétiques à la
douille de jonction 1.
•
Sélectionnez le mode de mesure 20 mT.
•
Tournez le dispositif de mise à zéro jusqu'à ce
que le zéro ou qu'une valeur aussi petite que
possible apparaisse dans le champ d'affichage.
4.2 Mesure de champs magnétiques axiaux
La sonde de Hall axiale permet de mesurer la composante de
l'induction magnétique en direction de l'axe de la sonde.
Il est en outre possible de détecter la direction du
champ : si le champ s'oriente en direction du porteur
de la sonde (devant le pôle nord d'un barreau
aimanté, par exemple), la valeur affichée est alors
positive ; dans le cas d'une orientation inverse, cette
valeur sera alors négative.
4.3 Mesure de champs magnétiques tangentiels
La sonde de Hall tangentielle permet de mesurer la
composante de l'induction magnétique qui s'oriente
perpendiculairement par rapport à la plaque de support.
Il est en outre possible de détecter la direction du
champ : un affichage positif signifie que le champ
venant de la direction de la surface du support avec
échelle, pénètre dans la sonde, une valeur négative
signalant par contre la direction opposée du champ.
4.4 Utilisation de la sortie analogique
Via les douilles de sortie (8, 9, 10), il est possible
d'envoyer une tension proportionnelle au champ
magnétique à des instruments de mesure externes
(enregistreur de données, enregistreur XY, mulitmètres
analogiques). La tension de sortie correspond à
l'affichage numérique. Elle est de 10 mV par mT de
valeur mesurée dans la plage de 20 mT et de 1 mV par
mT de valeur mesurée dans la plage de 200 mT.
2
zéro à une distance
