3B SCIENTIFIC PHYSICS 1003313 Bedienungsanleitung

3B SCIENTIFIC
Teslameter, 20 mT, 200 mT (115 V, 50/60 Hz)
Teslameter, 20 mT, 200 mT (230 V, 50/60 Hz)
1003313 (115 V, 50/60 Hz)
1003314 (230 V, 50/60 Hz)
Bedienungsanleitung
10/15 ALF
1. Sicherheitshinweise
Das Teslameter, 20 mT, 200 mT entspricht den
Sicherheitsbestimmungen für elektrische Mess-,
Steuer-, Regel- und Laborgeräte nach DIN EN
61010 Teil 1 und ist nach Schutzklasse II aufge-
baut. Es ist für den Betrieb in trockenen Räumen
vorgesehen, die für elektrische Betriebsmittel
geeignet sind.
Bei bestimmungsgemäßem Gebrauch ist der
sichere Betrieb des Gerätes gewährleistet. Die
Sicherheit ist jedoch nicht garantiert, wenn das
Gerät unsachgemäß bedient oder unachtsam
behandelt wird.
Wenn anzunehmen ist, dass ein gefahrloser Be-
trieb nicht mehr möglich ist (z.B. bei sichtbaren
Schäden), ist das Gerät unverzüglich außer Be-
trieb zu setzen.

Vor Erstinbetriebnahme überprüfen, ob der
auf der Gehäuserückseite aufgedruckte Wert
für die Netzanschlussspannung den örtlichen
Anforderungen entspricht.

Vor Inbetriebnahme das Gehäuse und die
Netzleitung auf Beschädigungen untersuchen
und bei Funktionsstörungen oder sichtbaren
® PHYSICS

Das Teslameter dient zur Messung der Fluss-
dichte in magnetischen Gleichfeldern.
Das Gerät beinhaltet einen Hallsensor zur Mes-
sung axialer und tangentialer Magnetfelder bis zu
200 mT. Die Magnetfeldsonde ist zur Abstands-
messung mit einer metrischen Skala versehen.
Neben der digitalen Anzeige des Magnetfelds
liefert das Gerät auch eine zum Magnetfeld pro-
portionale Spannung, die einem Datenlogger,
einem XY-Schreiber oder einem analogen Multi-
meter zugeführt werden kann.
Das Teslameter ist in zwei Spannungsversionen
erhältlich. Das Gerät mit der Artikelnummer
1003313 ist für eine Netzspannung von 115 V
(±10 %) ausgelegt, das Gerät mit der Artikel-
nummer 1003314 für eine Netzspannung von
230 V (±10 %).
1

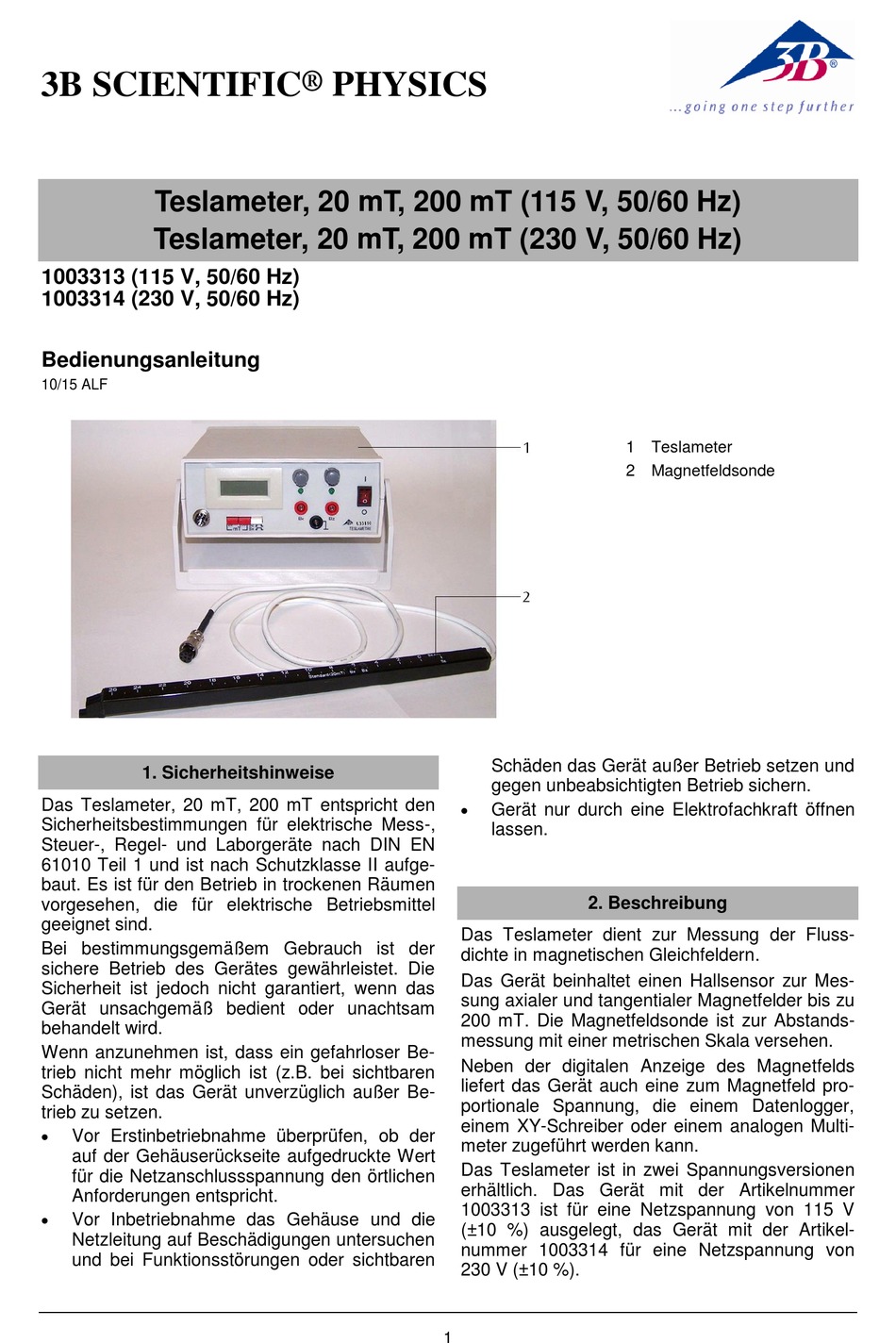

1 Teslameter
2 Magnetfeldsonde
Schäden das Gerät außer Betrieb setzen und
gegen unbeabsichtigten Betrieb sichern.
Gerät nur durch eine Elektrofachkraft öffnen
lassen.
2. Beschreibung
