3B SCIENTIFIC PHYSICS 1003313 Bedienungsanleitung Seite 22

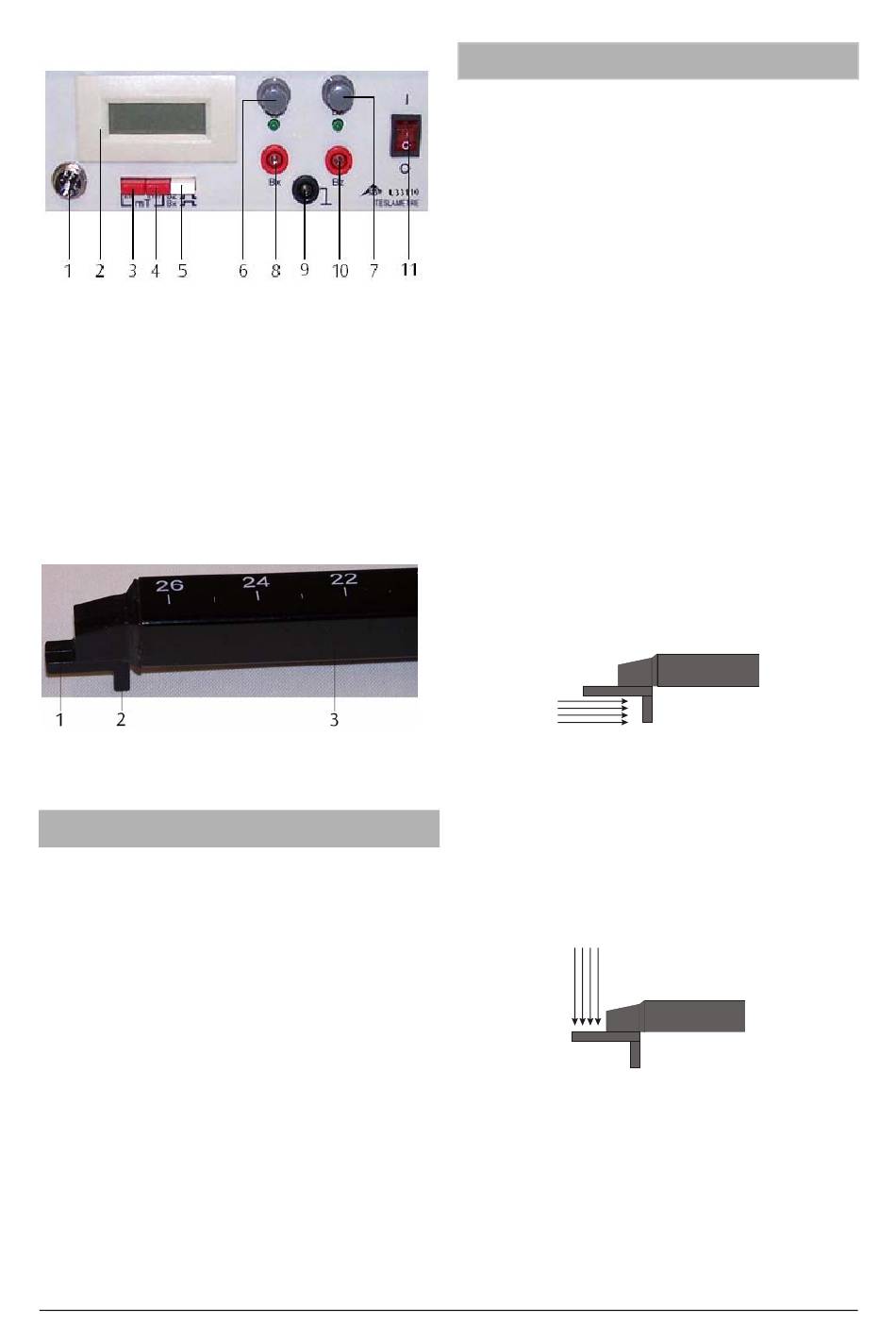

2.1 Elementos de serviço
1 Tomada de conexão para a sonda de campo magnético
2 Display digital
3 Seletor da faixa de medição 20 mT
4 Seletor da faixa de medição 200 mT
5 Seletor do modo de medição axial (B
6 Ajustador de ponto zero B
LED
7 Ajustador de ponto zero B
LED
8 Tomada de saída do modo de medição B
9 Tomada de massa
10 Tomada de saída do modo de medição B
11 Interruptor ligar/ desligar
Sonda de campo magnético: 1 sonda de Hall axial de
(Sentido x), 2 Sondas de Hall tangencial (Sentido z),
3 Portador
3. Dados técnicos
Faixa de medição 20 mT
Resolução:
Precisão:
Faixa de medição 200 mT
Resolução:
Precisão:
Display digital:
Altura dos dígitos:
Entrada:
Saída:
Tensão de saída:
Dimensões da unidade:
Dimensões da ponta de sensor: 360 x 15 x 25 mm³
) e tangencial (B )
X Z
com indicador de operação
X
com indicador de operação
Z
X
Z
0,01 mT
2 % ± 3 dígitos
0,1 mT
2 % ±1 dígitos
3½ LCD dígital
antecedido de sinal
para a direção do
campo
13 mm
soquete BNC
soquetes de segurança
de 4 mm
10 mV / mT (20 mT)
1 mV / mT (200 mT)
205 x 230 x 85 mm³
4. Utilização
4.1 Calibração do ponto zero
É recomendado, proceder com o equilibro do ponto
zero na faixa de medição 20 mT. Ao comutar
seguidamente para uma faixa de medição maior, não
será necessário fazer uma nova calibração.
Quando os campos magnéticos de um imã
permanente têm que ser medidos, o equilibro do
ponto zero tem que ser executado numa distância
suficiente do imã.
Quando são medidos campos de condutores com
fluxos de corrente elétrica, é recomendável posicionar
a sonda com a corrente de campo magnético
desligada no lugar de medição prevista.
•
Ligar a sonda magnética na tomada de conexão 1.
•
Selecionar o modo de medição 20 mT.
•
Girar o seletor de ponto zero até aparecer o zero ou um
valor o mais reduzido possível no campo do indicador.
4.2 Medição de campos magnéticos axiais
Com a sonda de Hall axial se mede a componente de
indução magnética em direção do eixo da sonda.
Adicionalmente pode ser reconhecida a direção do
campo: Se o campo indica para a direção do portador da
sonda (Por exemplo, diante do pólo norte de um imã
permanente), o valor indicado é positivo, e com
orientação contrária é negativo.
4.3 Medição de campos magnéticos tangenciais
Com a sonda de Hall tangencial se mede a
componente de indução magnética, que se encontra
vertical à placa portadora.
Adicionalmente pode-se reconhecer a direção do
campo: Uma indicação positiva significa que o campo
vem da direção da superfície portadora com escala
para entrar na sonda, enquanto um valor negativo
indicaria a direção de campo contrária.
4.4 Utilização da saída análoga
Através das tomadas de saída (8, 9, 10) pode-se levar
uma tensão proporcional ao campo magnético para
aparelhos externos de medição (Registrador de dados,
registrador XY, Multímetro análogo). A tensão de saída
corresponde a indicação digital. Ela vale 10 mV por
cada mT de valor de medição na faixa de medição 20
mT e 1 mV por cada um mT de valor de medição na
faixa de 200 mT.
