osann LUPO ISOFIX Anleitung
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für osann LUPO ISOFIX
Inhaltszusammenfassung für osann LUPO ISOFIX

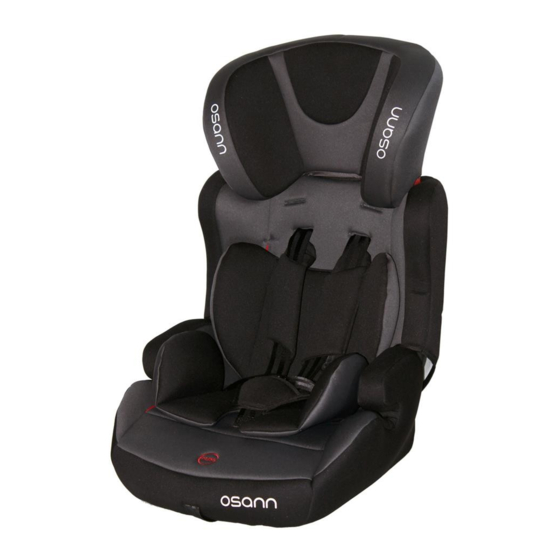

- Seite 1 LUPO ISOFIX ECE R44/04 Gr. 1/2/3 - 9-36 kg...
-
Seite 2: Sicherheitshinweise
Vielen Dank, dass Sie unseren Kindersitz der Gruppe 1/2/3 gekauft haben. Sollten Sie Hilfe zu die- sem Produkt benötigen, wenden Sie sich bitte an unseren Kundendienst. SICHERHEITSHINWEISE • ACHTUNG: Lesen Sie diese Anleitung vor dem Gebrauch des Sitzes sorgfältig durch und bewah- ren Sie sie als Referenz auf. - Seite 3 Einbauhinweise • Dieser Kindersitz ist ein Kinderrückhaltesystem der Kategorie „Semi-Universal“ und passt in alle Fahrzeuge, die für den Einbau eines „Semi-Universalen“ Kinderrückhaltesystems geeignet sind. • Dieses Kinderrückhaltesystem wurde nach strengeren Zulassungskriterien in die Kategorie „Semi-Uni- versal“ eingestuft als frühere Modelle, die diese neuen Besti mmungen nicht mehr erfüllen. •...
- Seite 4 Richti ge Höhe der Schultergurte Gurte zu niedrig Gurte zu hoch Richti ge Gurthöhe Prüfen Sie in regelmäßigen Abständen den Sitz der Schultergurte – ihr Kind wächst. Anpassen der Schultergurte Um die Höhe der Gurte anzupassen, öff nen Sie zunächst auf der Rückseite des Sitzes den Sitzbezug, um Zugriff auf das Gurtsystem zu bekommen.
- Seite 5 Anschnallen des Kindes 1. Schieben Sie die beiden Metallteile des Gurtes zusammen. 2. Schieben Sie die beiden Metallteile zusammen in das Gurtschloss, bis diese mit einem hörbaren „Klick“ einrasten. 3. Prüfen Sie den Sitz des Schlosses mit einem kurzen Zug am Schultergurt nach oben. 4.
- Seite 6 Entf ernung des Gurtsystems 1. Entf ernung der Schultergurte Öff nen Sie zunächst den Sitzbezug auf der Rückseite des Sitzes, um Zugriff auf das Gurtsystem zu bekommen. Lösen Sie beide Gurte vom Gurtverbinder und ziehen Sie die Schultergurte von der Vorderseite des Sitzes aus den Gurtschlitzen heraus.
- Seite 7 ACHTUNG Nur geeignet für Fahrzeuge mit Dreipunktgurt, die nach ECE-Regelung Nr. 16 oder einem vergleich- baren Standard geprüft und zugelassen sind. NICHT AUF BEIFAHRERSITZEN MIT (nicht abschaltbaren) FRONTAIRBAG EINSETZEN! Schultergurt Becken- gurt Rückbank außen Frontsitz ohne Airbag (bzw. abschaltbar) Mitt elsitz auf Sitzbank mit 3-Punkt-Gurt Rückwärti ge Sitzpositi on NEIN Seitliche Sitzpositi on...
- Seite 8 Isofi x System Isofi x System Isofi x Verankerungspunkte Ziehen Sie das schwarze off en: ROT Gehäuse der Isofi x-Halte- rung nach hinten, um die Haken zu öff nen. Lassen Sie das Gehäuse zu: GRÜN los, sodass die Haken einrasten. Das Kontroll- fenster wird grün.
- Seite 9 Einsatz für 9-18 kg Off en: Grün Off en: Grün Klick Off en: Grün...
- Seite 10 Einsatz für 9-18 kg 1. Klappen Sie die Isofi x-Halterung heraus, bis Sie ein „Klick“ hören. Die Isofi x-Halterung darf sich nun nur noch um ca. 15° bewegen, jedoch darf sie sich nicht mehr einklappen lassen. 2. Ziehen Sie am schwarzen Gehäuse der Isofi x-Halterung bis im Kontrollfenster „rot“ erscheint. 3.
- Seite 11 Einsatz für 15-36 kg mit Isofi x-Halterung 1. Klappen Sie die Isofi x-Halterung heraus, bis Sie ein „Klick“ hören. Die Isofi x-Halterung darf sich nun nur noch um ca. 15° bewegen, jedoch darf sie sich nicht mehr einklappen lassen. 2. Ziehen Sie am schwarzen Gehäuse der Isofi x-Halterung bis im Kontrollfenster „rot“ erscheint. 3.
- Seite 12 Einsatz für 15-36 kg ohne Isofi x-Halterung 1. Setzen Sie nun den Autositz auf den Fahrzeugsitz. 2. Setzen Sie nun das Kind in den Sitz und legen Sie den Fahrzeuggurt über das Kind an. Prüfen Sie, dass a) der Schultergurt über der Armlehne verläuft . b) der Beckengurt unter den Armlehnen angelegt ist.
- Seite 48 Find us on Facebook! www.facebook.com/Osann.de Osann GmbH Gewerbestr. 22 D-78244 Gottmadingen Tel.: +49 (0)7731 / 97 00 77 Fax: +49 (0)7731 / 97 00 55 E-Mail: info@osann.de Web: www.osann.de...
