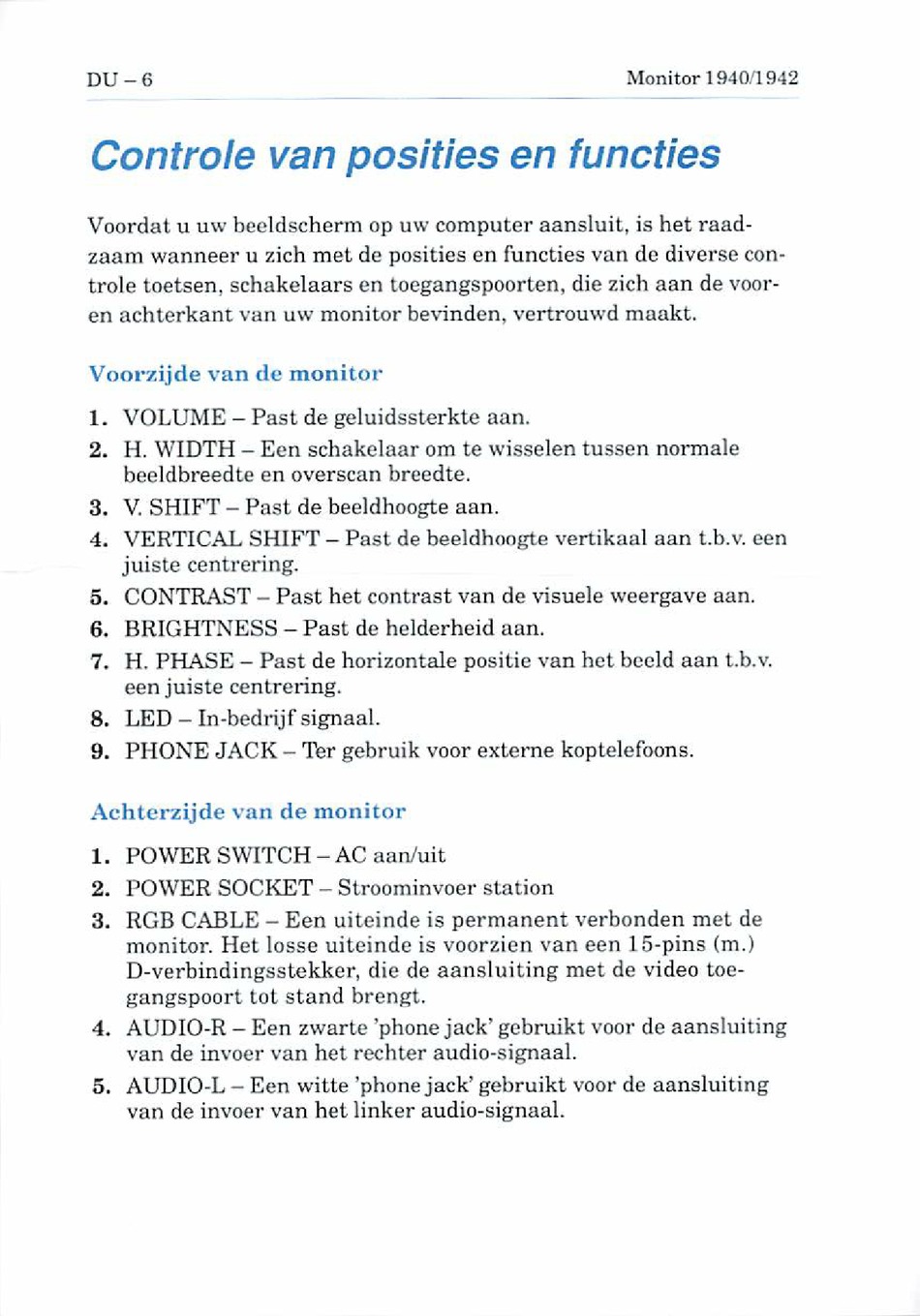

DU - 6 Monitor 194 0/L 942
Controle van posities en fundies
Voordat u uw heeldscherm op uw computer aansluiL, is het raad-
zaam wanneer u zich met de polities en functies van de diverse con
trole Loetseru sehakelaars en toegangspourten, die zich aan de voor-
en achterkant van uw monitor bevinden, vcrtrouwd maakt.
Voorzijde van de monitor
1. VOLUME - Past de geluidssterkte aan.
2« H. WIDTH - Een schakelaar om te wisselen tussen normale
beeldbreedte en overscan breedte.
3. V. SHIFT - Past de beeldhoogte aan.
4. VERTICAL SHIFT - Past de beeldhoogte vertikaal aan t.b.v. een
juiste centering.
5. CONTRAST - Past het contrast van de visuele weergave aan.
6. BRIGHTNESS - Past de helderheid aan.
7. H. PHASE - Past de horizontal positie van het bceld aan t.b.v.
een juiste centrering.
8. LED - In-bcdrijf signaal.
9. PHONE JACK - Ter gebruik voor externe koptelefooris.
Achterzijde van de monitor
1. POWER SWITCH-AC aan/uit
2. POWER SOCKET - Stroominvoer station
3. RGB CABLE - Een uiteinde is permanent verbonden met de
monitor. Het losse uiteinde is voorzien van een 15-pins (m.)
D-verbindingsstekker, die de aansluiting met de video toe-
gangspoort tot stand brengt.
4. AUDIO-R - Een zwarte "phone jack1 gebruikt voor do aanslutting
van de invoer van het rechter audio-signaal.
5. AUDIO-L - Een witte 'phone jack' gebruikt voor de aansluiting
van de invoer van het linker audio-signaal.
