Moniteur 1940/1942
F- 13

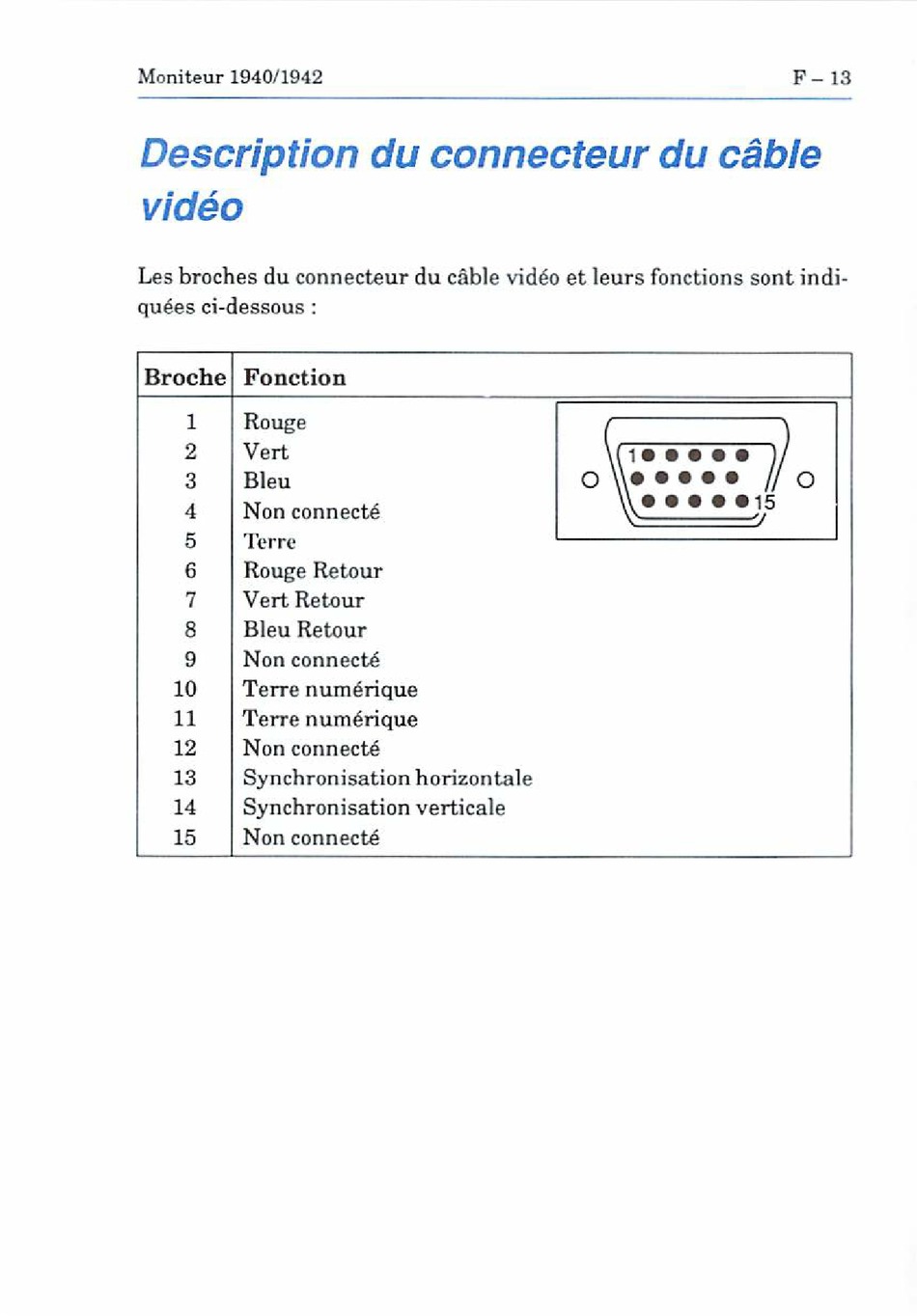

Description du connecteur du cable
video
Les broches du connecteur du cable video et leurs fonctions sortt indi-
quees ci-dessous :
Broche
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Fonction
Rouge
Vert
Bleu
Non connecte
( \
o \\» • • • • f/o
\\» • • • »15
V V
"Rare
Rouge Retour
Vert Re tour
Bleu Retour
Non connecte
Terre numerique
Terre numerique
Non connecte
Synchronisation horizontale
Synchronisation verticale
Non connects
