1-6
Monitor 1940/1942

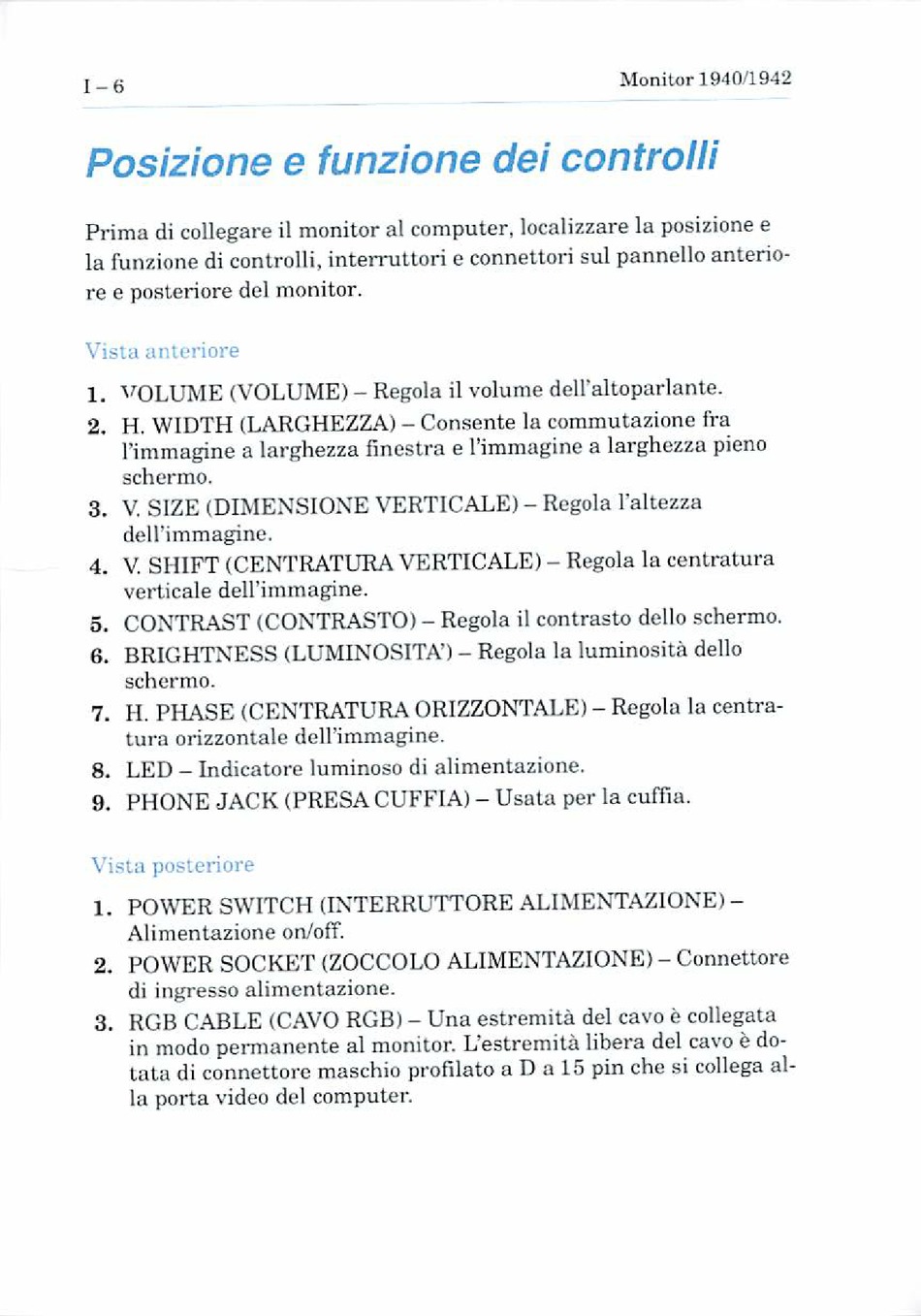

Posizione e funzione dei controlli
Prima di collegare il monitor al computer, lucalizzare la posiztone e
la funzione di controlli, intemittori e connettori sul pannello anterio-
re c posteriore del monitor.
Vista anteriore
1. VOLUME (VOLUME) - Regola il volume delTaltoparlante.
2. H. WIDTH (LAKGHEZZA) - Consente la commutazionc fra
rimmsgine a Urgheaza finestra e Pimmagine a larghezza pieno
schermo.
3. V. SIZE (DLMENSIONE VERT1CALE) - Regola Talte^za
delFimanagino.
4. V. SHIFT (CENTRATURA VERTICALE) - Regola la centratura
verticale dell'immagine.
5. CONTRAST (CONTRASTS - Regola il contrasto dello schermo.
6. BRIGHTNESS (LUMINOSITA') - Regola la himinosita dello
schermo.
7. H. PHASE (CENTRATURA ORIZZONTALEI - Regola la centra
tura orizzontale deirimmagine.
8. LED - Indicator*? luminoso di alimentazione.
9. PHONE JACK (PRESA CUFFIA) - Usata per la cuffia.
Vista posteiiore
1. POWER SWITCH (INTERRUTTORE ALIMENTAZ1ONE3 -
Alimentazionc on/oiT.
2. POWER SOCKET (ZOCCOLO ALIMENTAZIONE) - Connettore
di ingres50 alimentazione.
3. RGB CABLE (CAVO RGH) - Una estremita del cavo e coltegata
in modo permanente al monitor. Uestremita libera del cavo e do-
tata di connettore maschio profilato a D a 15 pin che si collega al
ia porta video del computer.
