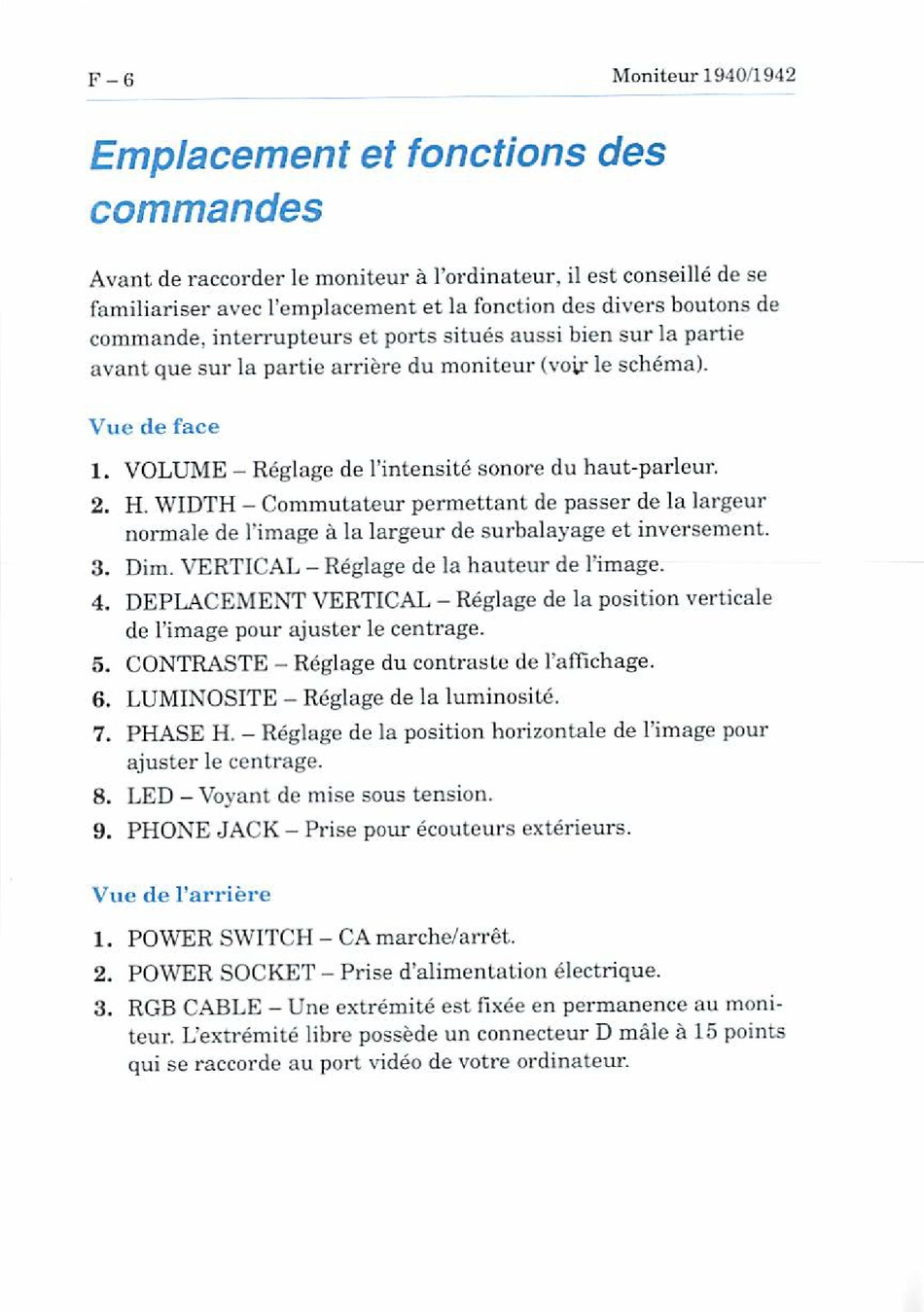

F-6 Moniteur 1940/1942
Emplacement et fonctions des
commandes
Avant de raccorder le moniteur a l'ordinateur. il est conseille de se
familiariser avec remplacement et la fonclion des divers boutons de
commande. interrupteurs et ports situes aussi bien sur la partie
avant que sur la partie arriere du moniteur (voy- le schema).
Vuc de face
1. VOLUME - Rcglage de rinlensite sonore du haut-parleur.
2. H. WIDTH - Commutateur permettant de passer de la largeur
iiormale de S*£mage a la largeur de surbaiayagc et inversement.
3. Dim. VERTICAL - Reglage de la hauteur de Timage.
4. DEPLACEMENT VERTICAL - Reglage de la position verticals
de l'image pour ajuster le centrage,
5. CONTRASTE - Reglage du contraste de l'affichage,
G. LUMIXOSITE - Reglage de la luminosite.
7. PHASE H. - Rcglage de la position horizontal de Timage pour
ajuster le centrage.
8. LED - Voyant de mise sous tension.
9- PHONE JACK - Prise pour ecouteurs cxterieurs.
Vue de l'arriere
1. POWER SWITCH - CA marche/arret.
2. POWER SOCKET - Prise d'alimentation electrique.
3. RGB CABLE - Une extremite est ftxee en permanence au moni
teur. L'extremite lihre possede un connecteur D male a 15 points
qui se raccorde au port video de votre ordinateur.
