Monitor 1940/1942
1-13

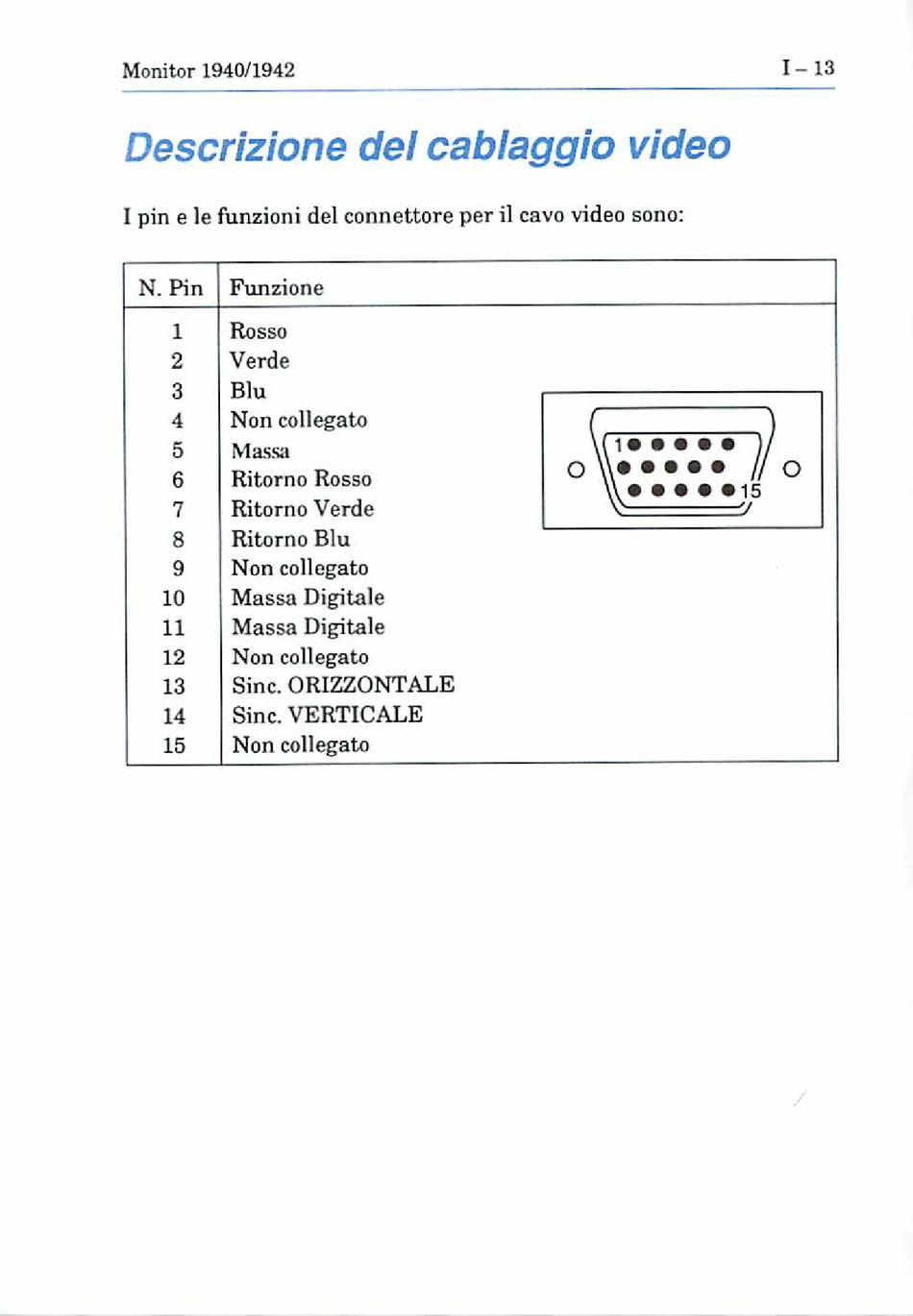

Descrizione del cablaggio video
I pin e le funzioni del connettore per il cavo video sono;
N. Pin
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Funzione
Rosso
Verde
Bhi
Non collegato
Massa
RitornD Rosso
Ritorno Verde
Ritorno Blu
Non collcgato
Massa Digitale
Massa Digitale
Non collegato
Sine. ORIZZONTALE
Sine. VERTICALS
Non collegato
f \
\ ( 1 • • • • • )
o \\ • • • • • // o
V1 'J
