11. Inbetriebnahme des Empfängers
a) Empfängeranschluss
Der Empfänger bietet Ihnen die Anschlussmöglichkeit für
3 Servos (Empfängerausgang CH1, CH2, CH3) und ei-
nen Empfängerakku (Bind/VCC). Die Anschlüsse sind für
verpolungssichere Futaba-Steckverbinder ausgelegt und
können bei Bedarf auch mit JR-Steckern genutzt werden.
Achten Sie beim Anschluss von Servos bzw. Fahrtreglern
grundsätzlich immer auf die richtige Polung der Steckver-
binder.
Der Steckkontakt für die Impulsleitung (je nach Hersteller
Gelb, Weiß oder Orange) muss am inneren (linken) Stift-
kontakt angeschlossen werden.
Der Steckkontakt für die Minusleitung (je nach Hersteller
Schwarz oder Braun) muss am äußeren (rechten) Stift-
kontakt angeschlossen werden.
In Abhängigkeit davon, in welchem Modell die Fernsteueranlage eingesetzt wird, kann der Anschluss der Servos und
der Stromversorgung des Empfängers auf unterschiedliche Weise erfolgen:
Ausgang
Verbrenner-Modell
(Anschlussschema Bild 6 A)
CH1
Lenk-Servo
CH2
Gas-/Brems-Servo
CH3
Servo für Sonderfunktionen *
BIND / VCC
Batteriebox/Empfänger-Akku
12
Elektro-Modell mit Fahrtregler
(Anschlussschema Bild 6 B)
Lenk-Servo
Fahrtregler
Servo für Sonderfunktionen *
**

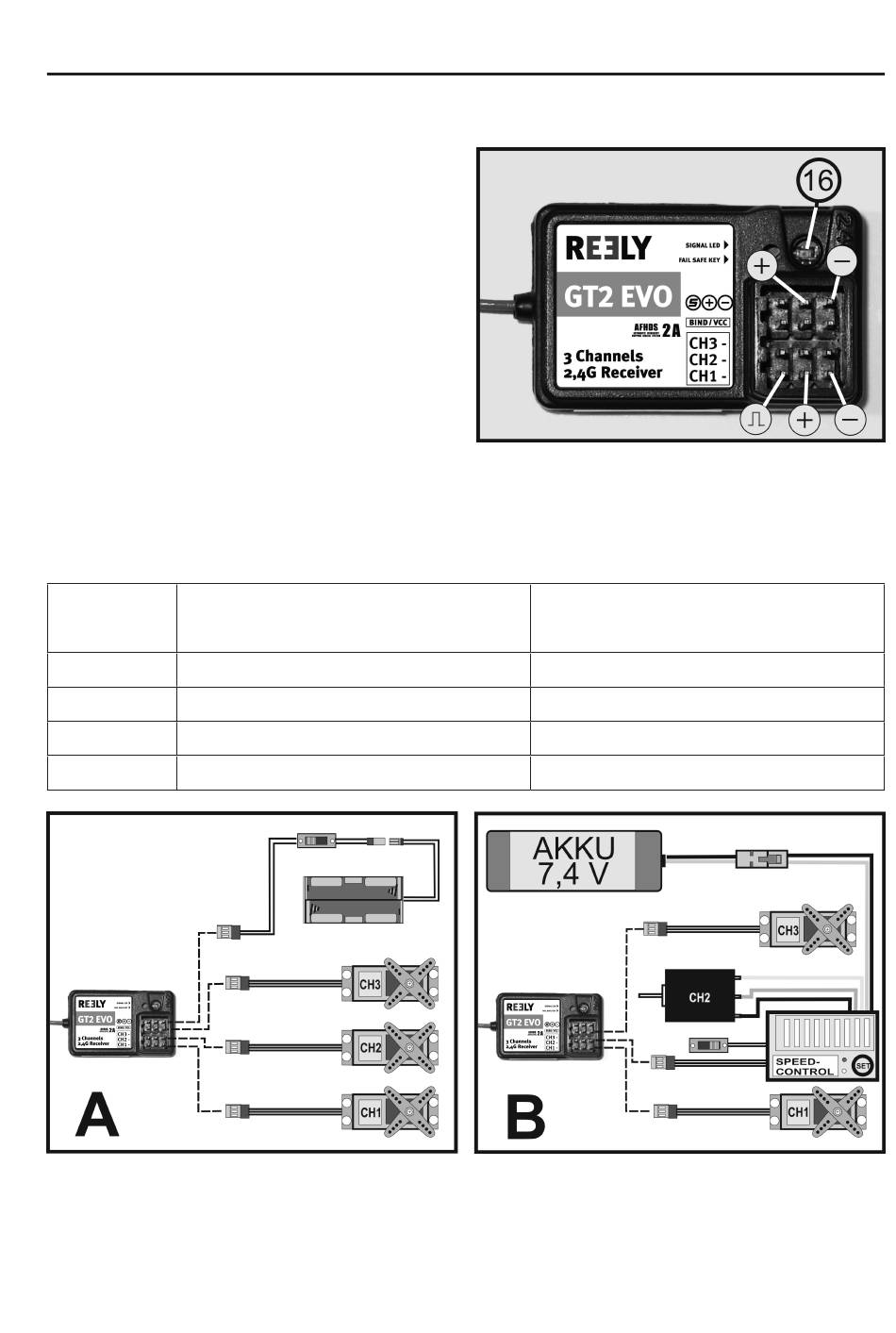

Bild 6
Bild 5
