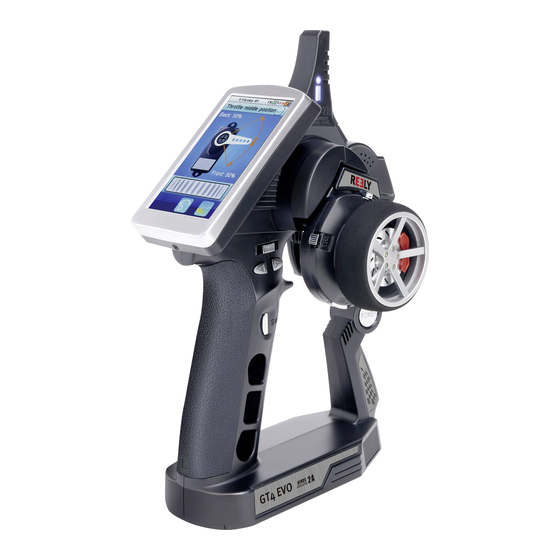

Reely GT4 EVO Bedienungsanleitung
Pistolengriff-anlage
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Reely GT4 EVO
Inhaltszusammenfassung für Reely GT4 EVO
- Seite 1 Bedienungsanleitung Pistolengriff-Anlage „GT4 EVO“ 2,4 GHz Best.-Nr. 1410409 Version 10/16...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................4 Bestimmungsgemäße Verwendung ........................4 Produktbeschreibung ............................5 Lieferumfang ................................5 Symbol-Erklärungen ............................6 Sicherheitshinweise .............................6 Allgemein ..............................6 Betrieb...............................7 Sicherheitshinweise LiPo-Akkus ..........................8 8. LiPo-Akku aufl aden .............................9 Bedienelemente des Senders ..........................10 10. Inbetriebnahme des Senders ..........................11 10.1 Einschalten des Senders ........................11 10.2 Überprüfen und Einstellen der digitalen Trimmung ................. - Seite 3 Seite 15. Einstellungen im Hauptmenü ..........................23 15.1 Einstellungen im Hauptmenü ........................23 15.2 Funktion „Reverse“ ..........................24 15.3 Funktion „End points“ ..........................25 15.4 Funktion „Subtrims“..........................26 15.5 Funktion „Steering exponential“ ......................27 15.6 Funktion „Steering speed“........................27 15.7 Funktion „Steering mix“ ...........................28 15.8 Funktion „Throttle neutral“........................29 15.9 Funktion „Throttle exponential“...
-
Seite 4: Einführung
Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Produktbeschreibung
Produktbeschreibung Mit der 4-Kanal Fernsteuerung besitzen Sie ein Funkfernsteuersystem, das ideal für Modellfahrzeuge oder Model- schiffe geeignet ist. Über die beiden proportionalen Steuerkanäle sind die Fahr- und die Lenkfunktionen unabhängig voneinander fernbedienbar. Zusätzlich stehen Ihnen noch zwei weitere Schaltkanäle zur Verfügung, mit deren Hilfe Sie Sonderfunktionen oder ein Schaltgetriebe bedienen können. -
Seite 6: Symbol-Erklärungen
Symbol-Erklärungen Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. Das Pfeil-Symbol steht für spezielle Tipps und Bedienhinweise. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 7: Betrieb
• Überprüfen Sie vor jeder Inbetriebnahme die Funktionssicherheit Ihres Modells und der Fernsteueranlage. Achten Sie dabei auf sichtbare Beschädigungen, wie z.B. defekte Steckverbindungen oder beschädigte Kabel. Sämtliche bewegten Teile müssen leichtgängig funktionieren, dürfen jedoch kein Spiel in der Lagerung aufweisen. • Sollten sich Fragen ergeben, die nicht mit Hilfe der Bedienungsanleitung abgeklärt werden können, setzen Sie sich bitte mit uns (Kontaktinformationen siehe Kapitel 1) oder einem anderen Fachmann in Verbindung. Die Bedienung und der Betrieb von ferngesteuerten Modellen muss erlernt werden! Wenn Sie noch nie ein Modell ferngesteuert haben, so beginnen Sie besonders vorsichtig und machen Sie sich erst mit den Reaktionen des Modells auf die Fernsteuerbefehle vertraut. -
Seite 8: Sicherheitshinweise Lipo-Akkus
Sicherheitshinweise LiPo-Akkus • Der LiPo-Akku (Lithium-Polymer-Akku) gehört nicht in Kinderhände. • Der LiPo-Akku darf niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Explosionsge- fahr! • Laden Sie den LiPo-Akku nur im Sender auf, verwenden Sie niemals ein anderes Ladegerät. • Betreiben Sie den Sender ausschließlich nur über den mitgelieferten LiPo-Akku. • Falls sich der LiPo-Akku beim Laden verformt, brechen Sie sofort den Ladevorgang ab. • Der LiPo-Akku darf nicht überladen werden. Brechen Sie sofort den Ladevorgang ab, wenn dieser während des Ladens zu heiß wird. Die Temperatur des LiPo-Akkus darf beim Laden nicht höher als +60 °C sein. • Defekte oder falsch geladene LiPo-Akkus könnten in Brand geraten. Löschen Sie im Falle eines Brandes das Feuer nur mit einem chemischen Feuerlöscher, niemals aber mit Wasser, da dieses brandfördernd wirkt. • Laden Sie den LiPo-Akku niemals unbeaufsichtigt auf. -
Seite 9: Lipo-Akku Aufladen
8. LiPo-Akku aufladen Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild bzw. auf die Bilder innerhalb des Abschnittes. Querverweise zu anderen Bildern werden mit der entsprechenden Bildnummer angegeben. Der für die Fernsteuerung erforderliche LiPo-Akku ist im Regelfall bei Lieferung leer und muss aufgeladen werden. Achtung, wichtiger Hinweis! Der mitgelieferte LiPo-Akku darf nur im Sender aufgeladen werden. -
Seite 10: Bedienelemente Des Senders
Bedienelemente des Senders 1 LC-Touchscreen-Display* 2 Taster „TR1“ für Dualrate-Funktion Gas/Bremse 3 Taster „TR4“ für Dualrate-Funktion Lenkung 4 Taster „TR5“ für Kanal 3 5 Taster „SW1“ für Kanal 3 6 Taster „SW2“ für Kanal 4 7 Taste „POWER“ für Ein- und Ausschalten 8 Taster „SW3“ für „A.B.S.“-Funktion 9 Taster „TR3“ für Trimmung Gas/Bremse 10 Steuerrad für Lenkfunktion 11 Taster „TR2“... -
Seite 11: Inbetriebnahme Des Senders
Inbetriebnahme des Senders 10.1 Einschalten des Senders Schalten Sie zu Testzwecken den Sender über den Ein-/Ausschalter (siehe Bild 2, Pos. 7) ein. Das Display wird nun durch die Hintergrundbeleuchtung sichtbar. Um Akkukapazität zu sparen, wird nach einiger Zeit die Hintergrundbe- leuchtung automatisch gedimmt. Die Hintergrundbeleuchtung kann durch Berühren des Displays wieder aktiviert werden. Einstellungen zur Helligkeit als auch zur Zeitspanne bis zum Dimmen der Hintergrundbeleuchtung werden im Kapitel „Einstellung im Hauptmenü / System“ erklärt. - Seite 12 Mittelstellung der Fahrfunktion Mit dem Trimmtaster (TR3) für die Fahrfunktion wird die Mittelstellung für das Gas-Servo (TH) eingestellt. Drücken Sie hierfür den Trimmtaster (TR3) entweder nach links oder rechts, um den Wert auf 0 zu stellen. Wenn Sie den Trimmtaster gedrückt halten, wird der Wert kontinuierlich verändert. Der einstellbare Wert liegt zwischen Links und Rechts bei jeweils maximal 120 Schritten.
-
Seite 13: Inbetriebnahme Des Empfängers
Inbetriebnahme des Empfängers 11.1 Empfängeranschluss Der Empfänger bietet Ihnen Anschlussmöglichkeiten von bis zu vier Servos (CH1, CH2, CH3, CH4) und einem Emp- fängerakku (BIND/VCC). In Bild 5a sehen Sie ein Anschlussschema für ein Modell mit externer Empfängerstromversorgung (Bild 5a, Pos.1), wie es z.B. für ein Verbrennermodell üblich ist. In Bild 5b sehen Sie ein Anschlussschema für ein elektrisch betriebenes Modell, bei dem der Fahrtregler ein integrier- tes BEC (BEC ist eine im Fahrtregler integrierte Empfängerstromversorgung) besitzt. - Seite 14 Beispiel für den Anschluss eines Verbrenner-Modells Bild 5a Beispiel für den Anschluss eines Elektro-Modells mit elektronischem Fahrtregler und BEC-Schaltung Bild 5b...
-
Seite 15: Montage Des Empfängers
11.2 Montage des Empfängers Die Montage des Empfängers ist vom Modell abhängig. Daher sollten Sie sich bezüglich des Einbaus an die Empfeh- lungen des Modellherstellers halten. Generell sollten Sie immer versuchen, den Empfänger so zu montieren, dass er vor Staub, Schmutz, Feuchtigkeit und Vibrationen optimal geschützt ist. -
Seite 16: Binding-Funktion
11.4 Binding-Funktion Damit Sender und Empfänger miteinander kommunizie- ren können, müssen Sie durch die gleiche digitale Codie- rung aneinander gebunden werden. Im Lieferzustand sind Sender und Empfänger bereits aufeinander abgestimmt und können sofort eingesetzt werden. Die Erneuerung der Binding-Funktion ist in erster Linie nach einem Sender- bzw. -
Seite 17: Anschluss Eines Drehzahlsensors
Anschluss eines Drehzahlsensors 12.1 Programmieren der Fernsteuerung Im Lieferumfang der Fernsteuerung sind drei Sensoren, die eine Temperatur, eine Spannung als auch eine Drehzahl erfassen können. Es können maximal bis zu 15 Sensoren in Reihe am Empfänger angeschlossen und im Sender in verschiedenen Konstellationen zur Anzeige gebracht werden. -
Seite 18: Anschluss Der Sensoren
12.5 Anschluss der Sensoren Stecken Sie das Kabel des gewünschten Sensors (1) in die Buchse „SENS“ am Empfänger (2). Montieren Sie den soeben angeschlossenen Sensor ge- mäß seinem Verwendungszweck (z.B. Temperatur eines Akkus messen) in der Art in Ihrem Modell, dass keine Ka- SENS bel in rotierende Teile des Antriebs gelangen können. -
Seite 19: Prüfung Der Lenk-, Und Fahrfunktion
Prüfung der Lenk-, und Fahrfunktion Damit das Modell beim Überprüfen der Lenk- und Fahrfunktion nicht ungewollt losfährt, setzen Sie das Modell mit dem Chassis auf eine geeignete Unterlage (Holzklotz o.ä.). Die Räder sollen sich frei drehen können. 13.1 Prüfen der Lenkfunktion Führen Sie vor der Prüfung der Lenkfunktion immer erst eine digitale Trimmung durch. -
Seite 20: Prüfen Der Fahrfunktion
13.2 Prüfen der Fahrfunktion Führen Sie vor der Prüfung der Fahrfunktion immer erst eine digitale Trimmung durch. Weitere Informati- onen können Sie dem Abschnitt „Inbetriebnahme des Senders“ im Kapitel „Überprüfen und Einstellen der digitalen Trimmung“ entnehmen. Wenn Sie den Gas-/Bremshebel für die Fahrfunktion bis zum Anschlag in Richtung Griff ziehen, muss das Modell beschleunigen. -
Seite 21: Programmieren Der Fernsteuerung
Programmieren der Fernsteuerung 14.1 Programmieren der Fernsteuerung Dieses Produkt bietet Ihnen die Möglichkeit, die Fahr-, Lenk- und Schaltfunktionen Ihres Modells individuell abzustim- men und die hinterlegten Werte dauerhaft zu speichern. Nur ein auf den jeweiligen Fahrer eingestelltes Modell bietet Ihnen maximalen Fahrspaß. Die Eingabe am Produkt erfolgt über das Touchscreen-Display. -
Seite 22: Symbolerklärung
14.2 Symbolerklärung Hauptmenü Mit diesem Symbol gelangen Sie ins Hauptmenü, wo Sie Ihr Produkt modellspezifisch individuell pro- grammieren können. Zurück Mit diesem Symbol gelangen Sie wieder zurück in das vorherige Menü. Aktivieren/ Mit diesen Symbolen aktivieren beziehungsweise Deaktivieren deaktivieren Sie Ihre individuellen Einstellungen. Wiederherstellen Mit diesem Symbol stellen Sie die Werkseinstellung des individuell angepassten Menüpunktes wieder her. -
Seite 23: Einstellungen Im Hauptmenü
Einstellungen im Hauptmenü 15.1 Einstellungen im Hauptmenü Schalten Sie den Sender ein und wählen Sie das Hauptmenü aus. Folgende Einstellungsmöglichkeiten stehen Ihnen zur Verfügung (unterschiedliche Menüseiten wie bei einem Smartphone seitlich scrollen): Bild 11 „Reverse“: Reverse-Umschaltung „End points“: Endpunkt-Einstellung für Servoweg „Subtrim“: Mittelstellung-Einstellung für Fahr- und Lenk-Servo „Steering exponential“:... -
Seite 24: Funktion „Reverse
„Boat mode“: Boot-Modus „Brake mixing“: Bremsmischer „Mixes“: Kanalmischer „Display servos“: Anzeige der Position aller Servohebel „Race timer“: Zeitmessung „Keys function“: Zuweisen von Funktionen für die Trimmtasten „Models“: Profilverwaltung „S.V.C.“: „Smart vehicle control“ (spezieller Empfänger mit eingebautem Kreiselsystem notwen- dig; als Zubehör erhältlich) „RX setup“: Einstellungen für den Empfänger „Spectrum analyzer“:... -
Seite 25: Funktion „End Points
15.3 Funktion „End points“ Bild 13 Mit dieser Funktion können Sie festlegen, wie groß der maximal zulässige Ausschlag für das Lenk-, Gas- oder Zusatz- Servo auf jeder Seite sein darf. Diese Funktion wird im Regelfall dazu genutzt, die Servos bei voller Auslenkung vor dem mechanischen Anschlagen zu schützen. Sie können dazu einen Wert zwischen 0% - 120% einstellen. Je kleiner der Wert, desto kleiner der Servoweg auf der entsprechenden Seite. -
Seite 26: Funktion „Subtrims
15.4 Funktion „Subtrims“ Bild 14 Diese Funktion ermöglicht Ihnen eine individuelle Einstellung der Mittelstellung der Fahr- und Lenk-Servos. Ein leich- tes Ziehen des Modells nach links kann mit Hilfe der Trimmung ausgeglichen/korrigiert werden. Somit wird der korrek- te Geradeauslauf sichergestellt, wenn das Steuerrad am Sender in der Mittelstellung steht. Wählen Sie hierfür den zu ändernden Parameter aus. Schieben Sie den Regler nach rechts oder links, um den Wert entsprechend Ihren Wünschen anzupassen. -
Seite 27: Funktion „Steering Exponential
15.5 Funktion „Steering exponential“ Diese Funktion ermöglicht Ihnen die Beeinflussung der Lenkemp- findlichkeit. Dabei wird der lineare Weg zwischen Steuergeber und Servo in einem nichtlinearen (exponentiellen) Weg verändert. Ein feinfühligeres Steuern um die Neutralposition ist somit möglich. Der maximale Steuerungsweg wird hierbei nicht verändert. „Exp.“: Der einstellbare Wert beträgt -100% bis 100%, wobei der Wert 0% der linearen Steuerung entspricht. -
Seite 28: Funktion „Steering Mix
15.7 Funktion „Steering mix“ In der Grundeinstellung ist die Lenkart „Standard“ ausgewählt, dies ermöglicht keine weiteren Einstellungen. Wählen Sie die Lenkart „Crawler mode“, können Sie nachfolgende Einstellungen wie auch in Bild 17 gezeigt durchführen:. „Front side“: Nur das an CH1 am Empfänger angesteckte Lenkservo für die Vor- derradlenkung wird angesteuert. -
Seite 29: Funktion „Throttle Neutral
15.8 Funktion „Throttle neutral“ Diese Funktion ermöglicht Ihnen das Verhalten des Gas-/Bremshe- bels nahe seiner neutralen Position festzulegen. „Forward“: Hier wird der Punkt definiert, an dem das Modell die Beschleuni- gung bei Betätigen des Gas-/Bremshebels beginnt. „Dead zone“: Hier wird die Größe der neutralen Position definiert, in welcher der Gas-/Bremshebel keine Reaktion hervorruft. „Backward“: Hier wird der Punkt definiert, an dem das Modell die Bremsung bei Betätigen des Gas-/Bremshebels beginnt. Wählen Sie den zu ändernden Parameter aus. Schieben Sie den Regler nach rechts oder links, um den Wert entsprechend Ihren Wünschen anzupassen. -
Seite 30: Funktion „Throttle Exponential
15.9 Funktion „Throttle exponential“ Diese Funktion ermöglicht Ihnen die Beeinflussung der Emp- findlichkeit des Gas-/Brems-Servos. Dabei wird der lineare Weg zwischen Steuergeber und Servo in einem nichtlinearen (expo- nentiellen) Weg verändert. Ein feinfühligeres Steuern um die Neu- tralposition ist somit möglich. Der maximale Steuerungsweg wird hierbei nicht verändert. -
Seite 31: Funktion „A.b.s
15.11 Funktion „A.B.S.“ Bild 21 Diese Funktion ermöglicht Ihnen, ein Blockieren der Räder beim Bremsen durch automatisches Pulsieren (Öffnen und Schließen der Bremsen) zu verhindern. Somit ist es möglich, auch bei starkem Abbremsen die Kontrolle über das Modell zu behalten. „Brake return“: Hier wird festgelegt, wie weit die Bremse bei jedem Impuls geöffnet wird. -
Seite 32: Funktion „Throttle Speed
Für eine gut funktionierende ABS-Bremse ist bei einem Verbrennermodell unbedingt ein ausreichend star- kes und gleichzeitig schnelles Gasservo notwendig. Programmieren Sie bei einem elektronischen Fahrtenregler die ABS-Bremse, müssen auf Grund der hö- heren Dynamik der Elektronik grundsätzlich geringere Bremswerte eingestellt werden. Die ABS-Bremse belastet zu dem Fahrtregler als auch den Motor thermisch. -
Seite 33: Funktion „Throttle Middle Position
15.13 Funktion „Throttle middle position“ Diese Funktion ermöglicht es Ihnen, den Servostellweg aus der Neutralstellung des Gashebels beginnend zu verändern. Bei dem in Bild 23 gezeigten Beispiel würde von der Neutralstel- lung des Gashebels am Sender ausgehend bei Betätigung Rich- tung Vollgas das Gasservo (oder auch der elektronische Drehzahl- steller) 60% des Servosteuerwegs ausführen. -
Seite 34: Funktion „Engine Cut
15.15 Funktion „Engine cut“ Mit dieser Funktion wird die Position des Gas-/Bremshebels der Fernsteuerung ignoriert und der Gas-/Brems-Servo auf eine vorde- finierte Position gestellt. Es muss für die Funktion „Engine cut“ ein gewünschter Schalter (z.B. SW1 bis SW3) zugewiesen werden. Dies geschieht unter der Funktion „Keys Function“. Betätigen Sie den für „Engine cut“ programmierten Schalter. Schieben Sie den Regler nach rechts oder links, um den Wert ent- sprechend Ihren Wünschen anzupassen. -
Seite 35: Funktion „Brake Mixing
15.17 Funktion „Brake mixing“ Diese Funktion ermöglicht Ihnen das Steuern der Bremsen über zwei oder drei unabhängige Servos. Die Kanäle 3 (CH3) oder 4 (CH4) werden als Slave-Kanäle für den Gas-/Brems-Servo ge- nutzt, wobei nur die Bremsfunktion einen Einfluss auf die Slave- Kanäle hat. - Seite 36 Bild 29 „Master channel“: Hier wird der Master-Kanal ausgewählt. „Slave channel“: Hier wird der Slave-Kanal ausgewählt. „Low side mix“: Hier wird der Einfluss der „Servo-Steuerrichtung links“ des Masterkanals auf den Slave-Kanal bestimmt. Wenn Sie 0% oder einen positiven Prozentwert einstellen, wird der Slave-Kanal nicht angesteuert, wenn der „High side mix“ deaktiviert ist. Bei aktiviertem „High side mix“ beeinflussen die Einstellungen von „Low side mix“ und „High side mix“ sich gegenseitig. Bei einer Einstellung „Low side mix = 100“ und „High side mix = -100“ würde das Slave- Servo nicht angesteuert werden, da sich beide Einstellwerte aufheben.
-
Seite 37: Funktion „Display Servos
15.19 Funktion „Display servos“ Diese Funktion zeigt Ihnen in Echtzeit die Position aller vier Ser- vohebel an. Bewegen Sie hierzu die Steuerelemente des Senders (z.B. das Lenkrad). Klicken Sie auf das Symbol „Servohebel“ neben dem grünen „Return-Pfeil“, wird ein „Servotester“ aktiviert. Hierbei werden alle angeschlossenen Servos zu den eingestellten Werten (Endpunkte, Drehrichtungen etc.) automatisch bewegt. -
Seite 38: Funktion „Keys Function
Die Zeitmessung läuft weiter, auch wenn die eingestellte Zeitvorgabe heruntergezählt wurde. In diesem Fall schaltet das Produkt automatisch in den Modus „Up timer“. In diesem Fall ertönt bei aktiviertem Sound (siehe Menüpunkt „Systems“) bei Ablauf der eingestellten Zeit ein kurzes Signal. Es können Zeiten zwischen 1 Minute und 99 Minuten eingestellt werden. -
Seite 39: Funktion „Models
15.22 Funktion „Models“ Diese Funktion ermöglicht Ihnen, bis zu 20 unterschiedliche Model- le mit Namen zu benennen und mit allen programmierten Eingaben abzuspeichern. So haben Sie z.B. auch die Möglichkeit, ein und dasselbe Modell mehrfach, aber mit unterschiedlichem Setup (z.B. Setup trocken“... -
Seite 40: Funktion „S.v.c
15.23 Funktion „S.V.C.“ Die Funktion „S.V.C.“ (= „Smart vehicle control“) können Sie bei Verwendung eines Empängers mit integriertem Krei- selsystem (nicht im Lieferumfang; als Zubehör lieferbar) aktivieren und individuell einstellen. Hierbei werden je nach Einstellung die Bewegungen des Modells im Fahrbetrieb bedämpft (Fahrzeug schleudert weniger) oder verstärkt (Fahrzeug schleudert mehr). -
Seite 41: Funktion „Rx Setup
15.24 Funktion „RX setup“ Diese Funktion ermöglicht Ihnen das Programmieren des Emp- fängers. Folgende Einstellungsmöglichkeiten stehen Ihnen zur Verfügung: „Bind with a receiver“: Wählen Sie diese Funktion aus, wenn der Sender mit einem Emp- fänger erneut verbunden werden soll. „RF std.:“ Hier wird das Kommunikationsprotokoll zwischen Sender und Empfänger festgelegt. - Seite 42 „Failsafe“: Diese Funktion ermöglicht das Programmieren der Servo-Positionen, welche im Falle eines Verlustes des Empfän- gersignals automatisch eingestellt werden. Wenn die Einstellungen auf „Off“ stehen, verbleiben die Servos bei einem Signalverlust in ihrer letzten Position. So ändern Sie die Werte der einzelnen Servo-Positionen: „Steering“ aktivieren: Tippen Sie auf die Taste „Aktivieren/Deaktivieren“. Drehen Sie das Steuerrad für die Lenkfunk- tion nach links oder rechts und halten Sie die gewünschte Position.
- Seite 43 „Servos frequency“: Servos werden in einem gewissen Rhythmus (Framerate) mit Steuersignalen angesteuert. Die Standard-Frequenz ist 50 Hz. Spezielle, meist digitale Servos benötigen eine höhere Ansteuerrate. Wählen Sie gemäß den Hinweisen des Servoherstellers die passende Frequenz aus. Eine Änderung der Ansteuer-Frequenz wirkt sich auf alle am Empfänger angeschlossenen Steuerelemente (z.B.
-
Seite 44: Funktion „Spectrum Analyzer
Für ein Update der Empfänger-Firmware gehen Sie wie folgt vor: Schalten Sie Sender und Empfänger aus. Stecken Sie den Programmierstecker in die „BIND“-Buchse des Empfängers. Schalten Sie zuerst die Empfangsanlage und danach den Sender ein. Rufen Sie am Sender das Menü „RX setup“ und dort das Untermenü „Bind with a receiver“ auf. Verlassen Sie danach das Untermemü... -
Seite 45: Funktion „System
Die Grundeinstellung in diesem Menü ist „none“. Dies bedeutet, dass über das USB-Anschlusskabel der Sender an einem Computer oder einem USB-Steckernetzteil geladen werden kann. Wählen Sie in der USB-Funktion „GT4 EVO emulator“, so kann der Sender für handelsübliche Fahrsimulatoren verwendet werden. Gehen Sie hierzu in folgender Reihenfolge vor: • Verbinden Sie das USB-Kabel aus dem Lieferumfang zuerst mit der Buchse am Sender und dann mit einem freien... - Seite 46 Funktionalität und kann dadurch unbrauchbar werden. Sollte eine neue Firmware verfügbar sein, so finden Sie sie unter www.conrad.com im Downloadbereich des Pro- duktes. „Factory reset“: Hier können Sie das Produkt wieder in den Auslieferungszustand setzen. Alle vorherigen Einstellungen werden dabei gelöscht. „About GT4 EVO“: Hier zeigt Ihnen das Produkt die aktuelle Firmware-Version an.
-
Seite 47: Funktion „Warnsignale
15.27 Funktion „Warnsignale“ Akustische Warnsignale In der Fernsteuerung sind eine Reihe von akustischen Warnungen eingebaut. Die akustische Warnung kann jedoch nur erfolgen, wenn im Menü „System“ im Untermenü „Sound“ dieser aktiviert ist. Folgende Warnsignale sind vorhanden: • Fällt die Akkuspannung beim Sender unter 3,75 Volt, ertönt ein Heulton. • Fällt die Akkuspannung der Empfängerstromversorgung unter einem individuell programmierbaren Wert, erfolgt ein Doppel-Warnton „Ba Ba“. -
Seite 48: Wartung Und Pflege
16. Wartung und Pflege Das Produkt ist für Sie wartungsfrei, zerlegen Sie es niemals. Äußerlich sollte die Fernsteuerung nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberflächen der Gehäuse beschädigt werden könnten. Drücken Sie bei der Reinigung nicht zu stark auf das LC-Touchscreen-Display. Entsorgung 17.1 Allgemein Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. -
Seite 49: Behebung Von Störungen
Behebung von Störungen Auch wenn diese Fernsteueranlage nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehl- funktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Problem Abhilfe Der Sender reagiert nicht • LiPo-Akku vom Sender prüfen. -
Seite 50: Technische Daten
Technische Daten 19.1 Sender Frequenzbereich ........2,4 GHz Kanalzahl ..........4 Stromversorgung ........LiPo Akku, 3,7 V, 1700 mAh Abmessungen (B x H x T) ....253 x 242 x 75 mm Gewicht ..........ca. 442 g 19.2 Empfänger Frequenzbereich ........2,4 GHz Kanalzahl ..........4 Betriebsspannung .........4,0 - 6,5 V/DC Antennenlänge ........26 mm Abmessungen (B x H x T) ....35,4 x 29,6 x 13 mm Gewicht ..........ca. - Seite 52 Impressum Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Er- fassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. © Copyright 2016 by Conrad Electronic SE. 1410409_V2_1016_01_VTP_m_DE...
