Reely GT2+1 EVO Bedienungsanleitung

2,4 ghz
Vorschau ausblenden Andere Handbücher für GT2+1 EVO:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
Fernsteuerung „GT2+1 EVO" 2,4 GHz
Best.-Nr. 1897778

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reely GT2+1 EVO

Inhaltszusammenfassung für Reely GT2+1 EVO

  • Seite 1 Bedienungsanleitung Fernsteuerung „GT2+1 EVO“ 2,4 GHz Best.-Nr. 1897778...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Bestimmungsgemäße Verwendung ........................4 Produktbeschreibung ............................4 Lieferumfang ................................4 Sicherheitshinweise .............................5 a) Allgemein ...............................5 b) Betrieb ................................6 Batterie- und Akku-Hinweise ..........................7 Stromversorgung des Empfängers ........................7 Bedienelemente des Senders ..........................8 10. Inbetriebnahme des Senders ..........................10 a) Einlegen der Batterien ..........................10 b) Einschalten des Senders ..........................

  • Seite 3: Einführung

    1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.

  • Seite 4: Bestimmungsgemäße Verwendung

    3. Bestimmungsgemäße Verwendung Die 3-Kanal-Fernsteuerung „GT2+1 EVO“ ist ausschließlich für den privaten Einsatz im Modellbaubereich mit den damit verbundenen Betriebszeiten ausgelegt. Für einen industriellen Einsatz, z.B. zur Steuerung von Maschinen oder Anlagen, ist dieses System nicht geeignet. Eine andere Verwendung als zuvor beschrieben, kann zur Beschädigung des Produktes mit den damit verbundenen Gefahren wie z.B.

  • Seite 5: Sicherheitshinweise

    6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

  • Seite 6: Betrieb

    b) Betrieb • Sollten Sie noch nicht über ausreichende Kenntnisse über den Umgang mit ferngesteuerten Modellen verfügen, so wenden Sie sich an einen erfahrenen Modellsportler oder an einen Modellbau-Club. • Schalten Sie bei der Inbetriebnahme immer zuerst den Sender ein. Erst danach darf die Spannungs-/ Stromversorgung für den Empfänger im Modell eingeschaltet werden.

  • Seite 7: Batterie- Und Akku-Hinweise

    7. Batterie- und Akku-Hinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! • Batterien/Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Explosionsgefahr! • Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verur- sachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

  • Seite 8: Bedienelemente Des Senders

    Die Bilder in dieser Anleitung zeigen die Fernsteuerung GT2 EVO, die bis auf die Schaltfunktion mit der GT2+1 EVO identisch ist. Dadurch können Aufkleber oder Beschriftungen auf Ihrer Fernsteuerung abwei- chend zu dieser Anleitung sein. Die im Text beschriebenen Hinweise zur Funktion beziehen sich jedoch ausschließlich auf die Fernsteuerung GT2+1 EVO.
  • Seite 9 Wenn Sie die Bedienfeld-Abdeckung nach oben aufklappen, haben Sie Zugang zu den weiteren Bedienelementen des Senders. Bild 2 7 Reverse-Schalter für die Fahrfunktion 8 Grüne LED für die Anzeige von Unterspannung und Sonderfunktionen 9 Dual Rate-Taster für die Lenkfunktion 10 Ein/Aus-Schalter 11 Trimm-Taster für die Fahrfunktion 12 Trimm-Taster für die Lenkfunktion 13 Rote LED für die Betriebskontrolle...

  • Seite 10: Inbetriebnahme Des Senders

    10. Inbetriebnahme des Senders Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild bzw. auf die Bilder innerhalb des Abschnittes. Querverweise zu anderen Bildern werden mit der entsprechenden Bildnummer angegeben. a) Einlegen der Batterien Zur Stromversorgung des Senders benötigen Sie 4 Alkaline-Batterien der Größe AA/Mignon.

  • Seite 11: Einschalten Des Senders

    b) Einschalten des Senders Wenn neue Batterien eingelegt sind, schalten Sie zu Testzwecken den Sender mit Hilfe des Ein-/Aus-Schalters (siehe auch Bild 2, Pos. 10) ein. Schieben Sie dazu den Bedienknopf von links (OFF = Aus) nach rechts (ON = Ein).

  • Seite 12: Inbetriebnahme Des Empfängers

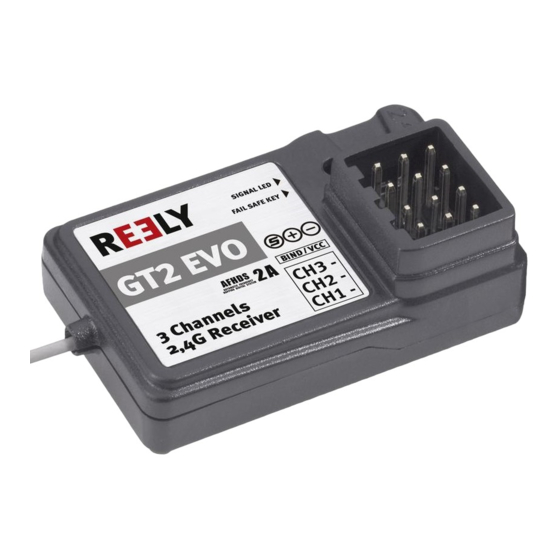

    11. Inbetriebnahme des Empfängers a) Empfängeranschluss Der Empfänger bietet Ihnen die Anschlussmöglichkeit für 3 Servos (Empfängerausgang CH1, CH2, CH3) und ei- nen Empfängerakku (Bind/VCC). Die Anschlüsse sind für verpolungssichere Futaba-Steckverbinder ausgelegt und können bei Bedarf auch mit JR-Steckern genutzt werden. Achten Sie beim Anschluss von Servos bzw.

  • Seite 13: Montage Des Empfängers

    Das Servo für Sonderfunktionen am Empfängerausgang 3 wird mit Hilfe des Bedientaster für Kanal 3 (siehe Bild 2, Pos. 14) bedient. Anstelle eines Servos kann aber auch ein Schaltbaustein angeschlossen werden. ** Bei einem Elektromodell mit elektronischem Fahrtregler ist ein separater Empfängerakku am Anschluss Bind/ VCC nur dann erforderlich, wenn der verwendete Fahrtregler über keine BEC-Schaltung verfügt.

  • Seite 14: Montage Der Servos

    12. Montage der Servos Der Einbau eines Servos (1) ist immer vom jeweils ver- wendeten Modell abhängig. Genaue Informationen dies- bezüglich sind den Bauunterlagen des Modells zu entneh- men. Grundsätzlich sollten Sie jedoch versuchen, die Servos schwingungsgedämpft zu verschrauben. Dazu werden den Servos im Regelfall Gummitüllen (2) mit Metallhülsen (3) beigelegt.

  • Seite 15: Einstellen Der Trimmung

    Anschließend muss das Lenkgestänge so nachjustiert werden, dass die Trimmung wieder den ursprünglichen Wert (90°-Winkel zwischen Servohebel und Gestänge) aufweist und das Modell trotzdem gerade fährt. Die Fernsteuerung GT2+1 EVO verfügt über eine feinfühlige digitale Trimmung, bei der die Lenkung (CH1) und die Fahrfunktion (CH2) mit jeweils zwei Tasten individuell eingestellt werden können.

  • Seite 16: Einstellen Der Fahr-Trimmung

    b) Einstellen der Fahr-Trimmung Beim Einsatz eines Verbrennermodells mit Gas-/Brems-Servo erfolgt die Einstellung der Trimmung ebenso wie bei dem Lenkservo. Allerdings werden zum Verstellen des Trimmwertes die beiden Trimmtaster für die Fahrtrimmung (siehe Bild 10, Pos. 11) genutzt. Bei der Verwendung eines Elektromodells mit Fahrtregler muss die Trimmung ebenfalls auf den Mittelwert eingestellt werden.

  • Seite 17: Überprüfen Der Lenk- Und Fahrfunktion

    14. Überprüfen der Lenk- und Fahrfunktion Schließen Sie jetzt die in Ihrem Modell verwendeten Servos bzw. Fahrtregler und die Stromversorgung am Empfänger Zum besseren Verständnis wird die Lenkfunktion am Beispiel eines Modellautos aufgezeigt. Damit das Modell beim Überprüfen der Steuer- und Fahrfunktion nicht ungewollt losfährt, setzen Sie das Modell mit dem Chassis auf eine geeignete Unterlage (Holzklotz o.ä.).
  • Seite 18 Sollten die Räder genau entgegen der in Bild 11 gezeigten Richtung einlenken, so können Sie mit Hilfe des Reverse- Schalters für die Lenkfunktion (15) die Wirkrichtung des Steuerrades und somit die Drehrichtung des Lenkservos umschalten. Unter Umständen kann dann eine Neueinstel- lung der Lenk-Trimmung erforderlich werden.

  • Seite 19: Prüfen Und Einstellen Der Fahrfunktion

    b) Prüfen und Einstellen der Fahrfunktion Wenn Sie den Bedienhebel für die Fahrfunktion (siehe Bild 1, Pos. 3) bis zum Anschlag in Richtung Griff ziehen, muss das Modell beschleunigen (siehe Bild 13, Skizzen A). Wird der Hebel nach vorne gedrückt, muss das Modell gebremst werden, bzw.

  • Seite 20: Überprüfen Der Schaltfunktion

    15. Überprüfen der Schaltfunktion Neben der Fahr- und Lenkfunktion bietet die Fernsteuerung GT2+1 EVO noch die Möglichkeit, ein drittes Servo am Empfänger anzuschließen und zu steuern. Wird an der Fernsteuerung der Bedientaster für den Kanal 3 (siehe auch Bild 2, Pos. 14) betätigt, läuft der Abtriebs- hebel des am Empfängerausgang 3 angeschlossenen...

  • Seite 21: Fail-Safe-Funktion

    16. Fail-Safe-Funktion Ihr Fernsteuerempfänger bietet Ihnen die Möglichkeit, das Gas-Servo oder den elektronischen Fahrtregler in eine be- stimmte Stellung bzw. in die Stopp-Funktion zu bringen, wenn im Falle einer Störung kein korrektes Fernsteuersignal mehr empfangen wird. Wenn die Leerlauf-Stellung (Mittelstellung des Bedienhebels für die Fahrfunktion) als Fail-Safe-Stellung gewählt wur- de, rollt das Fahrzeug automatisch aus, wenn die Funkübertragung gestört wird oder das Modell aus dem Senderbe- reich der Fernsteuerung fährt.

  • Seite 22: Umschalten Der Digitalen Codierung

    Ab Werk ist der Sender auf den beiliegenden AFHDS2A-codierten Empfänger eingestellt. Sollten Sie einen REELY-Empfänger mit der digitalen Codierung AFHDS betreiben wollen, muss zunächst der Sender umgestellt und anschließend der Empfänger an den Sender gebunden werden (siehe nachfolgendes Kapitel).

  • Seite 23: Binding-Funktion

    18. Binding-Funktion Damit Sender und Empfänger miteinander funktionieren, müssen sie durch die gleiche digitale Codierung aneinander gebunden werden. Im Lieferzustand sind Sender und Empfänger aufeinander abgestimmt und können sofort einge- setzt werden. Die Erneuerung der Bindungseinstellung ist in erster Linie nach einem Sender- bzw. Empfängerwechsel oder zur Behebung von Störungen erforderlich.

  • Seite 24: Simulator-Funktion

    19. Simulator-Funktion Bei Bedarf können Sie den Sender auch am PC für Simulationszwecke oder Spiele nutzen. In diesem Fall benötigen Sie ein USB-Interfacekabel und eine geeignete Software für den Computer (z.B. Autorennspiele o.ä.). Der Anschluss des USB-Interfacekabels erfolgt auf der linken Seite des Senders an der PC-Interface-Buchse (siehe Bild 1, Pos.

  • Seite 25: Beheben Von Störungen

    22. Beheben von Störungen Auch wenn diese Fernsteueranlage nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehl- funktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Problem Abhilfe Der Sender reagiert nicht • Batterien vom Sender prüfen.

  • Seite 26: Entsorgung

    23. Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus ver- pflichtet; eine Entsorgung über den Hausmüll ist untersagt.

  • Seite 27: Technische Daten

    24. Technische Daten a) Sender Frequenzband ..........2,405 - 2,475 GHz Sendeleistung ...........< 20 dBm Senderreichweite ..........ca. 200 m Kanalzahl ............3 Signalausgang ..........3,5 mm Klinkenbuchse (PPM) Betriebsspannung ..........6 V/DC über 4 AA/Mignon-Batterien Abmessungen (B x H x T) ........160 x 210 x 95 mm Gewicht ohne Batterien ........ca.
  • Seite 28 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2019 by Conrad Electronic SE.
