Seite 1: Inhaltsverzeichnis

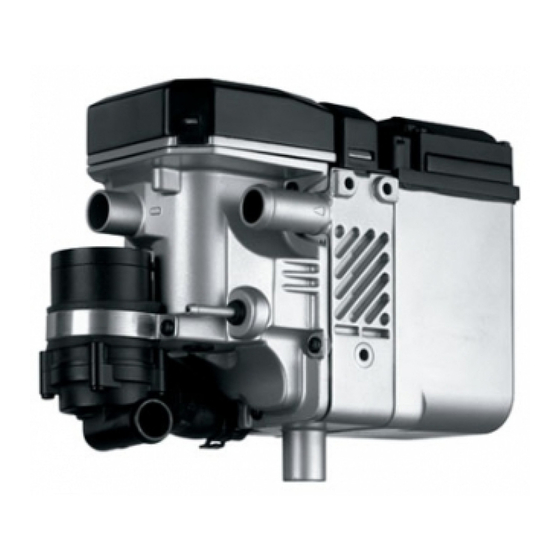

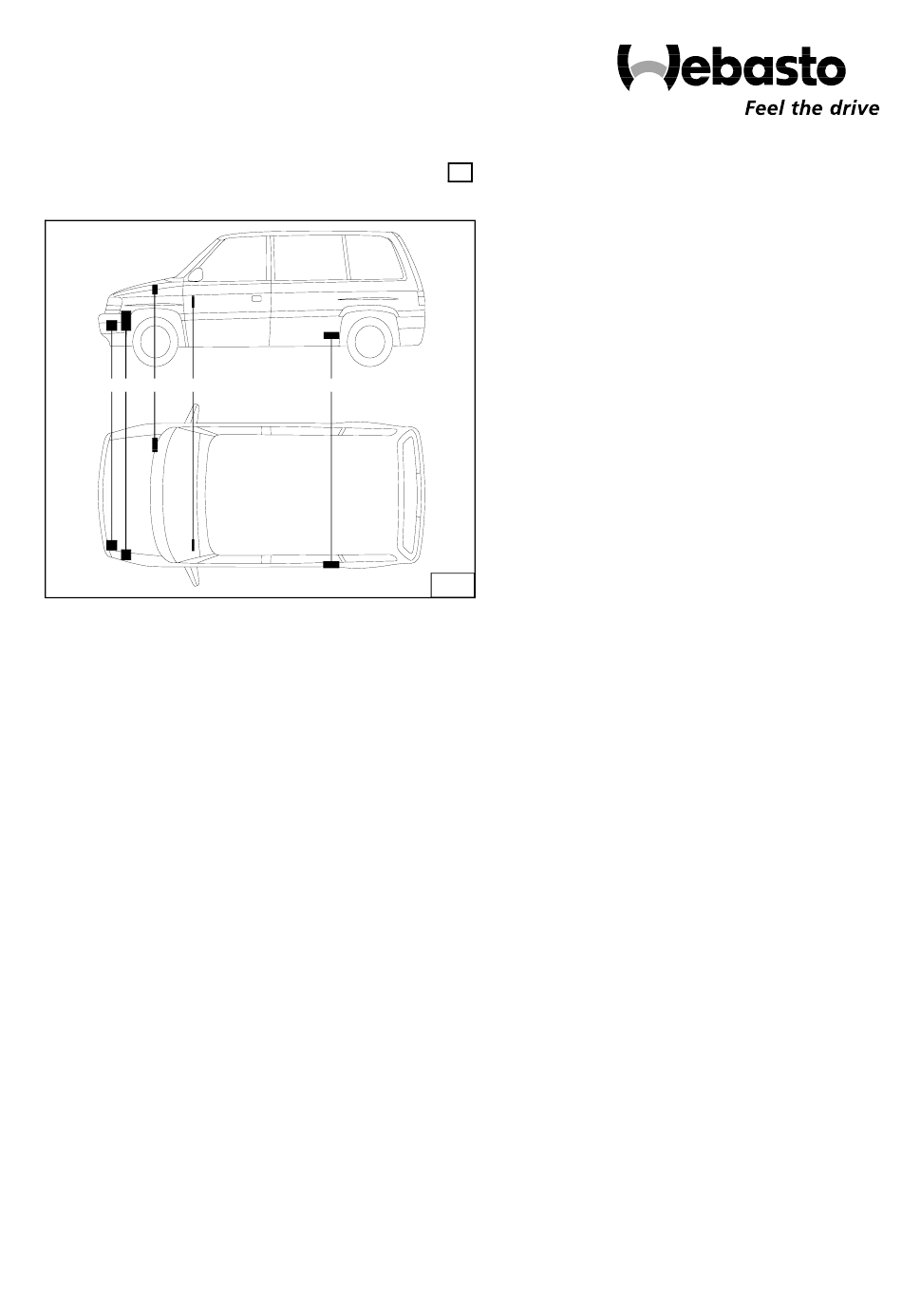

Einbauanleitung aufgeführt sind, wurden nicht geprüft. Ein Einbau nach dieser Einbauanleitung kann aber möglich sein. Legende zu Bild 1 1 Heizgerät Thermo Top C, B 2 Flachsicherungshalter und Gebläserelais 3 Vorwahluhr 4 Abgasschalldämpfer 5 Brennluftansaugleitung...
Seite 2: Mazda Mpv
Haftungsansprüche. Je nach Version und Ausstattung des Fahrzeuges können beim Einbau Än- derungen gegenüber dieser Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vorschriften der „Einbauanleitung“ und „Bedienungs- und Wartungsanweisung“ Thermo Top C zu befolgen. Die entsprechen- den Regeln der Technik sind beim Einbau einzuhalten.
Seite 3: Allgemeine Hinweise
Mazda MPV Thermo Top C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen...
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top C Mazda MPV Flachsicherungshalter und Gebläserelais HINWEIS: Bei allen Kabeldurchführungen auf Scheuerschutz achten! - Plus-Leitung (rot) aus Flachsicherung auscrimpen und gegen beiliegende Plus-Verlängerung austau- schen - Lochbild des Sicherungshalters (3/2), des Gebläse- relais (3/1) wie in Bild 3 dargestellt auf den Feder- beindom übertragen...
Seite 5: Gebläseansteuerung
Mazda MPV Thermo Top C Gebläseansteuerung - Stecker vom Gebläsemotor (4/4) abziehen und Lei- tung blau/schwarz (4/5,3) ca. 50 mm vor dem Stek- ker trennen - Leitungen (rot und schwarz) zur Trennstelle (blau/schwarz) verlegen und nach Bedarf ablängen - Rundsteckverbindungen ancrimpen - Verbindungen gemäß...
Seite 6: Einbauort Heizgerät Vorbereiten
Thermo Top C Mazda MPV Einbauort Heizgerät vorbereiten Nur für Fahrzeuge mit Motortyp FS - Bohrung Ø 6,5 mm gemäß Bild 8 auf Schweißpunkt (8/1) bohren HINWEIS: Beim Bohren auf dahinter liegende Leitungen achten! - Halter (9/4) mit Schraube M6x20 und Bundmutter an der Bohrung (8/1, 9/1) gemäß...
Seite 7 Mazda MPV Thermo Top C Nur für Fahrzeuge mit Motortyp L3 - Bohrung Ø 6,5 mm gemäß Bild 12 auf Schweiß- punkt (12/1) bohren HINWEIS: Beim Bohren auf dahinter liegende Leitungen achten! - Lochband (13/4) mit Schraube M6x20 (13/6), Ka- rosseriescheibe A7,4 und Bundmutter M6 gemäß...
Seite 8: Einbau Heizgerät
Thermo Top C Mazda MPV Einbau Heizgerät Nur für Fahrzeuge mit Motortyp FS HINWEIS: Zur Befestigung des Heizgerätes nur die im Lieferum- fang beiliegenden Spezialschrauben Typ EJOT PT verwenden! - Heizgerät (16/3) drei EJOT-Schrauben (16/1,2,4) am Halter befestigen (Anzugsdrehmoment 10 Nm) - Zwischen Halter und Heizgerät bei Schraube (16/2)
Seite 9: Brennluftansaugleitung
Mazda MPV Thermo Top C Brennluftansaugleitung HINWEIS: Einbaulage des Luftansaugschalldämpfers beachten, siehe „Einbauanweisung“ - Brennluftansaugleitung (20/1) mit geschlitzter Seite am Heizgerät-Brennluftstutzen aufstecken und mit Schlauchschelle befestigen - Luftansaugschalldämpfer (20/2) bis zum Anschlag in Brennluftansaugleitung eindrehen - Brennluftansaugleitung gemäß Bild 20 verlegen...
Seite 10 Thermo Top C Mazda MPV Von dem im Lieferumfang beiliegenden Wasser- schlauch drei Schlauchstücke wie in Bild 22 darge- Abschnitt Abschnitt stellt ablängen: 1 x 900 mm + 180°-Bogen (22/3) 1 x 1150 mm (22/2) 1 x 90°-Bogen (22/1) 1150...
Seite 11: Brennstoffeinbindung
Mazda MPV Thermo Top C Brennstoffeinbindung ACHTUNG: Tankdeckelverschluss des Fahrzeugs öffnen, Tank belüften und Tankdeckelverschluss wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auf- fangen! Brennstoffleitung so verlegen, dass sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen!
Seite 12 Thermo Top C Mazda MPV - Tankentnehmer (28/1,2) gemäß beiliegender Ein- bauanweisung in die Tankarmatur einsetzen und ausrichten - Abdeckung der Tankarmatur (29/1) gemäß Bild 29 ausschneiden - Tankarmatur gemäß Herstellerangaben einbauen - Beiliegenden 90°-Formschlauch (30/1,2) (von In- nen-Ø 3,5mm auf Innen-Ø 4,5mm anwachsend) an der Seite mit Innen-Ø...
Seite 13: Abgasanlage
Mazda MPV Thermo Top C - Reststück der Mecanyl-Brennstoffleitung (32/1) ge- mäß Bild 32 in 90°-Formschlauch (32/2) einsetzen und mit Cailauschelle 10mm befestigen - Mecanyl-Brennstoffleitung (32/1) zum Einbauort Dosierpumpe verlegen - Mecanyl-Brennstoffleitung (33/3) gemäß Bild 33 mit Schlauchstück (33/2) und Schlauchschellen an der Saugseite der Dosierpumpe (33/1) anschließen...
Seite 14 Thermo Top C Mazda MPV - Distanzmutter M6x30 (36/1) auf EJOT-Stehbolzen aufschrauben - Abgasschalldämpfer (37/4) mit Schraube M6x12 an der Distanzmutter (37/2) befestigen - Abgasleitung (37/3) auf Abgasstutzen stecken und mit Schlauchklemme befestigen - Abgasleitung zum Abgasschalldämpfer führen - Abgasleitung auf Abgasschalldämpfer stecken und mit Schlauchklemme befestigen - Abgasleitungs-Endstück (37/5) auf Abgasschall-...
Seite 15: Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf ca. 1/3 stellen - Webasto-Heizung einschalten, siehe "Betriebs- und Wartungsanleitung“ HINWEIS: Einbaubestätigung auf der Rückseite der beiliegenden EG-Typgenehmigung ausfüllen und dem Kunden aus-...
Seite 16 Thermo Top C Mazda MPV Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax - (0395) 55 92-353 - http://www.webasto.de...
Seite 19 152560 FEDERRING DIN128-A6-PHRF 18137A GUMMIPROFIL 243744 SCHLAUCHSCHELLE 20..27 247499 6KT-SCHR.ISO 4017-M6X12-8.8-A3G 492310 DISTANZMUTTER 30LG 66934A VERBINDUNGSROHR 20 X 20 91885A EJOT DG60X14,5/M6X15,5/ E5DACRO500 97653A Halter Mazda MPV TT-C 97654A EBV Mazda MPV 2,0B TT-C /0400 © Webasto Thermosysteme GmbH Germany...
