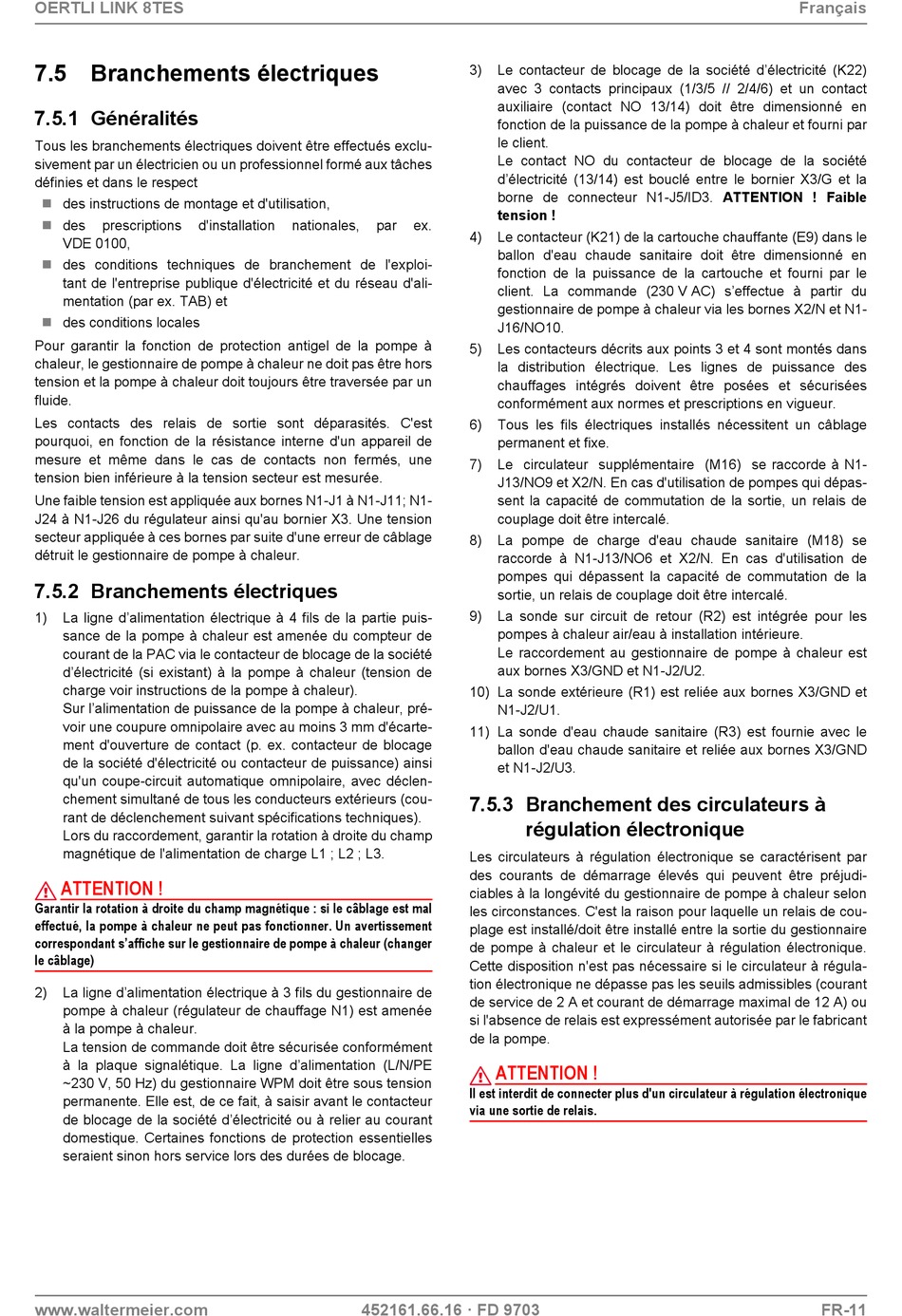

OERTLI LINK 8TES
7.5 Branchements électriques
7.5.1 Généralités
Tous les branchements électriques doivent être effectués exclu-
sivement par un électricien ou un professionnel formé aux tâches
définies et dans le respect
 des instructions de montage et d'utilisation,
 des prescriptions d'installation
VDE 0100,
 des conditions techniques de branchement de l'exploi-
tant de l'entreprise publique d'électricité et du réseau d'ali-
mentation (par ex. TAB) et
 des conditions locales
Pour garantir la fonction de protection antigel de la pompe à
chaleur, le gestionnaire de pompe à chaleur ne doit pas être hors
tension et la pompe à chaleur doit toujours être traversée par un
fluide.
Les contacts des relais de sortie sont déparasités. C'est
pourquoi, en fonction de la résistance interne d'un appareil de
mesure et même dans le cas de contacts non fermés, une
tension bien inférieure à la tension secteur est mesurée.
Une faible tension est appliquée aux bornes N1-J1 à N1-J11; N1-
J24 à N1-J26 du régulateur ainsi qu'au bornier X3. Une tension
secteur appliquée à ces bornes par suite d'une erreur de câblage
détruit le gestionnaire de pompe à chaleur.
7.5.2 Branchements électriques
1) La ligne d'alimentation électrique à 4 fils de la partie puis-
sance de la pompe à chaleur est amenée du compteur de
courant de la PAC via le contacteur de blocage de la société
d'électricité (si existant) à la pompe à chaleur (tension de
charge voir instructions de la pompe à chaleur).
Sur l'alimentation de puissance de la pompe à chaleur, pré-
voir une coupure omnipolaire avec au moins 3 mm d'écarte-
ment d'ouverture de contact (p. ex. contacteur de blocage
de la société d'électricité ou contacteur de puissance) ainsi
qu'un coupe-circuit automatique omnipolaire, avec déclen-
chement simultané de tous les conducteurs extérieurs (cou-
rant de déclenchement suivant spécifications techniques).
Lors du raccordement, garantir la rotation à droite du champ
magnétique de l'alimentation de charge L1 ; L2 ; L3.
ATTENTION !
Garantir la rotation à droite du champ magnétique : si le câblage est mal
effectué, la pompe à chaleur ne peut pas fonctionner. Un avertissement
correspondant s'affiche sur le gestionnaire de pompe à chaleur (changer
le câblage)
2) La ligne d'alimentation électrique à 3 fils du gestionnaire de
pompe à chaleur (régulateur de chauffage N1) est amenée
à la pompe à chaleur.
La tension de commande doit être sécurisée conformément
à la plaque signalétique. La ligne d'alimentation (L/N/PE
~230 V, 50 Hz) du gestionnaire WPM doit être sous tension
permanente. Elle est, de ce fait, à saisir avant le contacteur
de blocage de la société d'électricité ou à relier au courant
domestique. Certaines fonctions de protection essentielles
seraient sinon hors service lors des durées de blocage.
www.waltermeier.com
nationales, par ex.
452161.66.16 · FD 9703
3) Le contacteur de blocage de la société d'électricité (K22)
avec 3 contacts principaux (1/3/5 // 2/4/6) et un contact
auxiliaire (contact NO 13/14) doit être dimensionné en
fonction de la puissance de la pompe à chaleur et fourni par
le client.
Le contact NO du contacteur de blocage de la société
d'électricité (13/14) est bouclé entre le bornier X3/G et la
borne de connecteur N1-J5/ID3. ATTENTION ! Faible
tension !
4) Le contacteur (K21) de la cartouche chauffante (E9) dans le
ballon d'eau chaude sanitaire doit être dimensionné en
fonction de la puissance de la cartouche et fourni par le
client. La commande (230 V AC) s'effectue à partir du
gestionnaire de pompe à chaleur via les bornes X2/N et N1-
J16/NO10.
5) Les contacteurs décrits aux points 3 et 4 sont montés dans
la distribution électrique. Les lignes de puissance des
chauffages intégrés doivent être posées et sécurisées
conformément aux normes et prescriptions en vigueur.
6) Tous les fils électriques installés nécessitent un câblage
permanent et fixe.
7) Le circulateur supplémentaire (M16) se raccorde à N1-
J13/NO9 et X2/N. En cas d'utilisation de pompes qui dépas-
sent la capacité de commutation de la sortie, un relais de
couplage doit être intercalé.
8) La pompe de charge d'eau chaude sanitaire (M18) se
raccorde à N1-J13/NO6 et X2/N. En cas d'utilisation de
pompes qui dépassent la capacité de commutation de la
sortie, un relais de couplage doit être intercalé.
9) La sonde sur circuit de retour (R2) est intégrée pour les
pompes à chaleur air/eau à installation intérieure.
Le raccordement au gestionnaire de pompe à chaleur est
aux bornes X3/GND et N1-J2/U2.
10) La sonde extérieure (R1) est reliée aux bornes X3/GND et
N1-J2/U1.
11) La sonde d'eau chaude sanitaire (R3) est fournie avec le
ballon d'eau chaude sanitaire et reliée aux bornes X3/GND
et N1-J2/U3.
7.5.3 Branchement des circulateurs à
régulation électronique
Les circulateurs à régulation électronique se caractérisent par
des courants de démarrage élevés qui peuvent être préjudi-
ciables à la longévité du gestionnaire de pompe à chaleur selon
les circonstances. C'est la raison pour laquelle un relais de cou-
plage est installé/doit être installé entre la sortie du gestionnaire
de pompe à chaleur et le circulateur à régulation électronique.
Cette disposition n'est pas nécessaire si le circulateur à régula-
tion électronique ne dépasse pas les seuils admissibles (courant
de service de 2 A et courant de démarrage maximal de 12 A) ou
si l'absence de relais est expressément autorisée par le fabricant
de la pompe.
ATTENTION !
Il est interdit de connecter plus d'un circulateur à régulation électronique
via une sortie de relais.
Français
FR-11
