Schritt 11: Aufbau
1. Befestigen Sie zwei Umlenkrollen (49) mit Hilfe von M10*45 Sechskantschrauben
(56), Ф10 Scheiben (5) und M10 Sicherungsmuttern (16) an der Doppel-Umlenkrol-
lenhalterung (66).
2. Befestigen Sie die Kette (60) auf der einen Seite mit dem Zugkabel (68) und auf der
anderen Seite unten am Basisrahmen.
3. Führen Sie das Zugkabel durch die Öffnung der kleinen Platte/Abstandshalter
(51) an der Doppel-Umlenkrollenhalterung (66) und verbinden Sie dann das Schrau-
ben-Ende des Zugkabels (66) mit der doppelten Umlenkrollenhalterung (66). Fixieren
Sie dabei mit der vormontierten Mutter den Abstandshalter (51) auf der Doppel-Um-
lenkrollenhalterung (66).
4. Legen Sie das Zugkabel (68) zwischen dem Abstandshalter (51) und dem Schrau-
ben-Ende des Kabels über die Umlenkrolle (49). Befestigen Sie nun die Umlenkrolle
(49) an der Position 0 im Umlenkrollenhalter mit Hilfe der M10*45 Sechskantschraube
(56), vier Ф10 Scheiben (5) und der M10 Mutter (16).

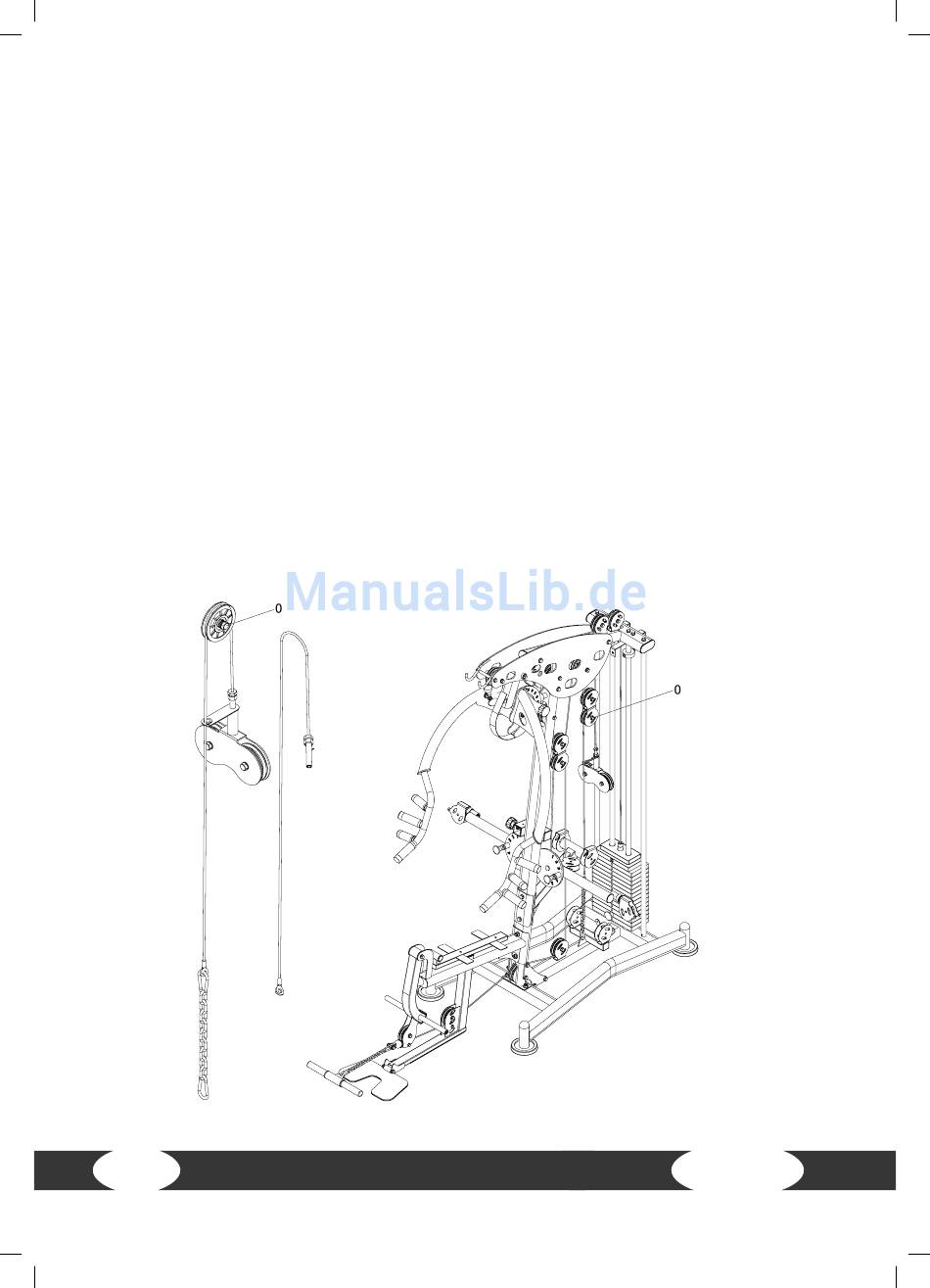

Assembly step 11 drawing
middle cable end
Assembly step 11 assembly instruction
