Schritt 3: Aufbau
1. Befestigen Sie das schräge, vordere Rahmenteil (25) am Basisrahmen (1) mit Hilfe
von der M12*70 Sechskantschrauben (19), Ф12 Scheiben (20) und M12 Sicherungs-
muttern (21).
2. Befestigen Sie die beiden seitlichen Befestigungsbleche (17) am schrägen, vorde-
ren Rahmenteil (25) und am Basisrahmen (1) mit Hilfe von 3x M10*130 Sechskant-
schrauben (22), 6x Ф10 Scheiben (5) und 3x M10 Sicherungsmuttern (16).
3. Montieren Sie die beiden Sicherungsstifte (23) an den beiden kreisförmigen Platten
am vorderen Rahmenteil (25).

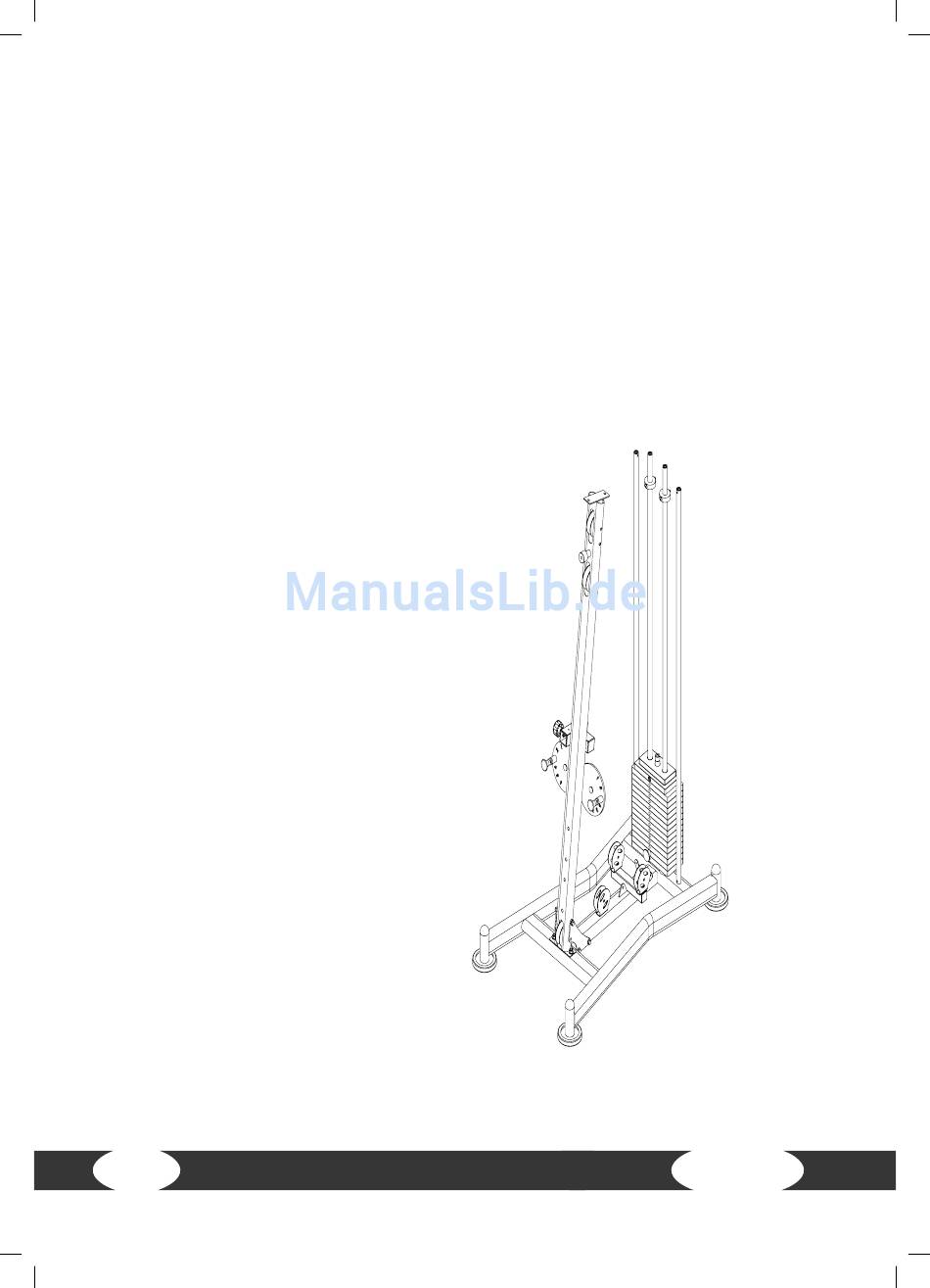

Assembly step 3 drawing
4. Montieren Sie den Zugstift/Arretierstift (24)
am schrägen, vorderen Rahmenteil (25).
Assembly step 3 assembly instruction
