Schritt 10: Aufbau
1. Befestigen Sie die Umlenkrollen J, K, M, N (49) jeweils mit Hilfe der M10*45 Sechs-
kantschrauben (56), Ф10 Scheiben (5) und M10 Muttern (16) in den dafür vorgesehe-
nen Halterungen am Rahmen.
2. Befestigen Sie die Umlenkrolle L (49) mit der M10*130 Sechskantschraube (22),
Ф10 Scheibe (5) und der M10 Mutter (16) am Rahmen.
3. Befestigen Sie das obere Zugkabelende mit der M10*25 Sechskantschraube (83),
Ф10 Scheibe (5) und der M10 Mutter (16) am Umlenkrollen-Stützrahmen.
4. Ziehen Sie das untere Zugkabelende über die Umlenkrolle J, unter K, über L und
unter M und N hindurch, montieren Sie dann das Kopfende an das Kabel (siehe De-
tailzeichnung).
5. Verbinden Sie die Kette (60) an dem einen Ende mit dem Karabinerhaken am Kopf-
ende des Kabels und am anderen Ende an der Zugstange (65).

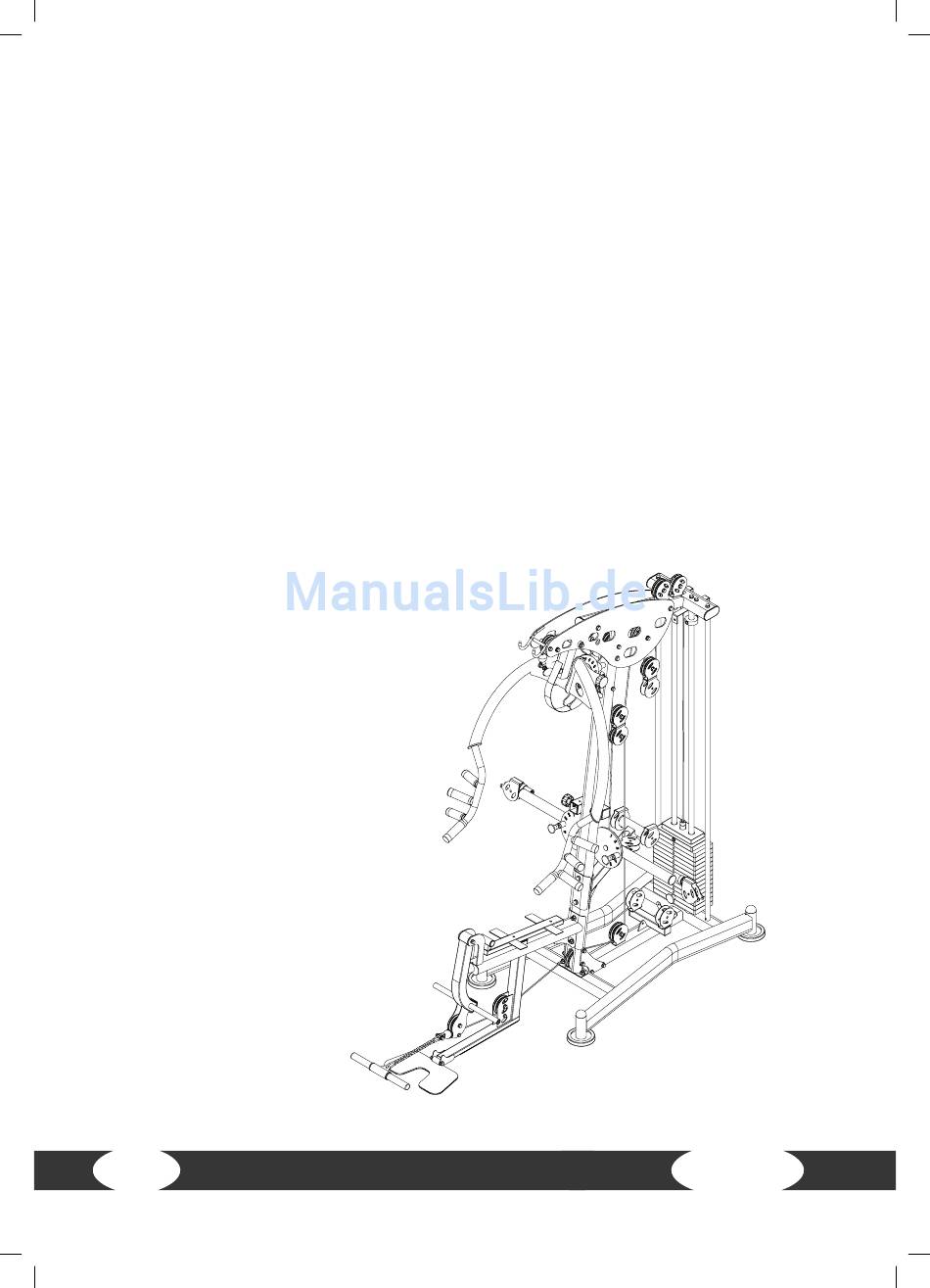

Assembly step 10 drawing
Assembly step 10 assembly instruction
