Sicherheitsventil - Viessmann Vitocell 100-U Typ CVUB Montageanleitung

Trinkwasserseitig anschließen
B
A
C
D
V
E
T
T

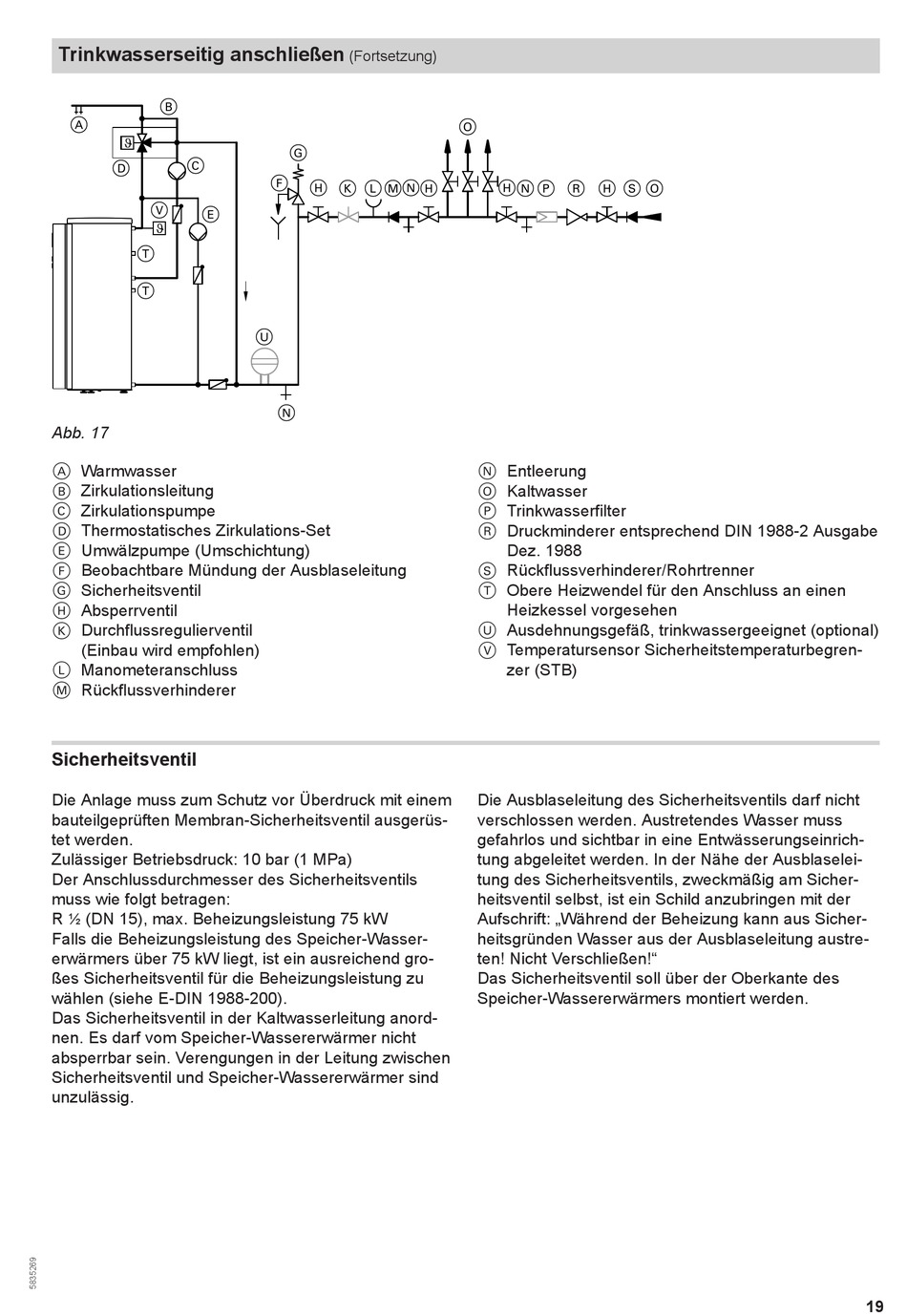

Abb. 17
Warmwasser
A
Zirkulationsleitung
B
Zirkulationspumpe
C
Thermostatisches Zirkulations-Set
D
Umwälzpumpe (Umschichtung)
E
Beobachtbare Mündung der Ausblaseleitung
F

Sicherheitsventil

G
Absperrventil
H
Durchflussregulierventil
K
(Einbau wird empfohlen)
Manometeranschluss
L
Rückflussverhinderer
M
Sicherheitsventil
Die Anlage muss zum Schutz vor Überdruck mit einem
bauteilgeprüften Membran-Sicherheitsventil ausgerüs-
tet werden.
Zulässiger Betriebsdruck: 10 bar (1 MPa)
Der Anschlussdurchmesser des Sicherheitsventils
muss wie folgt betragen:
R (DN 15), max. Beheizungsleistung 75 kW
½
Falls die Beheizungsleistung des Speicher-Wasser-
erwärmers über 75 kW liegt, ist ein ausreichend gro-
ßes Sicherheitsventil für die Beheizungsleistung zu
wählen (siehe E-DIN 1988-200).
Das Sicherheitsventil in der Kaltwasserleitung anord-
nen. Es darf vom Speicher-Wassererwärmer nicht
absperrbar sein. Verengungen in der Leitung zwischen
Sicherheitsventil und Speicher-Wassererwärmer sind
unzulässig.
(Fortsetzung)
G
F
H K LM N H
U
N
O
HNP R H S O
Entleerung
N
Kaltwasser
O
Trinkwasserfilter
P
Druckminderer entsprechend DIN 1988-2 Ausgabe
R
Dez. 1988
Rückflussverhinderer/Rohrtrenner
S
Obere Heizwendel für den Anschluss an einen
T
Heizkessel vorgesehen
Ausdehnungsgefäß, trinkwassergeeignet (optional)
U
Temperatursensor Sicherheitstemperaturbegren-
V
zer (STB)
Die Ausblaseleitung des Sicherheitsventils darf nicht
verschlossen werden. Austretendes Wasser muss
gefahrlos und sichtbar in eine Entwässerungseinrich-
tung abgeleitet werden. In der Nähe der Ausblaselei-
tung des Sicherheitsventils, zweckmäßig am Sicher-
heitsventil selbst, ist ein Schild anzubringen mit der
Aufschrift: „Während der Beheizung kann aus Sicher-
heitsgründen Wasser aus der Ausblaseleitung austre-
ten! Nicht Verschließen!"
Das Sicherheitsventil soll über der Oberkante des
Speicher-Wassererwärmers montiert werden.
19
