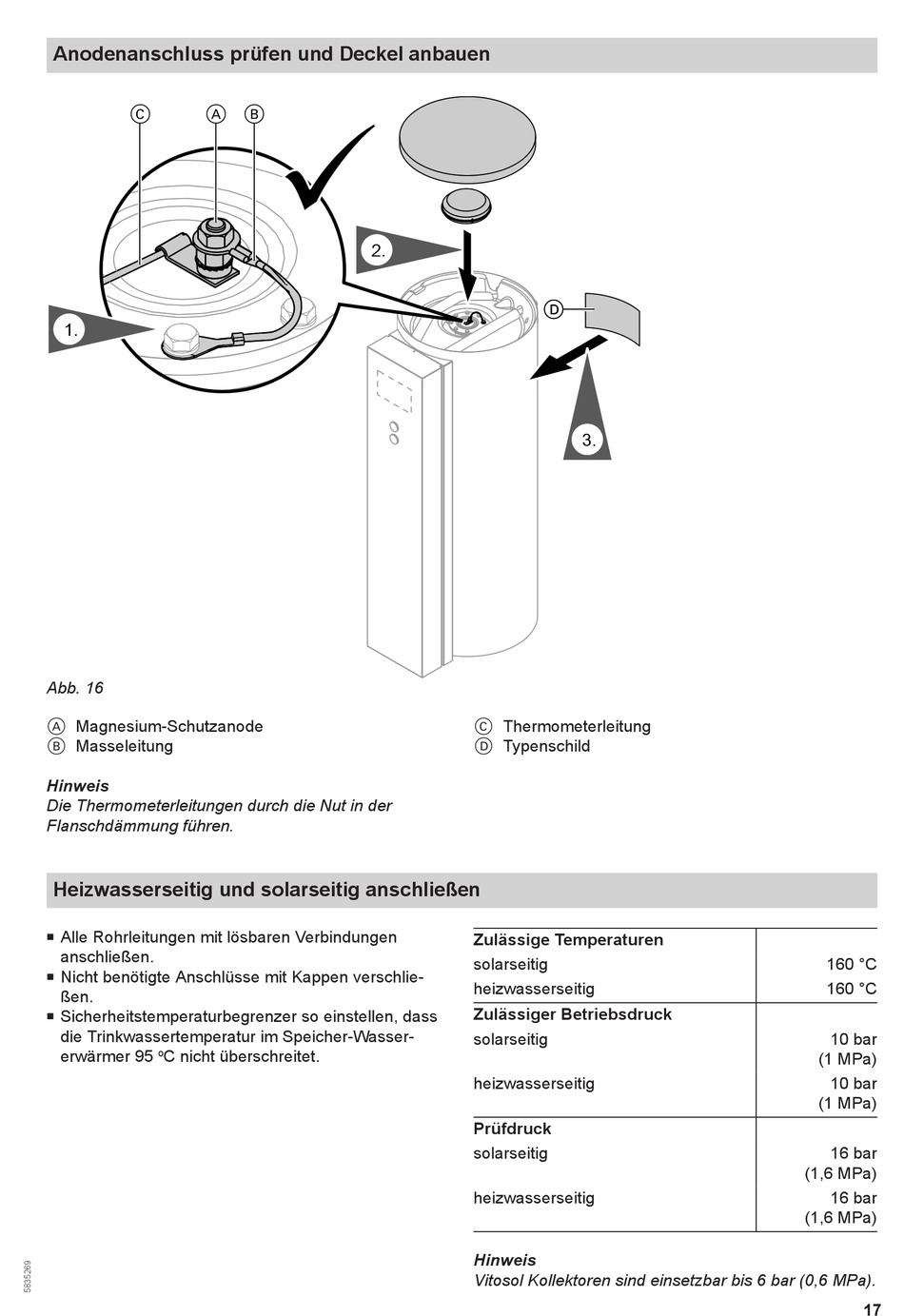

Anodenanschluss prüfen und Deckel anbauen
C A B
1.
Abb. 16
Magnesium-Schutzanode
A
Masseleitung
B
Hinweis
Die Thermometerleitungen durch die Nut in der
Flanschdämmung führen.
Heizwasserseitig und solarseitig anschließen
Alle Rohrleitungen mit lösbaren Verbindungen
■
anschließen.
■ Nicht benötigte Anschlüsse mit Kappen verschlie-
ßen.
■ Sicherheitstemperaturbegrenzer so einstellen, dass
die Trinkwassertemperatur im Speicher-Wasser-
erwärmer 95 C nicht überschreitet.
º
2.
D D
Thermometerleitung
C
Typenschild
D
Zulässige Temperaturen
solarseitig
heizwasserseitig
Zulässiger Betriebsdruck
solarseitig
heizwasserseitig
Prüfdruck
solarseitig
heizwasserseitig
Hinweis
Vitosol Kollektoren sind einsetzbar bis 6 bar (0,6 MPa).
3.
160 °C
160 °C
10 bar
(1 MPa)
10 bar
(1 MPa)
16 bar
(1,6 MPa)
16 bar
(1,6 MPa)
