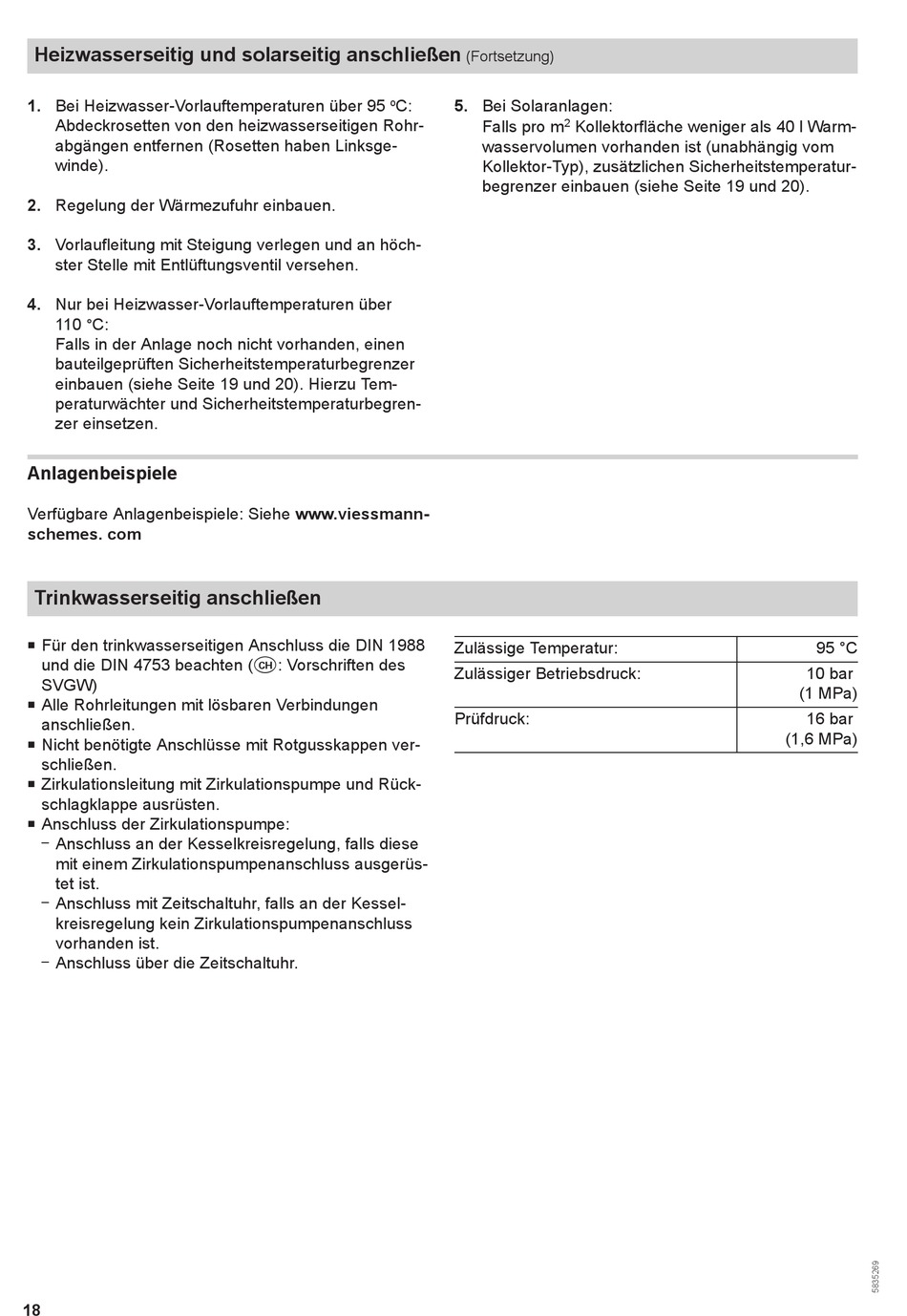

Anlagenbeispiele; Trinkwasserseitig Anschließen - Viessmann Vitocell 100-U Typ CVUB Montageanleitung

Heizwasserseitig und solarseitig anschließen
1. Bei Heizwasser-Vorlauftemperaturen über 95
Abdeckrosetten von den heizwasserseitigen Rohr-
abgängen entfernen (Rosetten haben Linksge-
winde).
2. Regelung der Wärmezufuhr einbauen.
3. Vorlaufleitung mit Steigung verlegen und an höch-
ster Stelle mit Entlüftungsventil versehen.
4. Nur bei Heizwasser-Vorlauftemperaturen über
110 C:
°
Falls in der Anlage noch nicht vorhanden, einen
bauteilgeprüften Sicherheitstemperaturbegrenzer
einbauen (siehe Seite 19 und 20). Hierzu Tem-
peraturwächter und Sicherheitstemperaturbegren-
zer einsetzen.

Anlagenbeispiele

Verfügbare Anlagenbeispiele: Siehe www.viessmann-
schemes. com
Trinkwasserseitig anschließen
Für den trinkwasserseitigen Anschluss die DIN 1988
■
und die DIN 4753 beachten (
SVGW)
■ Alle Rohrleitungen mit lösbaren Verbindungen
anschließen.
Nicht benötigte Anschlüsse mit Rotgusskappen ver-
■
schließen.
■ Zirkulationsleitung mit Zirkulationspumpe und Rück-
schlagklappe ausrüsten.
■ Anschluss der Zirkulationspumpe:
Anschluss an der Kesselkreisregelung, falls diese
–
mit einem Zirkulationspumpenanschluss ausgerüs-
tet ist.
– Anschluss mit Zeitschaltuhr, falls an der Kessel-
kreisregelung kein Zirkulationspumpenanschluss
vorhanden ist.
Anschluss über die Zeitschaltuhr.
–
18
C:
º
: Vorschriften des
c
(Fortsetzung)
5. Bei Solaranlagen:
2
Falls pro m Kollektorfläche weniger als 40 l Warm-
wasservolumen vorhanden ist (unabhängig vom
Kollektor-Typ), zusätzlichen Sicherheitstemperatur-
begrenzer einbauen (siehe Seite 19 und 20).
Zulässige Temperatur:
Zulässiger Betriebsdruck:
Prüfdruck:
95 °C
10 bar
(1 MPa)
16 bar
(1,6 MPa)
