11.6.2.2 Reib- und Ausgleichskupplung demontieren / montieren

1. Öffnen Sie den beweglichen Seitenschutz
rechts mit einem Werkzeug.
2. Sichern Sie den geöffneten Seitenschutz
rechts gegen unbeabsichtigtes Zuschlagen.
3. Entfernen Sie den Sicherungsring (1).
4. Entfernen Sie die Sechskantschrauben (2).
5. Verschieben Sie den Flansch (3) nach
unten.
6. Ziehen Sie den Flansch (3) mit
Winkelgetriebe (4) und Ausgleichskupplung
(5) nach vorne von der CFS-Walze ab.
7. Entfernen Sie die Sechskantschraube (6).
8. Schieben Sie die Reib-Freilaufkupplung (7)
nach unten.
9. Ziehen Sie die Reib-Freilaufkupplung (7)
seitlich ab.
10. Montieren Sie die Reib-Freilaufkupplung (7)
in umgekehrter Reihenfolge.
11. Schließen und verriegeln Sie den
beweglichen Seitenschutz rechts in
Schutzstellung.
Super-Vitesse CFS Stand 12.10
Maschine warten und pflegen

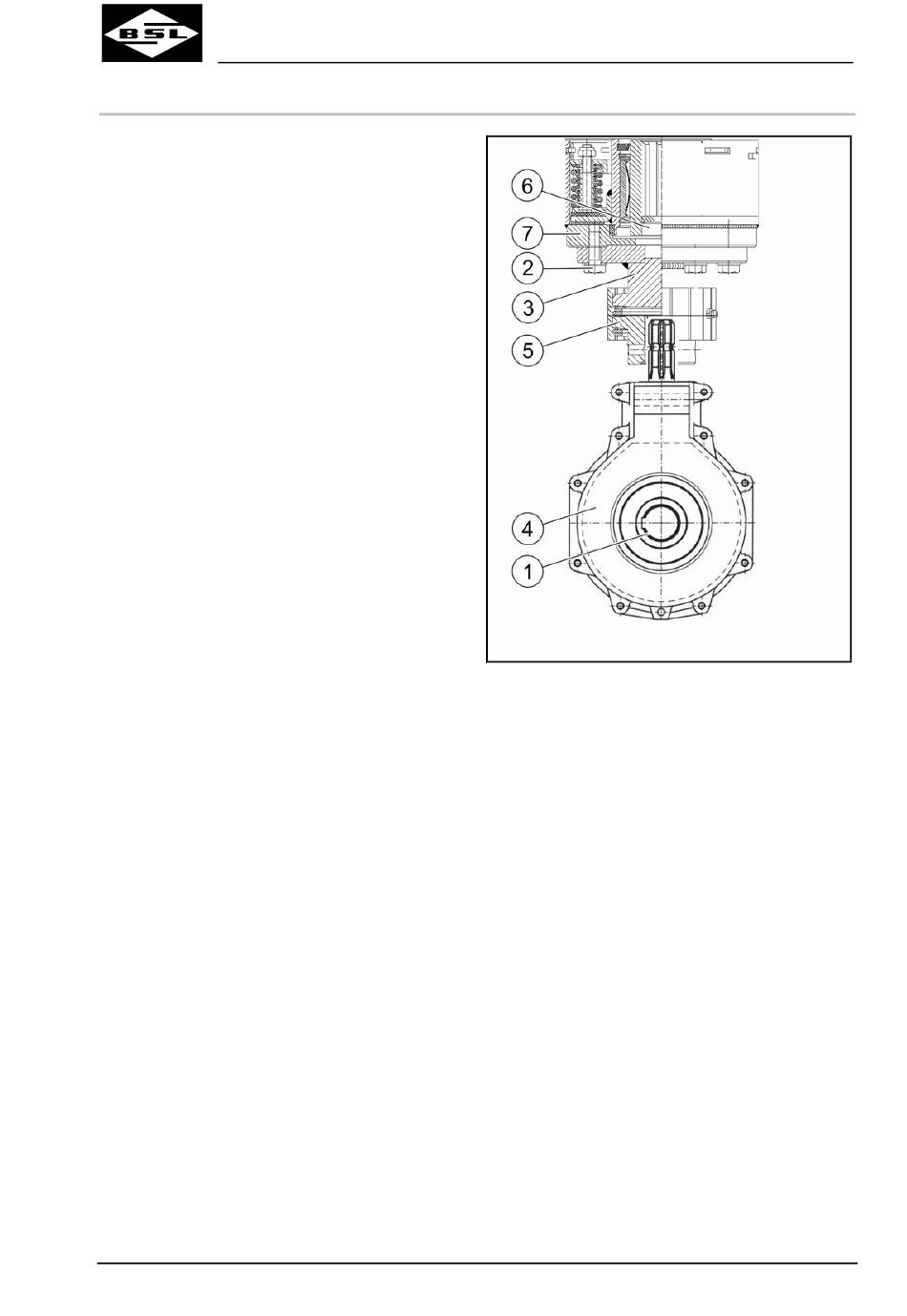

Fig. 91
