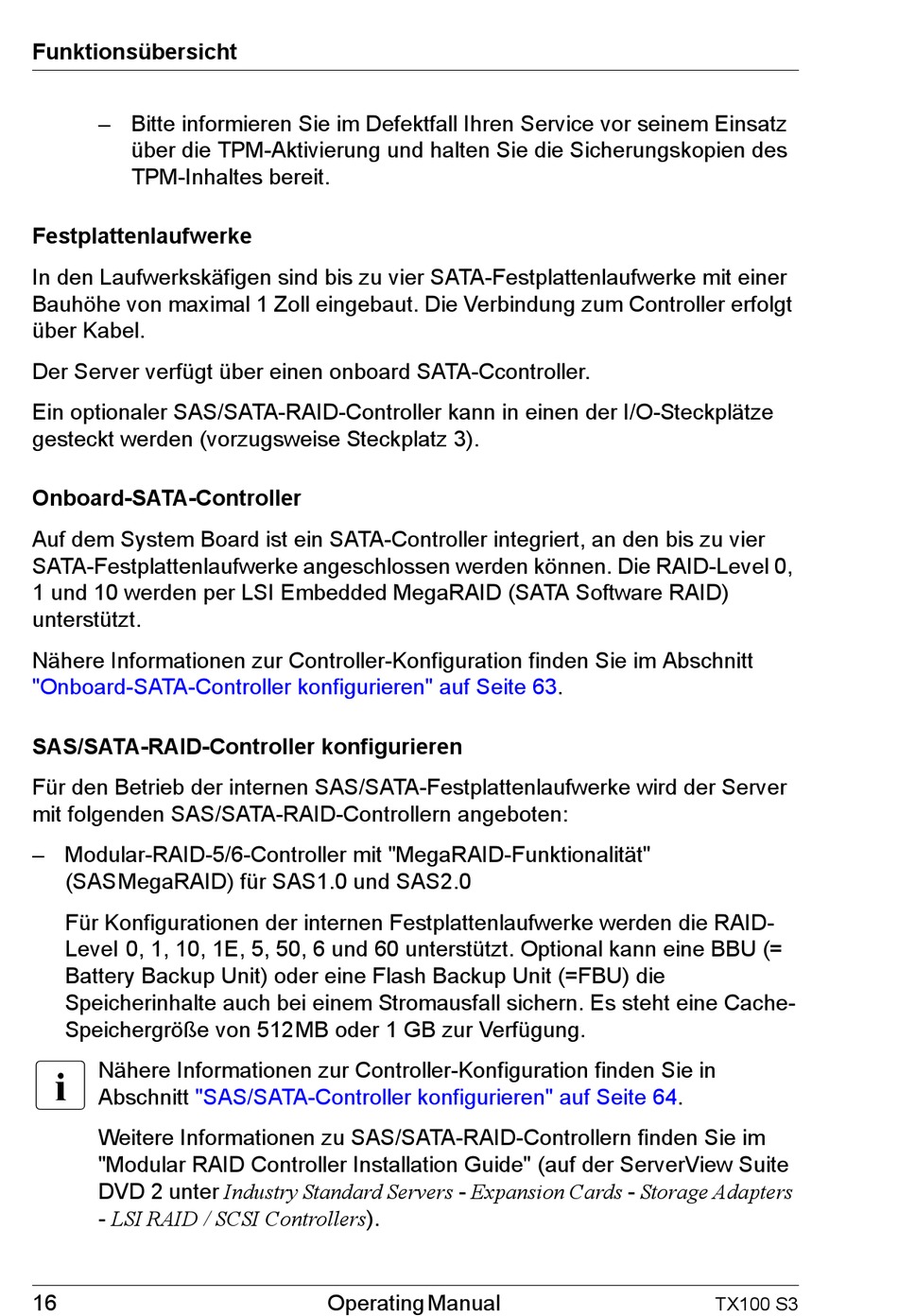

Funktionsübersicht
– Bitte informieren Sie im Defektfall Ihren Service vor seinem Einsatz
über die TPM-Aktivierung und halten Sie die Sicherungskopien des
TPM-Inhaltes bereit.
Festplattenlaufwerke
In den Laufwerkskäfigen sind bis zu vier SATA-Festplattenlaufwerke mit einer
Bauhöhe von maximal 1 Zoll eingebaut. Die Verbindung zum Controller erfolgt
über Kabel.
Der Server verfügt über einen onboard SATA-Ccontroller.
Ein optionaler SAS/SATA-RAID-Controller kann in einen der I/O-Steckplätze
gesteckt werden (vorzugsweise Steckplatz 3).
Onboard-SATA-Controller
Auf dem System Board ist ein SATA-Controller integriert, an den bis zu vier
SATA-Festplattenlaufwerke angeschlossen werden können. Die RAID-Level 0,
1 und 10 werden per LSI Embedded MegaRAID (SATA Software RAID)
unterstützt.
Nähere Informationen zur Controller-Konfiguration finden Sie im Abschnitt
"Onboard-SATA-Controller konfigurieren" auf Seite
SAS/SATA-RAID-Controller konfigurieren
Für den Betrieb der internen SAS/SATA-Festplattenlaufwerke wird der Server
mit folgenden SAS/SATA-RAID-Controllern angeboten:
– Modular-RAID-5/6-Controller mit "MegaRAID-Funktionalität"
(SASMegaRAID) für SAS1.0 und SAS2.0
Für Konfigurationen der internen Festplattenlaufwerke werden die RAID-
Level 0, 1, 10, 1E, 5, 50, 6 und 60 unterstützt. Optional kann eine BBU (=
Battery Backup Unit) oder eine Flash Backup Unit (=FBU) die
Speicherinhalte auch bei einem Stromausfall sichern. Es steht eine Cache-
Speichergröße von 512MB oder 1 GB zur Verfügung.
I
Nähere Informationen zur Controller-Konfiguration finden Sie in
Abschnitt "SAS/SATA-Controller konfigurieren" auf Seite
Weitere Informationen zu SAS/SATA-RAID-Controllern finden Sie im
"Modular RAID Controller Installation Guide" (auf der ServerView Suite
DVD 2 unter Industry Standard Servers - Expansion Cards - Storage Adapters
- LSI RAID / SCSI Controllers).
