- Seite 1 Betriebsanleitung - Deutsch PRIMERGY TX100 S3 Server Betriebsanleitung Ausgabe Mai 2012...
- Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.
-
Seite 3: Vorbereitende Hinweise
Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut. - Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
- Seite 5 Die SATA-Version dieses Servers unterstützt Festplattenlaufwerke mit SATA- /BC-SATA-Speicherschnittstellen. Beachten Sie, dass die Bedingungen für Nutzung und Betrieb je nach verwendetem Festplattenlaufwerk unterschiedlich sind. Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://jp.fujitsu.com/platform/server/primergy/harddisk/ Operating Manual TX100 S3...
- Seite 6 Operating Manual TX100 S3...
-
Seite 7: Inhaltsverzeichnis
Inhalt Einleitung ......11 Konzept und Zielgruppen dieses Handbuchs ..12 Übersicht über die Dokumentation . - Seite 8 Inhalt Inbetriebnahme und Bedienung ....55 Server öffnen ......55 Bedienelemente und Anzeigen .
- Seite 9 Inhalt 8.11 Erweiterungskarten oder Onboard-Geräte werden nicht erkannt 8.12 Temperaturwarnung ..... . 75 8.13 Tastatur oder Maus zeigt keine Reaktion ... 76 8.14 Optisches Laufwerk kann keine Daten lesen .
- Seite 10 Inhalt Operating Manual TX100 S3...
-
Seite 11: Einleitung

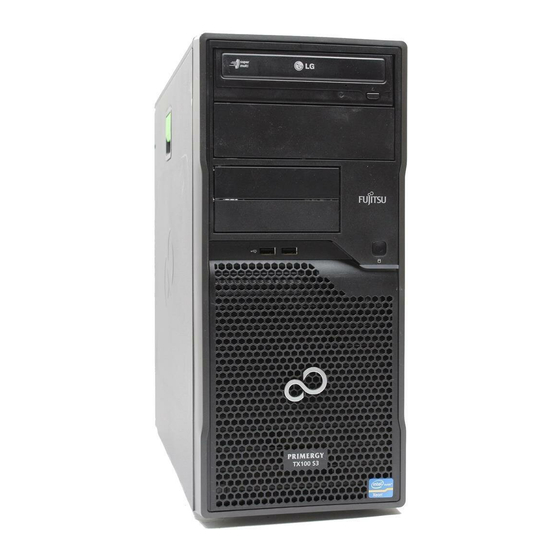

Der PRIMERGY TX100 S3 Server ist ein Intel-basierter Server für Arbeitsgruppen und kleine Netzwerke. Der Server eignet sich sowohl für File- Server-Dienste als auch für Anwendungs-, Informations- oder Internet-Server. Der PRIMERGY TX100 S3 Server bietet ein hohes Maß an Datensicherheit und Verfügbarkeit durch hoch entwickelte Hardware- und Software- Komponenten. -
Seite 12: Konzept Und Zielgruppen Dieses Handbuchs
Grundkenntnisse des verwendeten Betriebssystems. Notwendig sind auch Kenntnisse der englischen Sprache. Übersicht über die Dokumentation Weitere Informationen zu Ihrem PRIMERGY TX100 S3 sind in folgenden Dokumenten enthalten: – Faltblatt "Quick Start Hardware - PRIMERGY TX100 S3" (liegt nur als gedrucktes Exemplar bei) –... - Seite 13 Die PDF-Dateien der Handbücher sind auch über das Internet als Download kostenlos erhältlich. Die Einstiegsseite der im Internet verfügbaren Online-Dokumentation finden Sie unter folgender URL (für EMEA): http://manuals.ts.fujitsu.com. Zur Dokumentation der PRIMERGY- Server gelangen Sie über den Navigationspunkt Industry standard servers. Für Japan: Die aktuellen Handbücher finden Sie unter der folgenden URL:...
-
Seite 14: Darstellungsmittel
Einleitung Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: Kursive Schrift kennzeichnet Kommandos und Menüpunkte "Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen. kennzeichnet Arbeitsschritte, die Sie in der Ê angegebenen Reihenfolge ausführen müssen. ACHTUNG! kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit Ihres Servers oder die Sicherheit Ihrer Daten gefährdet sind. -
Seite 15: Funktionsübersicht
Prozessor zur schnellen Datenverarbeitung. System Board Die Leistungsmerkmale des System Boards entnehmen Sie bitte dem "Technischen Handbuch System Board D3009 für PRIMERGY TX100 S3" für die Hardware und dem Handbuch "System Board D3009 BIOS Setup Utility für PRIMERGY TX100 S3" für die Firmware. - Seite 16 Funktionsübersicht – Bitte informieren Sie im Defektfall Ihren Service vor seinem Einsatz über die TPM-Aktivierung und halten Sie die Sicherungskopien des TPM-Inhaltes bereit. Festplattenlaufwerke In den Laufwerkskäfigen sind bis zu vier SATA-Festplattenlaufwerke mit einer Bauhöhe von maximal 1 Zoll eingebaut. Die Verbindung zum Controller erfolgt über Kabel.
-
Seite 17: Stromversorgung
Gegensatz zu konventionellen Servern, die zumindest einen geringen Reststrom verbrauchen, auch wenn sie ausgeschaltet sind, verbraucht der PRIMERGY TX100 S3 0,0 Watt, wenn er ausgeschaltet ist. Dies reduziert den Stromverbrauch und die Wärmeabgabe der Systemkühlung und schützt das System vor externen Hacker-Attacken bei Nacht und am Wochenende. - Seite 18 ASR&R (Automatic Server Reconfiguration and Restart) startet im Fehlerfall das System neu und blendet dabei automatisch die fehlerhaften Systemkomponenten aus. Die Prefailure Detection and Analysis-Technologie (PDA) von Fujitsu analysiert und überwacht alle für die Systemzuverlässigkeit wichtigen Komponenten. Ein RAID-Controller unterstützt verschiedene RAID-Level und erhöht die Verfügbarkeit und Datensicherheit des Systems.
- Seite 19 Handhaben zu vermeiden, wurden zusätzlich auch die Stellen aller Komponenten in grün gekennzeichnet, durch deren Berührung der jeweiligen Komponente kein Schaden zugefügt werden kann. Das mit den Utilities von Fujitsu gelieferte Flash-EPROM-Programm unterstützt ein schnelles BIOS-Update. ServerView Remote Management ServerView Remote Management ist die Remote-Management-Lösung von Fujitsu für PRIMERGY-Server.
-
Seite 20: Technische Daten Des Servers
Funktionsübersicht Technische Daten des Servers In diesem Abschnitt werden die technischen Daten des Servers behandelt. Bei diesen Daten bleiben Aktualisierungen ohne vorherige Ankündigung vorbehalten. Bitte beachten Sie dies im Voraus. Model lines for TX100 S3 Es gibt zwei Modell-Linien des TX100 S3 Servers: –... - Seite 21 Funktionsübersicht Für den EMEA markt: Sie können die Modell-Linie über den Modell-Namen "TX100 S3p" identifizieren, der auf dem Typenleistungsschild und auf der ID-Karte aufgedruckt ist. Für den japanischen Markt: "TX100 S3p" wird im japanischen Markt nicht als Modell-Name verwendet. Sie können die Modell-Linie über die Produktnummer identifizieren. Die Produktnummer "PYT10Pxxx"...
- Seite 22 Funktionsübersicht Seriell 1 (9 Pin) 1x seriell RS-232 LAN / Ethernet (RJ-45) 2 x Gbit/s Ethernet Onboard- oder integrierte Controller Serial-ATA total RAID-Controller 4 SATA-Anschlüsse mit RAID 0 / 1 für HDDs ® SATA-Controller Intel C202 ® ® LAN-Controller Intel 82574L und Intel 82579LM onboard, 2 x 10/100/1000 Mbit/s, PXE-Boot von LAN via PXE-...
-
Seite 23: Bedienfeld
Funktionsübersicht Bedienfeld Bedientasten Ein-/Ausschalter Status-LEDs Spannung (grün) Maße / Gewicht Tower (B x T x H) 175 x 419 x 395 mm Gewicht Max. 14 kg (abhängig vom Ausbau). Belüftungsabstand Mindestens 200 mm bei Front- und Rückseite. Umgebungsbedingungen Klimaklasse 3K2 EN 60721 / IEC 721 Teil 3-3 Klimaklasse 2K2 EN 60721 / IEC 721 Teil 3-2... - Seite 24 Funktionsübersicht Geräuschpegel Schall-Leistungspegel L (ISO 9296) < 3.9 B (standby) < 3.9 B (Betrieb) arbeitsplatzbezogener Schalldruckpegel < 25 dB (A) (standby) (ISO 9296) am Nachbararbeitsplatz < 25 dB (A) (Betrieb) Elektrische Werte (Standard-Netzteil) Stromversorgungskonfiguration 1x Standard-Netzteil Maximale Ausgangsleistung 250 W Nennspannungsbereich 100 V - 240 V Nennfrequenzbereich...
- Seite 25 Funktionsübersicht Eingehaltene Normen und Standards Produktsicherheit und Ergonomie International IEC 60950-1 2ed. Europa Sicherheit EN 60950-1 2ed. EN 50371 EN 50392 Ergonomie ISO 9241-3 EN 2941-3 EK1-ITB 2003:2007 USA / Kanada CSA-C22.2 No. 60950-1-07 2ed. UL 60950-1 2ed. Taiwan CNS 14336 China GB 4943 Elektromagnetische Verträglichkeit...
- Seite 26 Funktionsübersicht Operating Manual TX100 S3...
-
Seite 27: Installationsschritte Übersicht
Installationsschritte Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die Verweise führen Sie zu den Abschnitten in denen Sie weitere Informationen zum entsprechendem Installationsschritt finden: Ê Zu allererst machen Sie sich bitte mit den Sicherheitshinweisen im Kapitel "Wichtige Hinweise"... - Seite 28 Installationsschritte Übersicht Details zum Betrieb des ServerView Installation Manager sowie einige Zusatzinformationen finden Sie im Benutzerhandbuch "ServerView Suite Installation Manager" (auf der ServerView Suite DVD 2 unter Industry Standard Servers – Software – ServerView Suite – Server Installation and Deployment). Hinweise zur Konfiguration finden Sie auch im Abschnitt "Konfiguration und Betriebssystem-Installation mit dem ServerView Installation...
-
Seite 29: Wichtige Hinweise
Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die beim Umgang mit Ihrem Server unbedingt zu beachten sind. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik. - Seite 30 Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Geräts eventuelle ● Hinweise für die Umgebungsbedingungen Ihres Geräts (siehe "Umgebungsbedingungen" auf Seite 23). Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht ● wird, kann Betauung - sowohl am Geräteäußeren als auch im Geräteinneren - auftreten.
- Seite 31 Wichtige Hinweise ACHTUNG! Stellen Sie sicher, dass die Steckdosen am Gerät oder die ● vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen der Hausinstallation frei zugänglich sind. Die Ein-/Aus-Taste bzw. der Hauptschalter (wenn vorhanden) trennt ● das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung ziehen Sie alle Netzstecker aus den vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen.
- Seite 32 Wichtige Hinweise ACHTUNG! Der bestimmungsgemäße Betrieb des Systems (gemäß IEC 60950- ● 1/2 bzw. EN 60950-1/2) ist nur bei vollständig montiertem Gehäuse und eingebauten Rückseitenabdeckungen für Einbauplätze gewährleistet (elektrischer Schlag, Kühlung, Brandschutz, Funkentstörung). Installieren Sie nur Systemerweiterungen, die den Anforderungen ●...
- Seite 33 ● Sondermüll entsorgt werden. Tauschen Sie die Lithium-Batterie auf dem System Board nur ● entsprechend den Angaben im PRIMERGY TX100 S3 Upgrade und Maintenance Manual aus. Sämtliche schadstoffhaltige Batterien sind mit einem Symbol ● (durchgestrichene Mülltonne) gekennzeichnet. Zusätzlich ist die Kennzeichnung mit dem chemischen Symbol des für die Einstufung...
- Seite 34 Wichtige Hinweise Umgang mit CDs/DVDs/BDs und optische Laufwerken Bei Geräten mit optischen Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie ausschließlich einwandfreie CDs/DVDs/BDs, um ● Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk ●...
- Seite 35 Wichtige Hinweise Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen ● Laufwerk, wenn dieses längere Zeit nicht verwendet werden soll. Lassen Sie die Schublade des optischen Laufwerks geschlossen, damit keine Fremdsubstanzen wie z. B. Staub in das Laufwerk eindringen. Fassen Sie CDs/DVDs/BDs an ihrem Rand an, um ihre Oberfläche ●...
- Seite 36 Wichtige Hinweise Durch folgende Maßnahmen vermeiden Sie Beschädigungen des optischen Laufwerks und der CDs/DVDs/BDs sowie einen vorzeitigen Verschleiß der Datenträger: – Legen Sie die CDs/DVDs/BDs nur bei Bedarf ins Laufwerk und entnehmen Sie sie nach Gebrauch. – Bewahren Sie die Datenträger in geeigneten Hüllen auf. –...
- Seite 37 Wichtige Hinweise Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten ● Gegenstandes), bevor Sie mit den Komponenten arbeiten. Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung ● sein. Verwenden Sie ein für diese Zwecke geeignetes Erdungskabel, welches Sie ●...
-
Seite 38: Energy Star
Betrieb bei der Abarbeitung verschiedener Aufgaben, als auch ausgeschaltet oder im Standby-Modus. So liegt beispielsweise der Stromverbrauch der PRIMERGY TX100 S3 im Betriebszustand "Idle" unter 65 W. Produkte, die gemäß ENERGY STAR zertifiziert und gekennzeichnet sind, halten bei Auslieferung die Anforderung in vollem Umfang ein. - Seite 39 Wichtige Hinweise Um Ihr System in den S4-Modus (= Hibernate-Modus) zu bringen, sind folgende Schritte notwendig: BIOS-Setup Ê Stellen Sie im Menü Power des BIOS-Setup den Parameter 0-Watt PC Feature auf Disabled, wenn die installierte Stromversorgung eine 0-Watt- Stromversorgung ist. Betriebssystem Microsoft Windows 2008 Enterprise Edition Aktivierung Ê...
- Seite 40 Wichtige Hinweise Hibernate- / Ruhezustands (S4-Modus) beenden Das Wiedereinschalten des Systems erfolgt entweder manuell mit der Ein-/Aus- Taste oder mit Hilfe der WOL-Funktion (WOL= Wake-up On LAN). Dazu wird ein Magic Packet mit der MAC-Adresse des aufzuweckenden Systems an den ausgewählten internen LAN-Controller gesendet. Die für ihren ausgewählten LAN-Controller gültige MAC-Adresse finden Sie unter: Start - Control Panel - System - Device Manager - Network adapters - <selected LAN controller>...
-
Seite 41: Ce-Konformität
Wichtige Hinweise CE-Konformität Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 2004/108/EG "Elektromagnetische Verträglichkeit" und 2006/95/EG "Niederspannungs-Richtlinie". Hierfür trägt das Gerät die CE-Kennzeichnung (CE=Communauté Européenne). Operating Manual TX100 S3... -
Seite 42: Fcc Class A Compliance Statement
Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen. -
Seite 43: Server Transportieren
Wichtige Hinweise WARNUNG: Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Server transportieren ACHTUNG! Transportieren Sie den Server nur in seiner Originalverpackung oder in einer anderen geeigneten Verpackung, die Schutz gegen Stoß... -
Seite 44: Umweltschutz
Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: –... - Seite 45 Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.
- Seite 46 Wichtige Hinweise Operating Manual TX100 S3...
-
Seite 47: Hardware Einbauen
Hardware einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" ● auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ● ausgesetzt werden (siehe "Umgebungsbedingungen" auf Seite 23). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, ●... -
Seite 48: Server Auspacken
Hardware einbauen Server auspacken ACHTUNG! Beachten Sie die Sicherheitshinweise in "Wichtige Hinweise" auf Seite (Für Japan, siehe " 安全上のご注意 "). Packen Sie den Server erst am Aufstellungsort aus. Ê Transportieren Sie den Server an den gewünschten Aufstellort. Ê Packen Sie alle Teile aus. Bewahren Sie die Originalverpackung für einen eventuellen Wiedertransport auf (gilt nur für EMEA). -
Seite 49: Server Aufstellen
Hardware einbauen Server aufstellen Ê Transportieren Sie den Server an den gewünschten Aufstellort. Ê Packen Sie den Server aus (siehe Abschnitt "Server auspacken"). Ê Stellen Sie den Server auf. ACHTUNG! – Das Gerät ist vor direkter Sonneneinwirkung zu schützen. – Die erforderlichen Mindestabstände für Bedien- und Wartungsfläche müssen eingehalten werden. -
Seite 50: Geräte An Server Anschließen
Die Anschlüsse finden Sie an der Vorder- und Rückseite des Servers. Welche zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten Erweiterungskarten ab. Nähere Informationen dazu entnehmen Sie bitte dem "PRIMERGY TX100 S3 Server Upgrade und Maintenance Manual". Die Standardanschlüsse sind durch Symbole und Farbkodierung gekennzeichnet: Bild 2: Anschlussfeld an der Rückseite... -
Seite 51: Server Ans Netz Anschließen
Hardware einbauen Zwei zusätzliche USB-Anschlüsse befinden sich an der Frontseite des Servers (siehe Bild 5 auf Seite 56). Bildschirm anschließen Ê Schließen Sie den Bildschirm an den Bildschirmanschluss des Servers an (siehe Abbildung2 auf Seite 50). Ê Schließen Sie das Stromversorgungskabel des Bildschirms an eine geerdete Schutzkontaktsteckdose des hausinternen Stromversorgungsnetzes an. - Seite 52 Hardware einbauen Stromversorgungskabel befestigen Bild 3: Stromversorgungskabel befestigen Ê Legen Sie das Kabel wie gezeigt in einer Schleife durch den Kabelbinder- Befestigungswinkel. Ê Schließen Sie den Kabelbinder um das Stromversorgungskabel (1) und ziehen Sie ihn fest (2), um das Stromversorgungskabel zu befestigen. Operating Manual TX100 S3...
-
Seite 53: Hinweise Zum Anschließen/Lösen Von Kabeln
Hardware einbauen Hinweise zum Anschließen/Lösen von Kabeln ACHTUNG! Lesen Sie immer die Dokumentation zum externen Gerät, das Sie anschließen wollen. Stecken oder ziehen Sie niemals Kabel während eines Gewitters. Ziehen Sie nie am Kabel, wenn Sie es lösen! Fassen Sie das Kabel immer am Stecker an. - Seite 54 Hardware einbauen Information zur Sicherung von elektromagnetischer Verträglichkeit Alle Daten- und Signalkabel müssen über eine ausreichende Schirmung verfügen Die Verwendung eines Kabels vom Typ S/FTP Cat5 oder besser wird empfohlen. Der Gebrauch von ungeschirmten oder schlecht geschirmten Kabeln kann zu einer erhöhten Störaussendung und/oder einer verminderten Fehler-Toleranz des Geräts führen.
-
Seite 55: Inbetriebnahme Und Bedienung
Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Server öffnen Bild 4: Abdeckung entfernen Ê Ziehen Sie den Verriegelungshebel (1) nach oben. Ê Öffnen Sie die Seitenabdeckung (2). Ê Nehmen Sie die Seitenabdeckung ab (3). Operating Manual TX100 S3... -
Seite 56: Bedienelemente Und Anzeigen
Inbetriebnahme und Bedienung Bedienelemente und Anzeigen 6.2.1 Frontseite des Servers Bild 5: Frontpanel 1 Betriebsanzeige / Ein-/Aus-Taste 3 USB-Anschlüsse (x2) 2 HDD-Betriebsanzeige Operating Manual TX100 S3... -
Seite 57: Bedienelemente
Inbetriebnahme und Bedienung 6.2.1.1 Bedienelemente Ein-/Aus-Taste Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein-/Aus-Taste das System eingeschaltet. Wenn das System in Betrieb ist, wird mit einem Druck auf die Ein/Aus-Taste das System ausgeschaltet. ACHTUNG! Möglicher Datenverlust! Die Ein-/Aus-Taste trennt den Server nicht von der Netzspannung. -
Seite 58: Rückseite Des Servers
Inbetriebnahme und Bedienung 6.2.2 Rückseite des Servers 6.2.2.1 Anzeigen am Anschlussfeld (LAN-Anzeigen) Bild 6: Anzeigen am Anschlussfeld (LAN-Anzeigen) LAN- Leuchtet grün, wenn eine LAN-Verbindung vorhanden Verbindung/Tr ist. ansfer Leuchtet nicht, wenn keine LAN-Verbindung vorhanden ist. Blinkt grün, wenn LAN-Transfer stattfindet. LAN- Leuchtet gelb bei einer LAN-Transferrate von 1 Gbit/s. -
Seite 59: Server Einschalten/Ausschalten
Betriebsumgebung finden Sie unter "Safety Precautions". Wenn Sie das Gerät außerhalb dieser Betriebsumgebung verwenden, kann es vorkommen, dass der Server fehlerhaft arbeitet, dass Daten beschädigt werden usw. Des Weiteren haftet Fujitsu nicht für damit in Zusammenhang stehende Schäden, Fehlfunktionen, Datenverluste usw. - Seite 60 Inbetriebnahme und Bedienung – Bereits installiertes System: Ê Drücken Sie die Ein-/Aus-Taste (Position 1 in Bild 5 auf Seite 56). Der Server schaltet sich ein, führt einen Systemtest durch und startet das Betriebssystem. – Starten des Systems mit einem 0-Watt-Gerät: Das 0-Watt-Gerät ist mit einem Netzschalter-Druckknopf (1) ausgestattet.
- Seite 61 Inbetriebnahme und Bedienung Weitere Ein-/Ausschaltmöglichkeiten Außer mit der Ein-/Aus-Taste kann der Server auf folgende Arten ein- oder ausgeschaltet werden: – Zeitgesteuertes Ein-/Ausschalten Mit Hilfe des ServerView Operations Managers können Sie zeitgesteuertes Ein-/Ausschalten konfigurieren. – Ring-Indikator Der Server wird über ein internes oder externes Modem eingeschaltet. –...
- Seite 62 Inbetriebnahme und Bedienung – Power Button Override Das System kann durch ein längeres Drücken (ca. 4-5 Sek.) der Ein-/Aus- Taste zwangsweise ausgeschaltet werden. ACHTUNG! Hierbei droht Datenverlust! VORSICHT beim Ausschalten (Windows Server 2008)! Die Betätigung des Netzschalters kann je nach Betriebssystem- Einstellungen mit den Optionen "Nichts unternehmen", "Standby", "Ruhezustand"...
-
Seite 63: Server Konfigurieren
Industry Standard Servers - Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers). Beschreibungen zu Betriebssystemen, die nicht im Handbuch des Controllers beschrieben sind, finden Sie in der entsprechenden Readme-Datei unter : http://www.fujitsu.com/global/services/computing/server/ia/driver/index.html (für den EMEA-Markt). http://jp.fujitsu.com/platform/server/primergy/downloads/ (für den japanischen Markt). Operating Manual... -
Seite 64: Sas/Sata-Controller Konfigurieren
ServerView Suite DVD 2 unter Industry Standard Servers - Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers). Beschreibungen zu Betriebssystemen, die nicht im Handbuch des Controllers beschrieben sind, finden Sie in der entsprechenden Readme-Datei unter : http://www.fujitsu.com/global/services/computing/server/ia/driver/index.html (für EMEA). http://jp.fujitsu.com/platform/server/primergy/downloads/ (für Japan). Operating Manual... -
Seite 65: Konfiguration Und Betriebssystem-Installation Mit Dem Serverview Installation Manager
Hardwarekonfiguration des Servers ab. Diese Konfiguration wird automatisch erkannt. Beschreibungen zu Betriebssystemen, die nicht im Handbuch des RAID- Controllers beschrieben sind, finden Sie in den entsprechenden Readme-Dateien unter http://www.fujitsu.com/global/services/computing/server/ia/driver/index.html (für EMEA). http://jp.fujitsu.com/platform/server/primergy/downloads/ (für Japan). Wie Sie den ServerView Installation Manager bedienen sowie weitere Informationen finden Sie in dem zugehörigen Handbuch. -
Seite 66: Konfiguration Und Betriebssystem-Installation Ohne Den Serverview Installation Manager
Inbetriebnahme und Bedienung 6.4.4 Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager Onboard-SATA-Controller konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "Onboard-SATA-Controller konfigurieren" auf Seite 63 beschrieben. SAS/SATA-RAID-Controller mit "Integrated Mirroring Enhanced" konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "SAS/SATA-Controller konfigurieren"... -
Seite 67: Server Reinigen
Inbetriebnahme und Bedienung Server reinigen ACHTUNG! Schalten Sie den Server aus und ziehen Sie die Netzstecker aus der geerdeten Schutzkontakt-Steckdose. Teile im Gehäuseinneren dürfen nur von autorisiertem Fachpersonal gereinigt werden. Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel. Achten Sie darauf, dass keine Flüssigkeit in das Innere des Systems gelangt. - Seite 68 Inbetriebnahme und Bedienung Operating Manual TX100 S3...
-
Seite 69: Eigentums- Und Datenschutz
Eigentums- und Datenschutz Damit der Server nicht von seinem Aufstellplatz entfernt werden kann, kann er mit einem Stahlseil, das durch eine Lasche an der Rückseite geführt wird, an einen unbeweglichen Gegenstand angekettet werden. Um das System und die Daten intern gegen unbefugten Zugriff zu schützen, können die Sicherheitsfunktionen des BIOS-Setup aktiviert werden. - Seite 70 Eigentums- und Datenschutz Operating Manual TX100 S3...
-
Seite 71: Problemlösungen Und Tipps
Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch "Sicherheitshinweise und andere wichtige Informationen" und die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Wenn eine Störung auftritt, versuchen Sie diese entsprechend den Maßnahmen zu beheben: – die in diesem Kapitel beschrieben sind, –... -
Seite 72: Server Schaltet Sich Ab
Problemlösungen und Tipps Server schaltet sich ab Server Management hat einen Fehler erkannt Ê Prüfen Sie die Fehlerliste des System Event Logs im ServerView Operations Manager und versuchen Sie, den aufgetretenen Fehler zu beheben. Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê... -
Seite 73: Bildschirm Zeigt Flimmernde Streifen
Problemlösungen und Tipps Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bildschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms. Ê... -
Seite 74: Uhrzeit Und Datum Stimmen Nicht
Standardeinstellung die Systemzeit beim Herunterfahren überschreiben. Wenn Uhrzeit und Datum nach dem Aus- und Wiedereinschalten wiederholt falsch sind, tauschen Sie die Lithium-Batterie aus (Beschreibung siehe PRIMERGY TX100 S3 Server Upgrade und Maintenance Manual), oder wenden Sie sich an unseren Service. Laufwerke beim Systemstart „dead“... -
Seite 75: Fehlermeldung Am Bildschirm
Problemlösungen und Tipps Wenn das Laufwerk weiterhin als fehlerhaft ausgewiesen wird, dann tauschen Sie es aus. 8.10 Fehlermeldung am Bildschirm Die Bedeutung der Fehlermeldung wird in der Dokumentation zu den jeweiligen Komponenten und Programmen auf der ServerView Suite DVD 2 erklärt. 8.11 Erweiterungskarten oder Onboard-Geräte werden nicht erkannt... -
Seite 76: Tastatur Oder Maus Zeigt Keine Reaktion
Problemlösungen und Tipps 8.13 Tastatur oder Maus zeigt keine Reaktion Bei Tastatureingaben werden keine Zeichen angezeigt, oder der Mauszeiger bewegt sich nicht. Ê Überprüfen Sie, ob die Tastatur bzw. die Maus richtig angeschlossen ist. Wenn dies nicht der Fall ist oder Sie diese Komponenten selbst ausgetauscht haben, schließen Sie die entsprechenden Kabel an den Server an.
