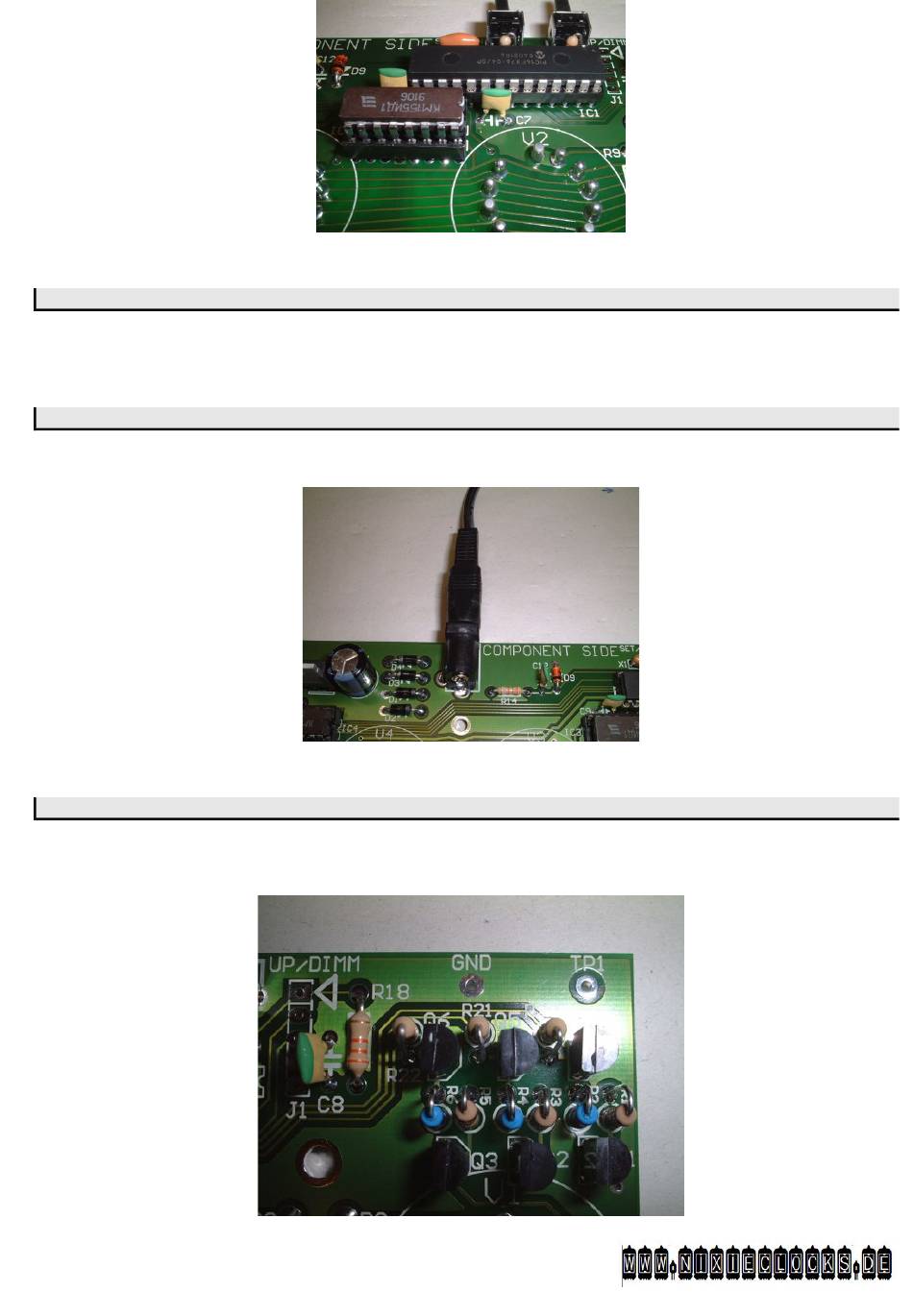

Abbildung 27: Die Markierungen der ICs und der Platine
15. Prüfen Sie alle Verbindungen
Bitte jetzt die gesamte Platine auf evtl. Lötzinnreste überprüfen, alle Bauteile prüfen, Lage der Dioden, ICs,
Kondensatoren, Transistoren etc. Führen Sie diesen Schritt bitte sorgfältig durch.
16. Verbindung mit Netzteil 9-12V AC!
Achtung: Berühren Sie die Platine nicht! Es besteht Hochspannung auf einigen Teilen der Platine.
Abbildung 28: Netzteilstecker in Buchse
17. Einstellen der korrekten Spannung
Messen Sie mit einem geeigneten, zertifizierten Messgerät und den Punkten TP1 (Test point 1) und GND (Masse).
Die Spannung sollte 170-180 Volt DC + - 10% betragen. Die Einstellung nehmen Sie an R24 vor.
Berühren Sie die Platine nicht.
Abbildung 29: Testpunkte TP 1 und GND
