Nixie Clock V1.06 Bauanleitung Und Bedienungsanleitung

Uhren bausatz

Werbung

Nixie Uhren Bausatz V1.06 Bauanleitung und Bedienungsanleitung
Software Version 6.2 - Rev. 11. 08. 2011
Diese Dokumentation ist Copyright geschützt. Sie darf nicht für geschäftliche Zwecke genutzt werden.
!
***!Achtung:!Wenn!Sie!den!Cool!Nixie!Converter!verwenden,!dann!ersetzen!Sie!bitte!C10!durch!den!
Tantal!Kondensator!1A10uF/16A35!Volt!und!IC2!(7805)!durch!den!Cool!Nixie!Converter.!C11!wird!nicht!
verwendet!!C3!wird!durch!einen!1000uF!/16V!Elko!ersetzt.!
Lesen!Sie!dazu!die!Lötanleitung!des!Cool!Nixie!Converters!durch.
Sicherheitshinweise:
Die Software für den Mikrocontroller wird nicht einzeln verkauft. Sie unterliegt meinem Copyright.
Ich weise hiermit ausdrücklich darauf hin, dass die angebotenen Bausätze nur von erfahrenen Hobby Elektronikern nachgebaut
oder betrieben werden sollten. Des Weiteren distanziere ich mich von eventuellen Schäden, die durch Nachbau oder Betrieb
entstehen können.
Diese Seiten enthalten zum Teil Hinweise und Schaltungen, die als Beispiele dienen oder zum Nachbau anregen sollen. Einige der
vorgestellten Geräte, Schaltungen etc. arbeiten mit Netzspannung.
Bei Aufbau, Inbetriebnahme oder bei Messungen und Reparaturen ist besondere Vorsicht walten zu lassen! Netzspannungen oder
andere in Geräten vorkommende Spannungen können tödlich sein!
Der Nachbau der Schaltungen geschieht auf eigene Gefahr. Die Funktionstüchtigkeit kann nicht garantiert werden, ebenso
wenig die Eignung für bestimmte Einsatzzwecke. Der Anwender hat die Eignung für seinen Anwendungsfall selbst zu überprüfen
und zu verantworten.
Für Schäden, die während oder als Folge des Nachbaus oder Betriebs entstehen, übernehme ich keine Haftung, insbesondere -
aber nicht ausschließlich - für Schäden, die aus mangelnder Fachkenntnis entstehen.
Sicherheitshinweis: Das Gerät steht unter Hochspannung und darf nur in geschlossenen, berührungssicheren Gehäusen
betrieben werden! Die VDE Bestimmungen sind zu beachten! Bitte lesen Sie vor Inbetriebnahme der Uhr diese Betriebsanleitung
vollständig und aufmerksam durch und halten sich an alle Hinweise! Bewahren Sie diese Betriebanleitung für zukünftige
Nachschlagezwecke gut auf. Sollte eine Röhre brechen, ziehen Sie sofort das Netzteil aus der Netzsteckdose, nehmen die Uhr
nicht mehr in Betrieb und kontaktieren Sie den Kundensupport.
Die Röhren sind aus Glas und können leicht brechen! Glassplitter können Schnittverletzungen verursachen! Kein Teil der Uhr darf
verschluckt werden oder in Körperöffnungen eingeführt werden! Das Netzteil darf nicht verschluckt oder in Körperöffnungen
eingeführt werden! Kein Teil der Uhr oder des Netzteils darf zu anderen Zwecken benutzt werden als in dieser Betriebsanleitung
beschrieben. Die Uhr darf nicht im Freien oder in nassen Räumen betrieben werden. Dazu zählen z.B. Badezimmer und Saunen.
Die Uhr darf niemals in Flüssigkeiten getaucht werden.
Es dürfen keine anderen Dinge mit der Uhr getan werden, als in dieser Betriebsanleitung beschrieben. Sollten Sie während der
Inbetriebnahme oder im Betrieb irgendeine abnormale Funktion feststellen, ziehen Sie sofort das Netzteil aus der Netzsteckdose,
nehmen Sie die Uhr nicht mehr in Betrieb und kontaktieren Sie den Kundensupport.
Die Uhr ist kein Spielzeug! Um unsachgemäße Handhabung zu vermeiden, halten Sie die Uhr von Kindern fern. Achten Sie darauf,
dass nur Personen, die die Betriebsanleitung komplett durchgelesen und verstanden haben mit der Uhr in Kontakt kommen.
Rechtliches: Die Schaltungen sind ausschließlich zur privaten Verwendung freigegeben.
Kommerzielle Nutzung der Schaltungen oder Software bzw. Teilen davon bedarf der ausdrücklichen schriftlichen Genehmigung.
Hinweis: Derjenige, der einen Bausatz fertig gestellt oder eine Baugruppe durch Erweiterung bzw. Gehäuseeinbau betriebsbereit
macht, gilt nach DIN VDE 0869 als Hersteller und ist verpflichtet, bei der Weitergabe des Gerätes alle Begleitpapiere mitzuliefern
und auch seinen Namen und Anschrift anzugeben.
Geräte, die aus Bausätzen selbst zusammengestellt werden, sind sicherheitstechnisch wie ein industrielles Produkt zu betrachten.
1

Werbung

loading

Inhaltszusammenfassung für Nixie Clock V1.06

  • Seite 1 Nixie Uhren Bausatz V1.06 Bauanleitung und Bedienungsanleitung Software Version 6.2 - Rev. 11. 08. 2011 Diese Dokumentation ist Copyright geschützt. Sie darf nicht für geschäftliche Zwecke genutzt werden. ***!Achtung:!Wenn!Sie!den!Cool!Nixie!Converter!verwenden,!dann!ersetzen!Sie!bitte!C10!durch!den! Tantal!Kondensator!1A10uF/16A35!Volt!und!IC2!(7805)!durch!den!Cool!Nixie!Converter.!C11!wird!nicht! verwendet!!C3!wird!durch!einen!1000uF!/16V!Elko!ersetzt.! Lesen!Sie!dazu!die!Lötanleitung!des!Cool!Nixie!Converters!durch. Sicherheitshinweise: Die Software für den Mikrocontroller wird nicht einzeln verkauft. Sie unterliegt meinem Copyright.
  • Seite 2 Teile Liste V1.06 Nixie clock kit Checked Bezeichnung Teile Nummer Kondensatoren  Kondensator 470uF/25V *** C3***, C11***  Kondensator 4,7 uF /250-350V  Kondensator 10uF-100uF /16-63V *** C10***  Kondensator 2,2 nF  Kondensator 47 pF  Kondensator 22 nF C5, C7, C8, C9, C12 Widerstände...

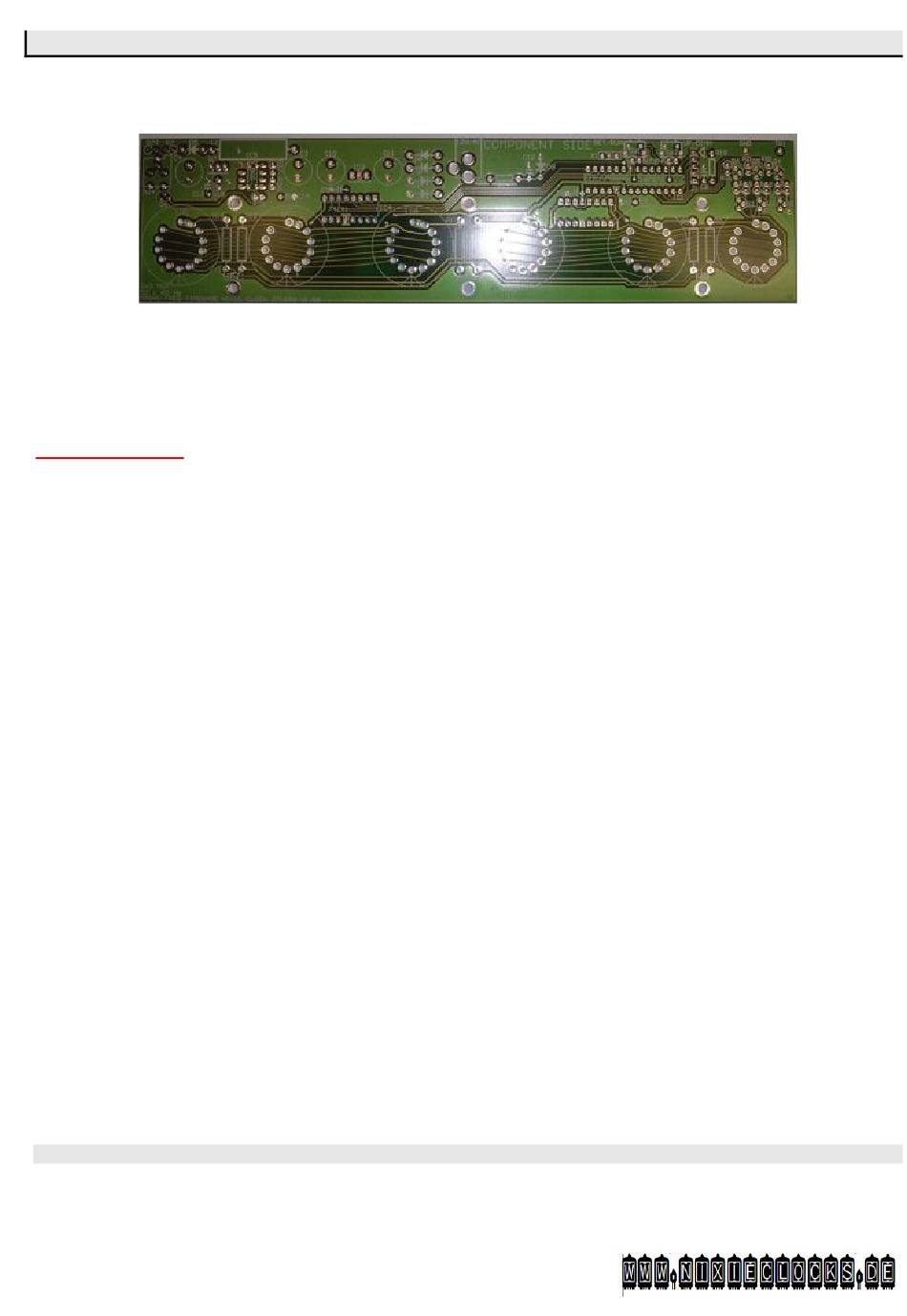

  • Seite 3 Die PLATINE Abbildung 1: Die Komponenten Seite der Platine Abbildung 2: Die Lötseite 1. Einbau der Mouser Pins Abbildung 3: Mouser Pins Abbildung 4: Pins eingelötet in die Platine Bitte stecken Sie die Pins durch die Löcher. Diese geschieht auf der Lötseite. Die Pins werden auf der Komponentenseite verlötet.
  • Seite 4 2. Einbau der Dioden Bitte jetzt die Dioden D1, D2, D3, D4, D5 und D9 einlöten. Achten Sie unbedingt auf die Lage der Ringe. Abbildung 5: Dioden eingelötet in Platine 3. Einbau der Widerstände Um den Einbau weiterer Teile zu vereinfachen, löten Sie jetzt bitte alle liegenden Widerstände ein. (R8, R9, R10, R11, R12, R13, R14, R18) Abbildung 6: Widerstände liegend in Platine 4.
  • Seite 5 Achten Sie auf die Markierung in den Fassungen. Diese müssen mit der Markierung auf der Platine übereinstimmen. Der Sockel für den NE555 wird nicht benutzt, auch wenn er in Abbildung 7 zu sehen ist. Die Effektivität des Schaltnetzteils ist höher, wenn kein Sockel verwendet wird. Abbildung 7: die Sockel für die ICs Abbildung 8: Sockel in Platine verlötet Abbildung 9: 4 Pins außen verlötet.
  • Seite 6 6. Einbau der Kondensatoren Löten Sie nun die Kondensatoren C5, C7, C8, C9, C12, C13, C14 ein. Biegen Sie die Beine ein wenig auseinander, bevor Sie die Bauteile in die Platine stecken. Abbildung 12: die Kondensatoren (C8 nicht abgebildet aber identisch zu C5) 7.
  • Seite 7 9. Einbau des Trimmers R24 Der Trimmer wird benutzt, um die Spannung von 170-180V DC einzustellen. Abbildung 17: Trimmer R24 10. Einbau Widerstände (stehend) Achten Sie auf die Markierung auf der Platine. Das dickere Teil dort, wo der große Kreis ist, der 2. Draht in den dünnen Kreis.
  • Seite 8 Abbildung 21: Buchse Netzteil Abbildung 22 Die Taster – zum Stellen der Uhr 13. Einbau Transistor FET 7304 und des TS7805 (IC2) Q7 und IC 2- oder Cool Nixie Converter– achten Sie auf die richtige Lage des Kühlkörpers. Abbildung 23: Q7 (FET) und IC 2 (7805) Abbildung 24: FET 7304 Abbildung 25: Markierung 7805 Kühlkörper 14.
  • Seite 9 Abbildung 27: Die Markierungen der ICs und der Platine 15. Prüfen Sie alle Verbindungen Bitte jetzt die gesamte Platine auf evtl. Lötzinnreste überprüfen, alle Bauteile prüfen, Lage der Dioden, ICs, Kondensatoren, Transistoren etc. Führen Sie diesen Schritt bitte sorgfältig durch. 16.
  • Seite 10 Stellen Sie die korrekte Spannung an R24 ein (170-180V DC +- 10%). Abbildung 30: Trimmer R 24 Abbildung 31: Test Punkte 18. Einsetzen der Röhren Ziehen Sie das Netzteil ab und warten sie mindestens 30 Sekunden, bevor sie fortfahren. Die Röhren sind sehr empfindlich gegen zu starkes Drücken.
  • Seite 11: Einschalten

    Wenn die Uhr das korrekte Zeitsignal während des Einschaltvorganges empfangen hat, wird sie sich automatisch stellen. Sie können die angezeigte DCF 77 Zeit dauerhaft um eine Stunde vor- oder um eine Stunde zurücksetzten. Die Reichweite des DCF77 Signals beträgt etwa 2000 km um Frankfurt/Main. DCF77 funktioniert nicht außerhalb Europas.
  • Seite 12 wechseln und bei “12 34 56” anfangen zu laufen einen besseren Empfang zu gewährleisten. Die Uhr und Sie können die Uhrzeit mit den Tasten, wie in wird nach einem korrekten Zeitsignal suchen. Richten 7.3 beschrieben, stellen. Sie Ihre Antenne im rechten Winkel nach Frankfurt aus.
  • Seite 13 Beispiel 2: Wenn Sie die Röhren von 02:00 Uhr bis 06:59 Uhr abschalten möchten, dann legen Sie Pin 22 und Pin 23 an GND. Im folgenden Bild werden die Röhren von 00:00 Uhr bis 04:59 Uhr abgeschaltet (Drahtbrücke von Pin 8 (GND) nach Pin 22 (RB0)..
