Die PLATINE

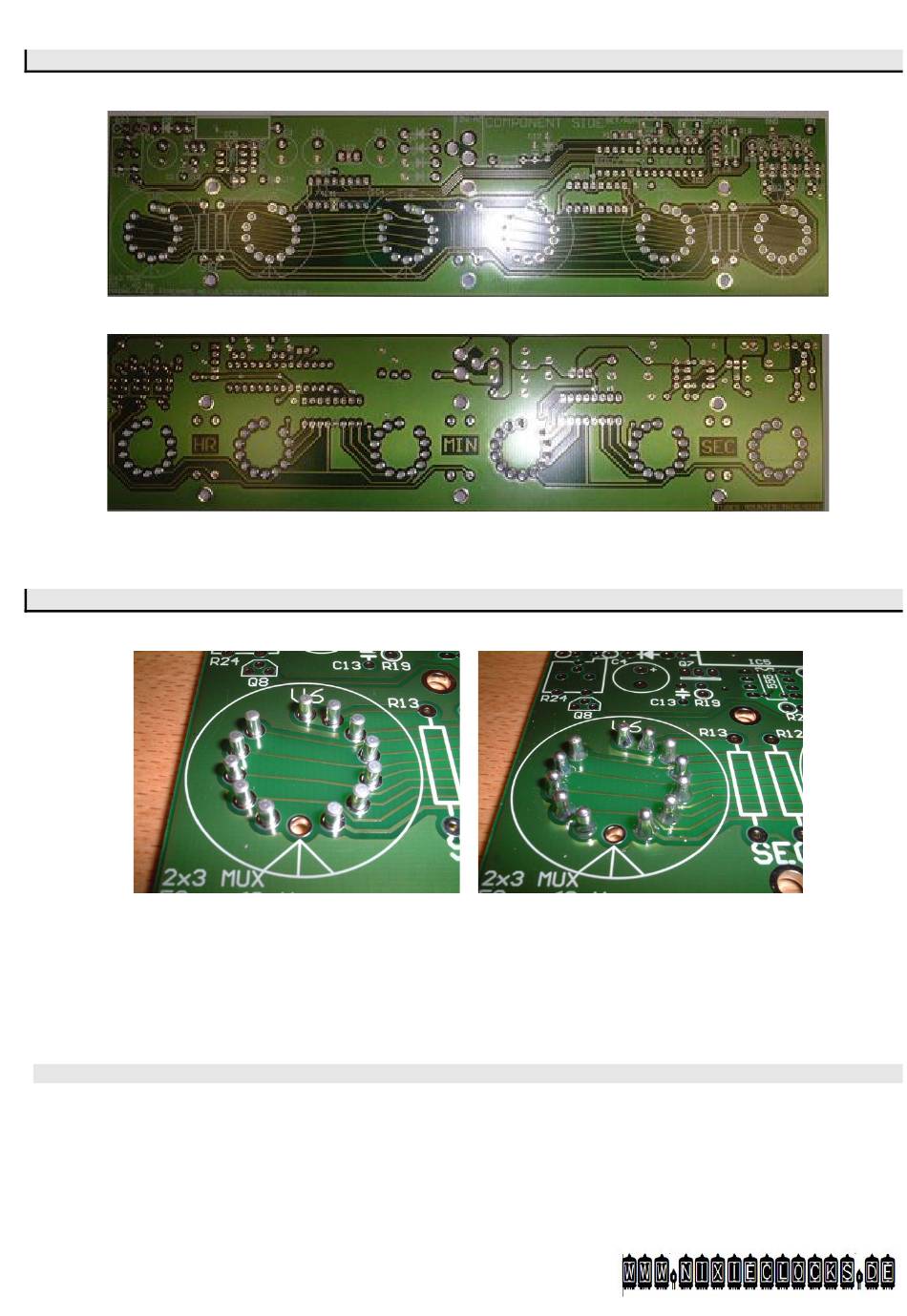

Abbildung 1: Die Komponenten Seite der Platine
Abbildung 2: Die Lötseite
1. Einbau der Mouser Pins
Abbildung 3: Mouser Pins
Abbildung 4: Pins eingelötet in die Platine
Bitte stecken Sie die Pins durch die Löcher. Diese geschieht auf der Lötseite. Die Pins werden auf der
Komponentenseite verlötet. Sie müssen den einen Pin vorne (das Dreieck auf der Platine zeigt auf diesen Pin) nicht
einlöten, da die Röhre an diesem Pin keine interne Verbindung hat. Das spart teure Pins.
Achten Sie auf eine gute Verbindung der Lötstellen. Die Komponentenseite mit weißem Text ist in nach Fertigstellung
die Unterseite, wenn die Platine in das Uhrengehäuse gebaut wird. Die Röhren werden auf der Lötseite („tubes
mounted this side") eingesetzt.
