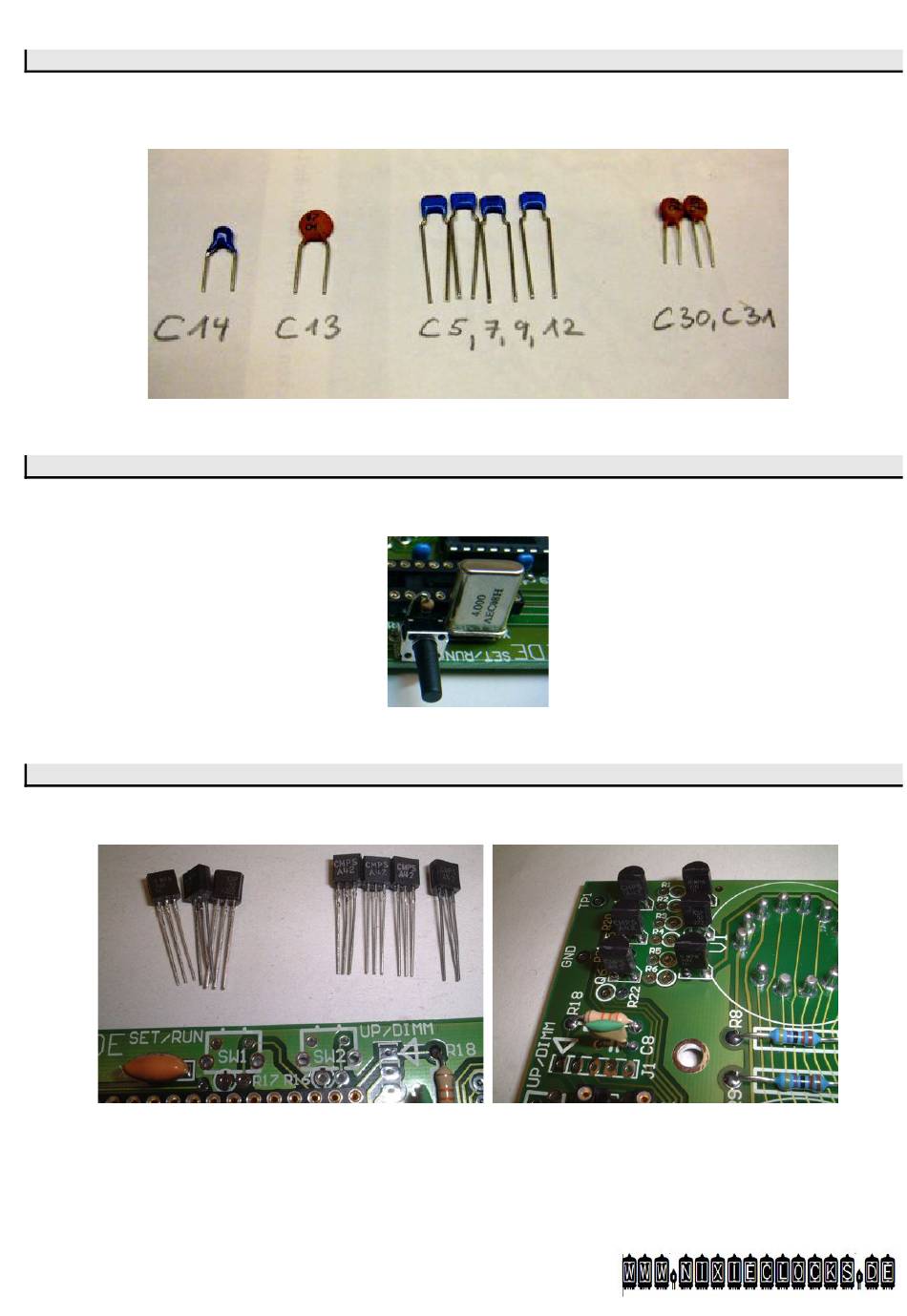

6. Einbau der Kondensatoren
Löten Sie nun die Kondensatoren C5, C7, C8, C9, C12, C13, C14 ein.
Biegen Sie die Beine ein wenig auseinander, bevor Sie die Bauteile in die Platine stecken.
Abbildung 12: die Kondensatoren (C8 nicht abgebildet aber identisch zu C5)
7. Einbau Quarz
Die beiden äußeren Löcher sind für den Quarz bestimmt. Achten Sie darauf, das der Quarz etwa 1mm über der
Platine steht, also diese nicht berührt.
Abbildung 13: der Quarz
8. Einbau der Transistoren
Bitte beachten Sie, dass es sich um 2 Typen handelt. Auf dem linken Bild sind die linken die MPSA 92, die rechten
MPSA42. Bitte vertauschen Sie diese nicht beim Einbau.
Abbildung 15: Q1, 2, 3 - Q4, 5, 6 und Q8
Abbildung 16: Transistoren in Platine
Achten Sie auf die Position beim Einbau. Die Lage ist auf der Platine eingezeichnet.
6
