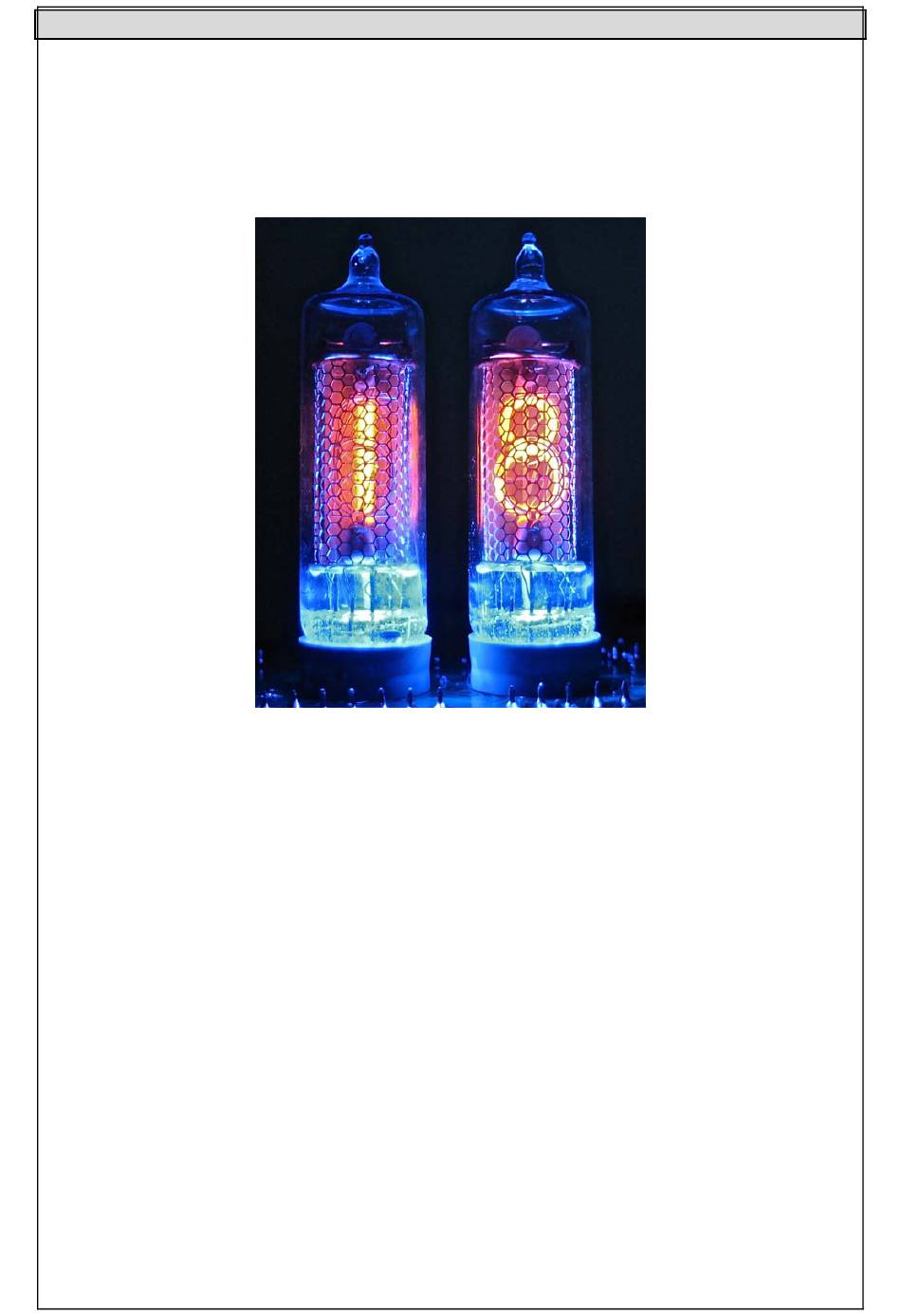

Bauanleitung Temp'n'Glow Nixie Thermometer IN‐16 Röhren
Temp'n'Glow, der neue Geheimtipp unter Uhrenk nnern, ist ein Nixie‐Röhren Thermometer mit den
Schneller, sicherer Aufbau ohne jeglichen Abgleich zeichnen diesen Bausatz ebenso aus wie sein
Doch auch die Technik kommt bei "Temp'n'Glow" nicht zu kurz.
Eine intelligente Menüführung macht die Bedienung zum Kinderspiel.
Einstellbares Wechselintervall, Fehlererkennung und viele weitere Features sind Standard bei
Ein weiteres Highlight ist die sogenannte Cathod Poisoning Prevention. Dieses Feature lässt die
Ziffern der Röhren zu bestimmten Zeiten durchlaufen (Slot‐Machine Effekt).
Achten Sie beim Kauf von Nixie Thermometern unbedingt auf dieses wichtige Feature, denn dadurch
werden die Kathoden vor Ablagerungen geschützt was den "Totzoneneffekt" völlig abstellt und eine
So werden Sie lange Freude haben an Ihrem "Temp'n'Glow" NixieRöhren
e
schlanken, schönen IN‐16 Röhren.
modern r Look.
e
"Temp'n'Glow".
e
,
noch längere Lebensdauer bewirkt.
Thermometer!
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Nixie Clock Temp’n’Glow
Inhaltszusammenfassung für Nixie Clock Temp’n’Glow
- Seite 1 Bauanleitung Temp’n’Glow Nixie Thermometer IN‐16 Röhren Temp'n'Glow, der neue Geheimtipp unter Uhrenk nnern, ist ein Nixie‐Röhren Thermometer mit den schlanken, schönen IN‐16 Röhren. Schneller, sicherer Aufbau ohne jeglichen Abgleich zeichnen diesen Bausatz ebenso aus wie sein modern r Look. Doch auch die Technik kommt bei "Temp'n'Glow" nicht zu kurz. Eine intelligente Menüführung macht die Bedienung zum Kinderspiel. Einstellbares Wechselintervall, Fehlererkennung und viele weitere Features sind Standard bei "Temp'n'Glow". Ein weiteres Highlight ist die sogenannte Cathod Poisoning Prevention. Dieses Feature lässt die Ziffern der Röhren zu bestimmten Zeiten durchlaufen (Slot‐Machine Effekt). Achten Sie beim Kauf von Nixie Thermometern unbedingt auf dieses wichtige Feature, denn dadurch werden die Kathoden vor Ablagerungen geschützt was den "Totzoneneffekt" völlig abstellt und eine , noch längere Lebensdauer bewirkt. So werden Sie lange Freude haben an Ihrem "Temp'n'Glow" NixieRöhren Thermometer! ...
-
Seite 2: Inhaltsverzeichnis
Bauanleitung Temp’n’Glow Nixie Thermometer IN‐16 Röhren INHALTSVERZEICHNIS 1. Sicherheit und Rechtliches ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐3 2. Features ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐4 3. Funktionsbeschreibung ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐4 4. Menü/Einstellungen: ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐5 5. Besondere Hinweise zu den IN‐16 Röhren‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐7 6. Bauteile Liste ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐8 7. Einlöten der Bauteile ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐9 8. Aufbau des Glimmlampenhalters ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 10 9. inlöten der Röhren ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 11 10. Einlöten der LED ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 12 11. Abstellen der Unterbodenbeleuchtung durch „Hafties“ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 13 12. ... -
Seite 3: Sicherheit Und Rechtliches
Bauanleitung Temp’n’Glow Nixie Thermometer IN‐16 Röhren 1. Sicherheit und Rechtliches Die Software für den Mikrocontroller wird nicht einzeln verkauft. Sie unterliegt unserem Copyright. Ich weise hiermit ausdrücklich darauf hin, dass die angebotenen Bausätze nur von erfahrenen Hobby lektronikern nachgebaut oder betrieben werden sollten. Des Weiteren distanziere ich mich von eventuellen Schäden, die durch Nachbau oder Betrieb entstehen können. iese Seiten enthalten zum Teil Hinweise und Schaltungen, die als Beispiele dienen oder zum Nachbau anregen sollen. Einige der vorgeste en Geräte, Schaltungen etc. arbei n mit Netzspannung. ei Aufbau, Inbetriebnahme oder bei Messungen und Reparaturen ist besondere Vorsicht walten zu assen! Netzspannungen oder andere in Geräten vorkommende Sp annungen können tödlich sein! ... -
Seite 4: Features
Bauanleitung Temp’n’Glow Nixie Thermometer IN‐16 Röhren 2. Features ‐ Eingangsspannung von 10 ‐ 14 Volt ‐ geringe Stromaufnahme nur 150 mA ‐ Standard Stecker Netzteil für weltweiten Eins atz liefe rbar ‐ hoher Wirkungsgrad durch Schaltnetzteiltechnologie ‐ ausschaltbare Boden beleuchtung der Röhren ‐ Platinenbeleucht durch Rückwärtslicht der LEDs (abstellbar) ‐ sehr nachbausicher ‐ keine SMD Teile ‐ ausgeklügelte Software mit Ben utzermenü ‐ Crossfading in 5 Stufen wählbar oder aus schaltbar ‐ Cathode poisoning pre vention ‐ bis zu 2 Temperaturfühler anschließbar ‐ "Minuszeichenröhre" ‐ "Minuszeichenröhre" auc h ersetzbar durch linken Dezimalpunkt ‐ Fehlererkennung bei defekt en Temperatur‐Fühler oder fehlerhaften Signal ‐ kleine, kompakte Platine ‐ hochwertige Epoxy‐Platine ‐ Einfache 2‐Knopfbedienung ‐ incl. Montage‐Abstandsbolzen ‐ Wechselzyklus zwischen i nnen und außen wählbar ‐ alle Einstellungen werden bei Stromausfall gespeichert ‐ kein Abgleich notwendig ‐ Messbereich von ‐55° C bis +99°C bzw. ‐67°F bis +99°F ‐ Messgenauigkeit: ±0,5°C im Messbereich von ‐10 °C bis +85°C ... -
Seite 5: Menü/Einstellungen
Bauanleitung Temp’n’Glow Nixie Thermometer IN‐16 Röhren 4. Menü/Einstellungen: Taster „Menu“ schaltet das Benutzermenü in folgender Reihenfolge im Kreis Durch: Temperaturanzeige >> Wechselintervall >> Crossfadingwert >> Anzahl Fühler >> Ein heit >> CP Prevention Nach „CP Prevention“ kehrt man durch erneuten D ruck auf Taste „Menu“ wieder auf „Temperaturanzeige“ zurück Den Menüpunkt zeig die linke Röhre wie folgt an: 1 = Wechselinterv all 2 = Crossfad ingwe rt 3 = Anzahl Fühler 4 = Einheit 5 = CP Prevention ähren d man sich im Menü befindet: ist das Crossfading und CP Prevention generell ausgeschaltet. blinkt der rechte Dezimalpunkt der rechten Röhre im Rhythmus von 0,25 Sekunden ist das Minuszeichen bzw. der linke Dezimalpunkt der linken Röhre generell ausgeschalt et. Nach Anwahl des Menüpunktes kann mit Taster „Set“ der Einstellwert geändert werden. Der Einstellwert wird durch die rechte Röhre angezeigt. Durch jeden Druck auf Taster „Set“ wird der instellwert um einen Schritt nach oben gezählt. Nach Erreichen des höchsten Wertes beginnt die ertereihe wieder von vorne. Nachfolgend sind die Einstellwerte beschrieben. „1“ = Wechselintervall Das Display zeigt „1x“ wobei der Wert x den Wertebereich 1‐9 (in Sekunden) hat. Bedeutung von Wert x: Die Temperatur wird aktualisiert, bzw. aktualisiert und gleichzeitig von Innen‐ uf Außentemperatur (bzw. umgekehrt) umgeschaltet, im Rhythmus des in diesem Menüpunkt ingestellten Wertes in Sekunden. Auslieferzustand ist 2 Sekunden. ... -
Seite 6: Fehleranzeige
Bauanleitung Temp’n’Glow Nixie Thermometer IN‐16 Röhren Diese wird wie folgt ausgeführt: Das Minuszeichen, bzw. der linke Dezim alpunkt der linken Röhre und der rechte Dezimalpunkt der rechten Röhre werden eingeschaltet. Die Ziffern 0‐9 b eider Röhren werden durchgescrollt. auer des Scrollvorgangs: 4 Sekunden Danach wird die Anzeige der Temperatur fortgesetzt. Erklärung der Cathode Poisoning Prevention. Dieses Feature lässt die Ziffern der Röhren zu bestimmten Zeiten durchlaufen (Slot‐Machine Effekt). Durch dieses wichtige Feature werden die Kathoden (Ziffern) vor Ablagerungen geschützt, was den "Totzoneneffekt" völlig abstellt und eine noch längere Lebensdauer der Röhren bewirkt. Anzeigegrenzen: inkt die (theoretische) Temperatur auf unter ‐99 oder steigt sie auf über +99 °C bzw. °F bleibt die nzeige auf ‐99 bzw. auf +99 stehen. Fehleranzeige: Ist einer der beiden Messfühler nicht angeschlossen oder es erfolgt ein fehlerhaftes Signal, so wird "99" ngezeigt und das Minuszeichen bzw. linker Dezimalpunkt blinkt im Rhythmus von 0,25 Sekunden (kein rossfading). Der rechte Dezimalpunkt der rechten Röhre bleibt aber in seiner Funktion unverändert. Grundeinstellung: Menüpunkt 1 = Wechselintervall = 2 Sekunden Menüpunkt 2 = Crossfadingwer t = 3 = mittelschnelles Cross fading Menüpunkt 3 = Anzahl Fühler = 2 = zwei Temperaturfühle r Menüpunkt 4 = Einheit = 1 = °C Menüpunkt 5 = CP Prevention = 1 = CP Prevention ist ein ServiceMode und FirmwareVersionAnzeige: Um in den Service‐Mode zu gelangen muss Taster 1 gehalten werden während das Thermometer an die Spannung angeschlossen wird. Beim Betreten des Service Modes zeigt die Anzeige „10“. Durch jeden Druck auf Taster 2 (SET) wird folgende Anzeigereihe durchgeschaltet: ... -
Seite 7: Besondere Hinweise Zu Den In-16 Röhren
Bauanleitung Temp’n’Glow Nixie Thermometer IN‐16 Röhren 5. Besondere Hinweise zu den IN16 Röhren Von der IN‐16 Nixie Röhre gibt es v erschiedene Varianten. Die eine hat bereits eine Bohrung mit Ø4 mm m Abstandshalter, die andere hat k eine. ier sehen sie diesen Unterschied: Mit Loch: ohne Loch: Sollten Sie keine Unterbodenbeleuchtung der Röhren einbauen, ist dieser Unterschied für Sie unwichtig. Sollten Sie aber eine Unterbodenbeleuchtung einbauen, müssen Sie ihn beachten. Falls Sie die Variante mit Bohrung im Abstandshalter verwenden, brauchen Sie nichts daran verändern, da die LED genau in diese Bohrung passt. Verwenden Sie jedoch die Variante ohne Bohrung, dann müssen Sie in den Abstandshalter genau mittig ein Loch von Ø4,5 mm bohren. Neh men Sie dazu unbedingt den Abstandshalter von der Röhre. Hinweis: Bei Nocrotec erhalten Sie Röhrensets MIT LOCH im Abstandshalter HIER Kleiner Tipp: Nachdem Sie gebohrt haben, bringen Sie vor dem Einfädeln des Abstandshalters an den nschlussdrähten der Nixie Röhren gleich einen Wendeltreppen‐Schnitt an, dann geht das Einfädeln in en Abstandshalter und die Platine viel einfacher. Abbildung 1 Stufenschnitt ... -
Seite 8: Bauteile Liste
Bauanleitung Temp’n’Glow Nixie Thermometer IN‐16 Röhren 6. Bauteile Liste Part No Menge Beschreibung BRD1 Platine „Hafties“ Keramik-Kondensator 1 nF C10-C16 Vielschicht-Kondensator 100 nF Elektrolyt-Kondensator 4.7µF, U=250V Elektrolyt-Kondensator 220µF/25V Resonator, 3-pin, 4MHz Diode UF4004 Diode, 1N4004 H1-H4 Schraube M3x6mm H1-H4 Distanzbolzen M3 Länge: 15 mm Mutter, StVz, M3 IC1-2 74141 oder Vergleichstyp ATtiny461-20PU... -
Seite 9: Einlöten Der Bauteile
Bauanleitung Temp’n’Glow Nixie Thermometer IN‐16 Röhren 7. Einlöten der Bauteile WICHTIG: Sollten Sie unser Acrylgehäuse erworben haben, lesen Si e bitte die Dokumentation dazu erst durch! Löten Sie zuerst alle flachen Bauteile wie Widerstände und Dioden ein. Widerstand R42: Dieser wird nur dann bestückt, wenn keine Glimmlampe (GL1 ), sondern der linke Dezimalpunkt der linken Röhre als Negativ‐Vorzeichen verwendet werden soll. Bei Verwendung von Glimmlampe GL1 sollte R42 somit nicht bestückt werden. Dann folgen die ICs. IC3 wird gesockelt, also hier zuerst den Sockel einlöten. Beim Einlöten der ICs bitte unbedingt auf die Kerbe achten. Danach die Kondensatoren, den Resonator CR1 und die Spule L1. Der Resonator hat keine Polung. Abbildung 2: Widerstände und Dioden eingelötet Abbildung 3 Kondensatoren, Resonator und Jumperstifte Jetzt löten Sie bitte die Transistoren T1, T2, T3 und IC6 ein. T3 und T6 haben einen Kühlkörper. Die Bauteile ... -
Seite 10: Aufbau Des Glimmlampenhalters
Bauanleitung Temp’n’Glow Nixie Thermometer IN‐16 Röhren Abbildung 4 Platine fast fertig bestückt Drehen Sie die Platine jetzt um und löten den Halter für die Glimmlampe ein, wenn Sie es wünschen. Sie können die Glimmlampe auch ohne Halter montieren. Die Drähte der Glimmlampe sollten mit chrumpfschlauch gegen Berührung gesichert werden. Lesen Sie weiter bei Punkt 9. „Einlöten der öhren“. Aufbau des Glimmlampenhalters ‐ Sicherungshalterlasche abschneiden ‐ Sicherungshalter Kontakte absch neiden ‐ 1 mm Draht recken ‐ 1 mm Draht von hinten anlöten ... -
Seite 11: Inlöten Der Röhren
Bauanleitung Temp’n’Glow Nixie Thermometer IN‐16 Röhren 9. Einlöten der Röhren Als nächste werden die Röhren eingelötet. Die Röhre bekommt jetzt einen „Stufenschnitt“, damit sie sich die Drähte besser in die Löcher auf der Platine „einfädeln“ lassen. Der längste Draht sollte die Anode sein. Diese ist in der Röhre hinten zu finden. Sie hat eine weiße Markeierung. Abbildung 5 Röhren Stufenschnitt er längste Draht, der beim Stufenschnitt stehen bleiben sollte, ist die Anode. Diese ist in der Röhre inten zu finden. Sie hat eine weiße Markeierung. Auf dem Bild als „Anode“ gekennzeichnet. ... -
Seite 12: Einlöten Der Led
Bauanleitung Temp’n’Glow Nixie Thermometer IN‐ 16 Röhren Führen Sie jetzt die Drähte in die Löcher ein. Richten Sie die Röhren rechtwinklig aus, schieben den Distanzring so weit nach unten, dass der kürzeste Draht noch unten herausschaut und löten Sie sich orsichtig ein. Sie sollten erst einmal 2 Drähte einlöten und die Winkel prüfen. Jetzt löten Sie den Rest er Drähte fest. ... -
Seite 13: Abstellen Der Unterbodenbeleuchtung Durch „Hafties
Bauanleitung Temp’n’Glow Nixie Thermometer IN‐16 Röhren Abbildung 9 LED Montage 11. Abstellen der Unterbodenbeleuchtung durch „Hafties“ Die LEDs beleuchten auch die Unterseite der Platine, was einen wunderschönen Effekt in einem Plexiglasgehäuse bei Nacht erzeugt. Falls sie den Effekt nicht möchten, können Sie aber im Handumdrehen mit den beiliegenden „Hafties“ die LEDs nach unten hin abdichten und somit das Licht nach unten abblocken. Um die Unterbodenbeleuchtung abzustellen kneten Sie ein Haftie eine halbe Minute durch und formen s dann es zu einer Kugel. Drücken sie die Kugel vorsichtig auf die LED. Achten Sie darauf dass Sie nicht ie Drähte der LED gegen die Pins der Nixie Röhren drücken. Abbildung 10 Hafties 12. Anschluss der Temperatursensoren Sie haben die Möglichkeit, einen oder zwei Sensoren anzuschließ en. Der Temperatursensor (auf der Platine mit IC6 bezeichnet) sollte nicht bestückt werden, da die Temperatur in direkter Nähe der Platine höher als die Raumtemperatur ist und somit die Temperaturanzeige verfälscht würde. Diese Bauteileposition ist nur für Testzwecke vorgesehen. ... -
Seite 14: Inbetriebnahme
Bauanleitung Temp’n’Glow Nixie Thermometer IN‐16 Röhren 14. Inbetriebnahme Alle notwendigen Einstellungen können mit Hilfe des Menüs vorgenommen werden. Das Thermometer muss in ein Gehäuse eingebaut werden, damit die Platine und die Bauteile vor Berührungen geschützt sind. Montieren Sie die 4 Distanzbolzen als Standfüße. Bitte prüfen Sie jetzt alle Lötstellen noc h einmal ganz enau. Stecken Sie das Netzteil ein und berühren Sie nichts auf der Platine (170 Volt DC ). ie Initialisierung sollte jetzt beginnen und die Temperatur(en) sollten angezeigt werden. Power up: Beim Einstecken bzw. Einschalten des Thermometers benötigt die Schaltung ca. 2 Sekunden für die Initialisierung. Während dieser Zeit zeigt die Anzeige unbestimmte Zahlenwerte an, da nach wird die korrekte Temperatur angezeigt. ...
