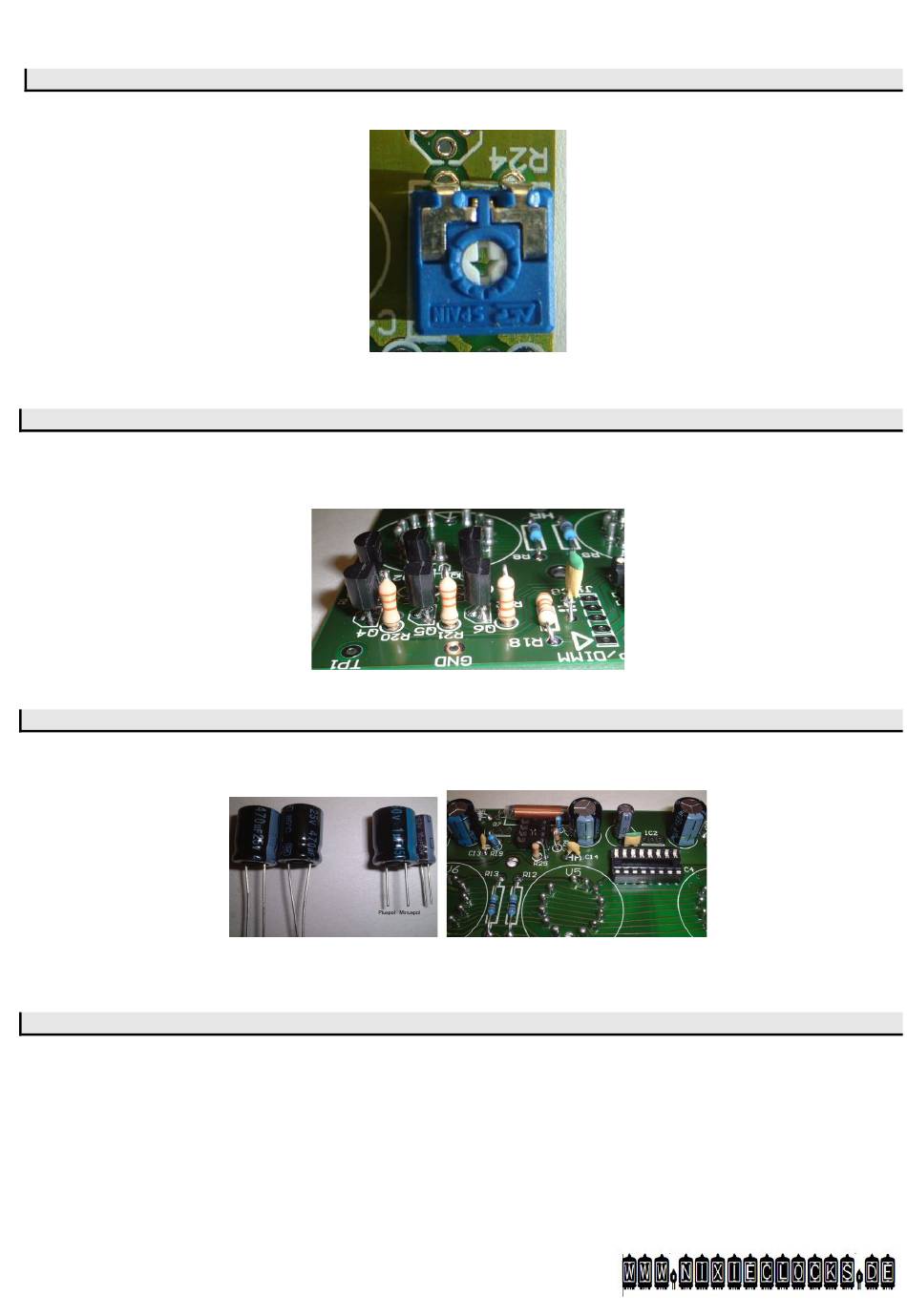

9. Einbau des Trimmers R24
Der Trimmer wird benutzt, um die Spannung von 170-180V DC einzustellen.
Abbildung 17: Trimmer R24
10. Einbau Widerstände (stehend)
Achten Sie auf die Markierung auf der Platine. Das dickere Teil dort, wo der große Kreis ist, der 2. Draht in den
dünnen Kreis.
11. Einbau der Kondensatoren
Achten Sie bitte auf den korrekten Einbau. (Plus und Minus Pol) Das lange Drahtende ist PLUS, der Graue Bereich
auf den Kondensator ist MINUS. Auf diesem Bild wurden die beiden Drähte der rechten Kondensatoren gekürzt.
Abbildung 19: Kondensatoren C3, C4, C11, C10 – oder Tantal Kondensator 1-10uF
12. Einbau der Buchse sowie der Taster
Plazieren Sie die Buchse und die Taster und löten Sie diese ein.
Löten Sie die Buchse mit etwas mehr Lötzinn. Die Löcher sind gross.
