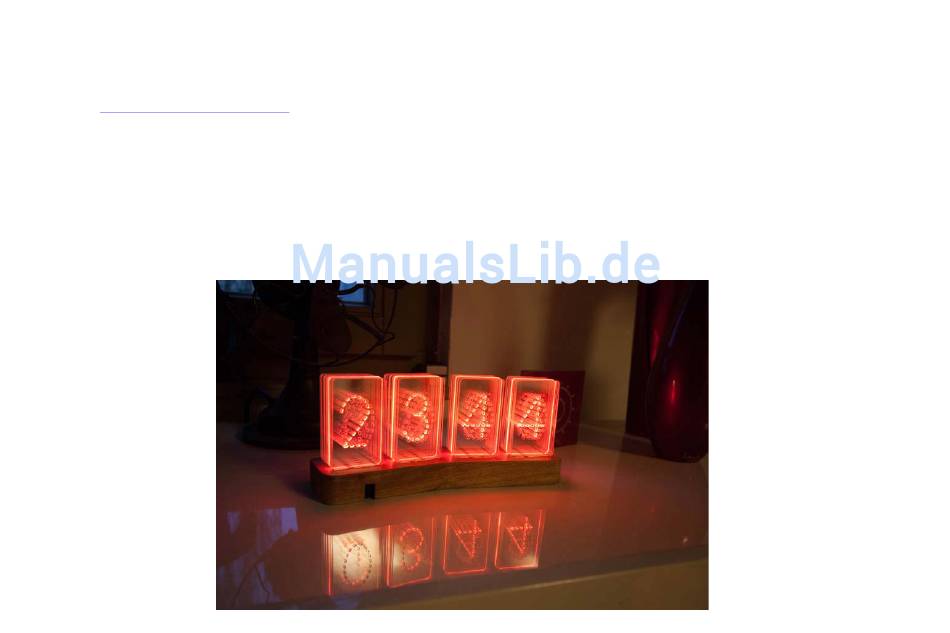

Lötanleitung Acryl Nixie Clock
Autor: Cornelius Franz
Bezugsadress: www.du-kannst-mitspielen.de

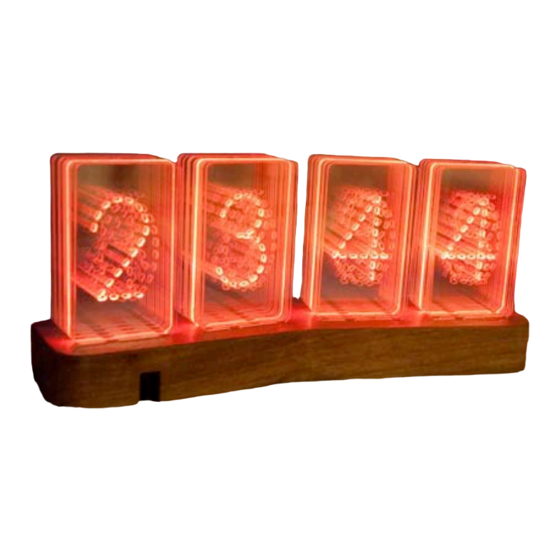

Die Acryl Nixie Clock zeigt auf hintereinander stehenden Acrylglasplatten, welche mit Zahlen von 0 bis 9 graviert sind die Uhrzeit an. Die Uhr kann
mittels Fernbedienung gestellt und in der Leuchtfarbe verändert werden. Der Aufbau kann mit oder ohne Sekundenanzeige erfolgen.
Die verwendeten LEDs sind in SMD Bauform, der Rest für Durchsteckmontage. Bitte lest euch die Anleitung in Ruhe durch und geht behutsam an
die Arbeit.
Für den Aufbau werden ein guter Lötkolben, ein Seitenschneider, Lötzinn (0,5mm Durchmesser eignet sich sehr gut) und etwas Lötfett benötigt.
Zum Reinigen der Platine und Entfernen der Flussmittelreste sollte Isopropanol verwendet werden.
Viel Spaß beim Aufbau!
Werbung
Verwandte Anleitungen für Nixie Clock Acryl
Inhaltszusammenfassung für Nixie Clock Acryl
- Seite 1 Lötanleitung Acryl Nixie Clock Autor: Cornelius Franz Bezugsadress: www.du-kannst-mitspielen.de Die Acryl Nixie Clock zeigt auf hintereinander stehenden Acrylglasplatten, welche mit Zahlen von 0 bis 9 graviert sind die Uhrzeit an. Die Uhr kann mittels Fernbedienung gestellt und in der Leuchtfarbe verändert werden. Der Aufbau kann mit oder ohne Sekundenanzeige erfolgen. Die verwendeten LEDs sind in SMD Bauform, der Rest für Durchsteckmontage. Bitte lest euch die Anleitung in Ruhe durch und geht behutsam an die Arbeit. Für den Aufbau werden ein guter Lötkolben, ein Seitenschneider, Lötzinn (0,5mm Durchmesser eignet sich sehr gut) und etwas Lötfett benötigt. Zum Reinigen der Platine und Entfernen der Flussmittelreste sollte Isopropanol verwendet werden. Viel Spaß beim Aufbau!
- Seite 2 Die Platinen kommen als vierer Nutzen. Es empfiehlt sich diese vor dem Löten zu vereinzeln. Die Platinen für jede einzelne Zahlenreihe sind identisch. Die zur Ansteuerung benötigten Bauteile werden nur auf die erste Platinenrückseite (sitzt am Ende links im Gehäuse) verlötet.
- Seite 3 Begonnen wird mit den beiden Fassungen für Atmega und Echtzeituhr. Beide werden entsprechend der nebenstehenden Abbildung mit allen Beinchen verlötet. Nun werden Resonator und Uhrenquarz verlötet. Der Uhrenquarz muss mit seinem Gehäuse auf das nebenstehende Massepad gelötet werden. Lötfett hilft, damit das Gehäuse das Zinn aufnimmt. Das Auflöten sollte so schnell wie möglich erfolgen, da bei zu großem Hitzeeintrag die Gefahr besteht, dass sich der Quarz von innen selbst ablötet und somit unbrauchbar wird.
- Seite 4 R2 und R4 werden mit 10kOhm bestückt. R1 und R3 werden mit 4,7kOhm bestückt.
- Seite 5 Oberhalb des 28-poligen IC Sockels wird ein 220Ohm Widerstand verlötet. Es werden insgesamt 5 Stück 100nF Kondensatoren verlötet.
- Seite 6 Neben dem Uhrenquarz wird die 3,0V Zener-Diode verlötet. Unter dem 28-poligem IC Sockel wird der Infrarotempfänger verlötet.
- Seite 7 Am oberen Platinenrand wird ein Taster verlötet. Mit diesem lässt sich die Uhr auch ohne Fernbedienung stellen (allerdings nicht die Farbe ändern). Die APA102 LEDs werden auf der Vorderseite von jeder Platine verlötet. Sie besitzen insgesamt 6 Lötpads, die mit der Platine verbunden werden müssen. Die abgeschrägte Ecke der LEDs zeigt dabei stets nach unten links (wenn Beschriftung "Nixie Clock V1.1" korrekt gelesen werden kann).
- Seite 8 Die Platinen werden dann von unten ins Gehäuse gelegt. Die Verbindung der Platinen untereinander kann mit Hilfe von abgeschnittenen Widerstandsbeinchen oder aber etwas Silberdraht erfolgen. ACHTUNG: Die oberen beiden Pads werden direkt miteinander verbunden, die unteren Beiden werden über Kreuz verbunden (siehe Foto). In der Mitte des Gehäuses wird die Mini-USB Buchse eingesetzt und mit zwei Kabeln versehen. Die Kabel (5V und Masse) werden dann an eine der Verbindungen der Einzelplatinen angelötet (Masse oben, 5V darunter - siehe Bild).
- Seite 9 Nun kann die Uhr umgedreht werden und mit den Plexiglasplatten versehen werden. Die Zahlenreihen beginnen bei 0 (vorne) und enden bei 9 (hinten).
