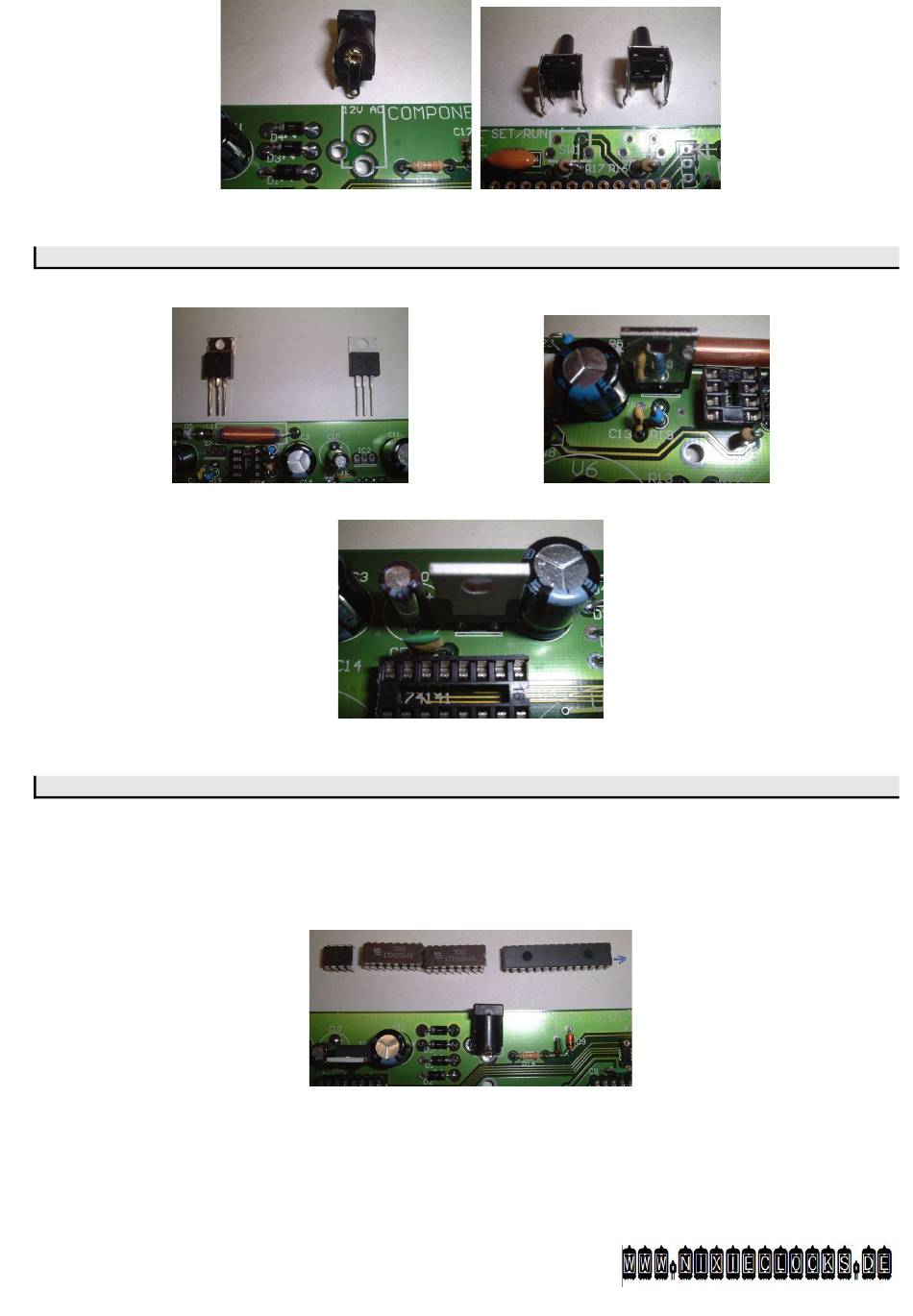

Abbildung 21: Buchse Netzteil
Abbildung 22 Die Taster – zum Stellen der Uhr
13. Einbau Transistor FET 7304 und des TS7805 (IC2)
Q7 und IC 2- oder Cool Nixie Converter– achten Sie auf die richtige Lage des Kühlkörpers.
Abbildung 23: Q7 (FET) und IC 2 (7805)
Abbildung 24: FET 7304
Abbildung 25: Markierung 7805 Kühlkörper
14. Einbau der ICs in die Sockel
Achten Sie auf die Markierung in den ICs. Sie muss mit der Markierung auf den Sockel (Halbkreis) übereinstimmen.
Sein Sie bitte vorsichtig beim Einsetzen, verbiegen Sie keine Beine. Biegen Sie die Beine vorher alle etwas nach
innen, indem Sie dem IC auf den Tisch legen und die Beine etwas nach innen drücken. Keinen Sockel für NE555
verwenden.
Abbildung 26: die ICs
8
