Checked Bezeichnung
Kondensatoren
Kondensator 470uF/25V ***
Kondensator 4,7 uF /250-350V
Kondensator 10uF-100uF /16-63V ***
Kondensator 2,2 nF
Kondensator 47 pF
Kondensator 22 nF
Widerstände
Widerstand 100 KΩ
Widerstand 470 Ω
Widerstand 1 KΩ
Widerstand 470 KΩ
Widerstand 220 KΩ
Widerstand 4,7 KΩ (Anodenwiderstände)
Widerstand 10 KΩ
Widerstand 33 KΩ
Trimmer 1 KΩ
Sockel
16 poliger Sockel f. 74141 Treiber
28 poliger Sockel f. PIC Prozessor
Dioden
Diode 1N 4001
Diode BYV95C / UF4004
Diode Zener ZF 5,6
Transistoren
Transistor MPSA 92
Transistor MPSA 42
Transistor FET IRF 730
ICs
Spannungsregler µA 7805 ***
PIC Prozessor 16F876/04
Treiber IC 74141
Timer Baustein NE 555 DIP
Sonstige Bauteile
Quarz 4 MHZ
Spule 100µH
Taster zum Stellen der Uhr
HEBW 21
Platine für Version 106

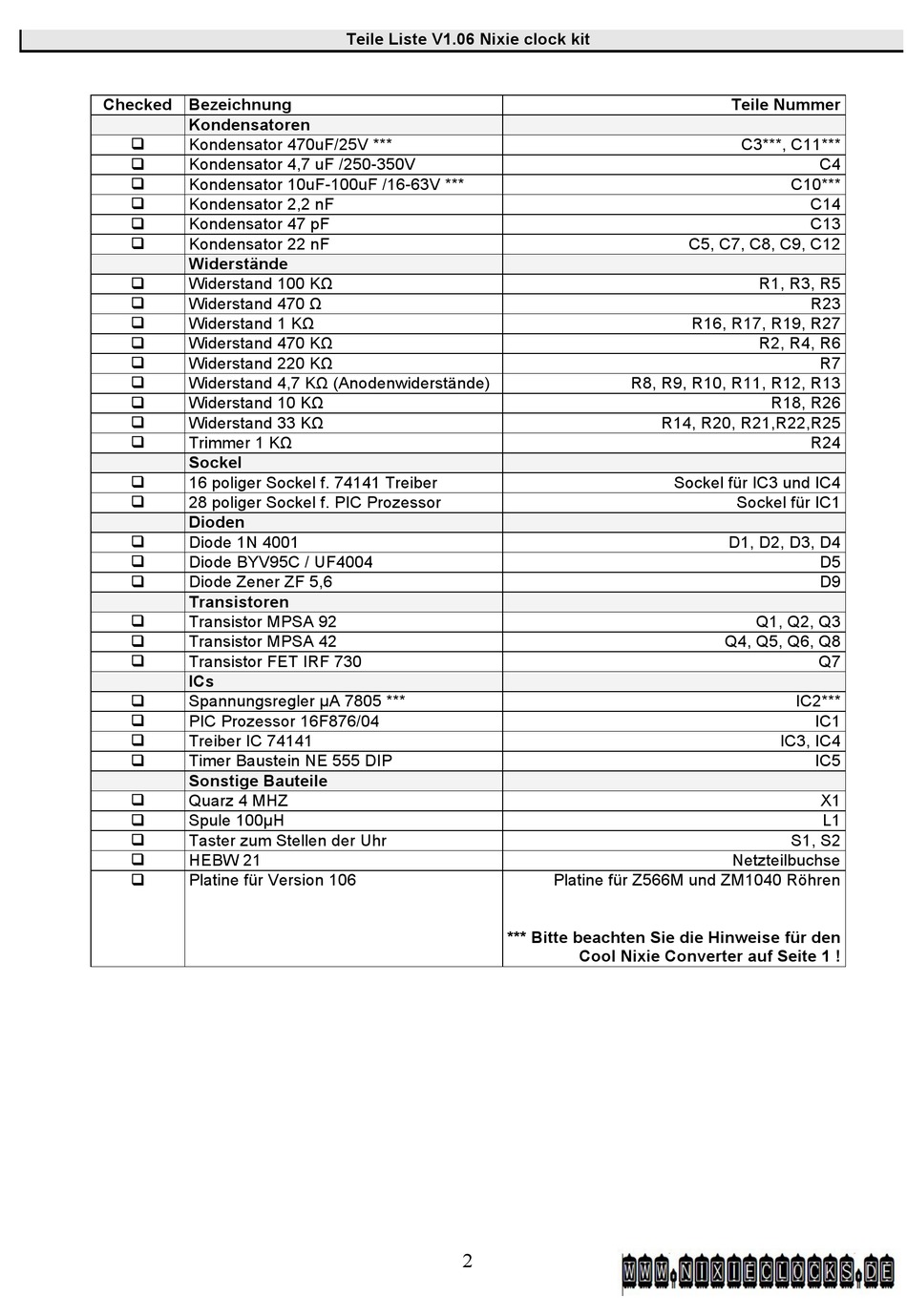

Teile Liste V1.06 Nixie clock kit
*** Bitte beachten Sie die Hinweise für den
2
C5, C7, C8, C9, C12
R16, R17, R19, R27
R8, R9, R10, R11, R12, R13
R14, R20, R21,R22,R25
Sockel für IC3 und IC4
Q4, Q5, Q6, Q8
Platine für Z566M und ZM1040 Röhren
Cool Nixie Converter auf Seite 1 !
Teile Nummer
C3***, C11***
C4
C10***
C14
C13
R1, R3, R5
R23
R2, R4, R6
R7
R18, R26
R24
Sockel für IC1
D1, D2, D3, D4
D5
D9
Q1, Q2, Q3
Q7
IC2***
IC1
IC3, IC4
IC5
X1
L1
S1, S2
Netzteilbuchse
