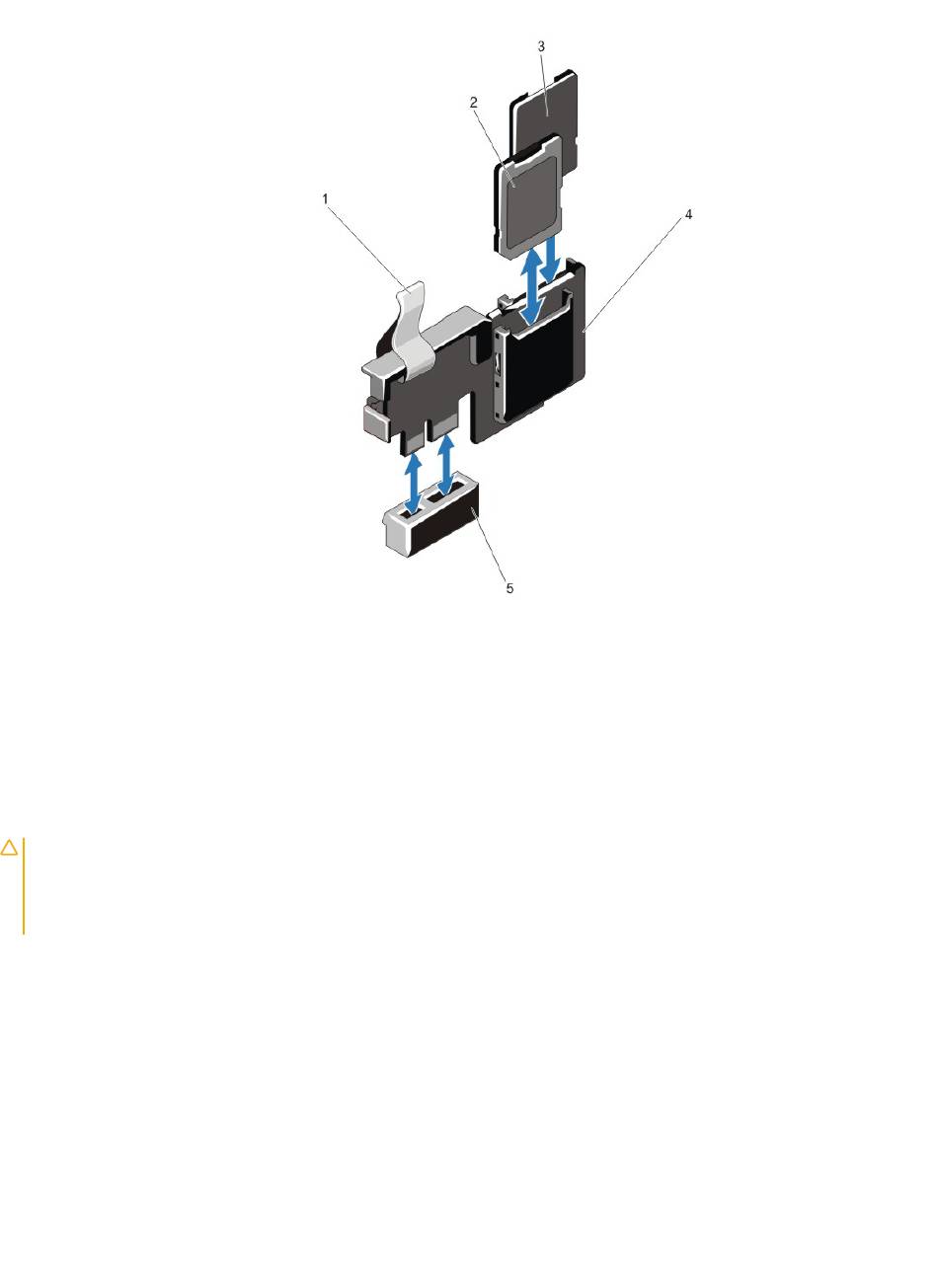

Abbildung 32. IDSDM (Internal Dual SD Module) entfernen und installieren
1
Blaue Zuglasche
3
SD-Karte 2
5
Anschluss auf der Systemplatine
Einsetzen des IDSDM (Internal Dual SD Module)
VORSICHT:
Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Maßnahmen zur
Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation
genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von
Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise,
die Sie zusammen mit Ihrem Produkt erhalten haben.
1
Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System vom Stromnetz und von den
Peripheriegeräten.
2
Öffnen Sie das System.
3
Lokalisieren Sie den Anschluss J_RIPS auf der Systemplatine.
4
Richten Sie die Anschlüsse auf der Systemplatine und am zweifachen SD-Modul aneinander aus.
5
Halten Sie die Klemme und drücken Sie das zweifache SD-Modul, bis es fest auf der Systemplatine sitzt.
6
Schließen Sie das System.
7
Schließen Sie das System wieder an die Steckdose an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein.
2
SD-Karte 1
4
Zweifaches SD-Modul
Installieren und Entfernen von System-Komponenten
