Montage- und Bedienungsanleitung

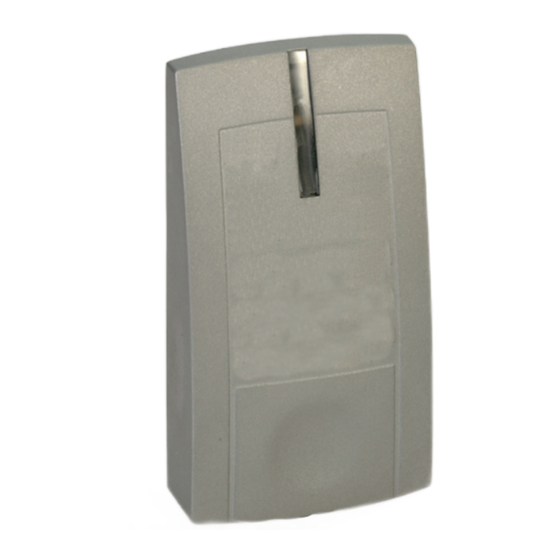

proX2-Leser "Accentic" ohne Tastatur
Art.-Nr. 026420.10
RS-485 und Clock/Data-Schnittstelle
Art.-Nr. 026420.20
Wiegand-Schnittstelle
D
P31115-45-002-04
Änderungen
ZBLW2.00.0V03.xx
vorbehalten
GB
2013-10-30

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Honeywell Accentic

Inhaltszusammenfassung für Honeywell Accentic

  • Seite 1 Montage- und Bedienungsanleitung proX2-Leser "Accentic" ohne Tastatur Art.-Nr. 026420.10 RS-485 und Clock/Data-Schnittstelle Art.-Nr. 026420.20 Wiegand-Schnittstelle P31115-45-002-04 Änderungen ZBLW2.00.0V03.xx vorbehalten 2013-10-30...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Bedienungsanleitung proX2-Leser "Accentic" ohne Tastatur Inhaltsverzeichnis Seite Allgemeines ..........................3 2. Schnittstellen..........................3 3. Funktionsbeschreibung ......................4 Montage ............................4 Abmessungen ........................4 4.2 Montagerichtlinien ........................5 5. Anschlussplan..........................6 5.1 Clock/Data- und RS-485-Schnittstelle..................6 5.2 Synchronisation........................6 5.3 Wiegand-Schnittstelle ......................7 6. Inbetriebnahme ..........................7 6.1 Hinweis zur Bedienung mit Transpondern ................7 6.2 Adressen vergeben (RS-485) ....................7...

  • Seite 3: Allgemeines

    Montage- und Bedienungsanleitung proX2-Leser "Accentic" ohne Tastatur Allgemeines Die proX2-Leser "Accentic" ohne Tastatur werden in Zutrittskontrollanlagen als berührungslose Leseeinheiten eingesetzt. Einsatzmöglichkeiten Gerät Schnittstelle Cl/D oder RS-485 Wiegand (026420.10) (026420.20) Türmodul ACS-2 ACS-2 plus ACS-8 direkt ACS-8 Modulbus ab V06.xx NetAXS-123 Leistungsmerkmale Einfache Inbetriebnahme.

  • Seite 4: Funktionsbeschreibung

    Montage- und Bedienungsanleitung proX2-Leser "Accentic" ohne Tastatur Funktionsbeschreibung Die Leser sind für die berührungslose Identifizierung von Novar-Transpondern in ID-Karten, Schlüsselanhängern, Schlüsselkappen u.s.w. konzipiert (mögliche ID-Träger siehe 8. "Zubehör") Um einen Transponder zu lesen, sendet der Leser ein elektromagnetisches Feld mit einer Fre- quenz von 125 kHz aus.

  • Seite 5: Montagerichtlinien

    Montage- und Bedienungsanleitung proX2-Leser "Accentic" ohne Tastatur Montagerichtlinien Der Leser ist für den Innen- und Außenbereich geeignet. Die Montage kann direkt an der Wand oder über einer "Standard-Unterputz-Dose" erfolgen. Die Elektronikeinheit ist im Gehäuseboden ohne Befestigung eingelegt und wird mit dem auswechselbaren Gehäuse-Oberteil arretiert.

  • Seite 6: Anschlussplan

    Montage- und Bedienungsanleitung proX2-Leser "Accentic" ohne Tastatur Anschlussplan Speziell für Prüf- und Vormontageaufbauten sind am Kabel des Lesers werkseitig Stecker angelötet. Für die endgültige Installation müssen sie in der Regel abgeschnitten werden. Clock/Data- und RS-485-Schnittstelle Der Leser stellt die Schnittstellen zur Verfügung, die alternativ verwendet...

  • Seite 7: Wiegand-Schnittstelle

    Montage- und Bedienungsanleitung proX2-Leser "Accentic" ohne Tastatur Wiegand-Schnittstelle +U_b (9 V bis 30 V DC) rt/bl LED grün 026420.20 Schirm Inbetriebnahme Hinweis zur Bedienung mit Transpondern Der Transponder sollte etwa mittig in dieses Feld gehalten werden. Um bei der Transponder-Benutzung eine große Übertragungsreichweite zu er- zielen, ist während der Übertragung ein relativ hoher Strom erforderlich (<50 mA).

  • Seite 8: Adressvergabemodus Aktivieren

    Montage- und Bedienungsanleitung proX2-Leser "Accentic" ohne Tastatur 6.2.2 Adressvergabemodus aktivieren In NetEdit wird der Adressvergabemodus vorge- Adressvergabe- wählt und über das ACS-8 dem Leser mitgeteilt. mode Anzeige Am Leser wird der Adressvergabemodus durch Blinken der unteren LED grün angezeigt ( kurzes Aufleuchten mit längerer Pause).

  • Seite 9: Adressvergabe Automatisch Mit Transponder

    Montage- und Bedienungsanleitung proX2-Leser "Accentic" ohne Tastatur 6.2.5 Adressvergabe a utomatisch mit Transponder Der Adressvergabemodus muss aktiviert sein. Beliebigen Transponder in den Lesebereich halten. Der Leser sendet jetzt die Unikatnummer (Seriennummer) an das ACS-8. D as ACS-8 fügt dieser Nummer eine noch freie Adresse hinzu und sendet Unikatnummer plus Adresse an den Leser zurück.
  • Seite 10 Montage- und Bedienungsanleitung proX2-Leser "Accentic" ohne Tastatur Abgleichmodus aktivieren: Der Abgleichmodus Reichweite wird über NetEdit aktiviert. Abgleichmodus Am Leser wird der aktivierte Abgleichmodus aktiviert durch ein zweimaliges kurzes Blinken der unteren grünen anschließend längerer Pause angezeigt. LED-Anzeige während des Abgleichvorgangs: Transponder-Erkennung Die grüne LED zeigt durch den Blinkrhythmus an,...

  • Seite 11: Technische Daten

    Farbe weißaluminium (ähnlich RAL 9006) *) Bei anderen Transpondern kann die Lesereichweite etwas geringer sein. Die Geräte proX2-Leser "Accentic" ohne Tastatur, Art.-Nr. 026420.10, 026420.20 ent- sprechen bei bestimmungsgemäßer Anwendung den grundlegenden Anforderungen gemäß Artikel 3 der R&TTE-Richtlinie 1999/5/EG. Die EG-Konformitätserklärung steht auf unserer Homepage im Service/Downloadbereich zum Download bereit.

  • Seite 12: Bedienung

    Montage- und Bedienungsanleitung proX2-Leser "Accentic" ohne Tastatur Bedienung Richtige Anwendung von Datenträgern Durch die konstruktionsbedingte Lage der Sende-/Empfangsantenne innerhalb der verschiedenen Ident-Datenträger, ist jeweils eine unterschiedliche Leseposition des Datenträgers zum Bedienteil notwendig. Der Datenträger sollte etwa in dieses Feld gehalten werden.

  • Seite 13: Reinigung

    Montage- und Bedienungsanleitung proX2-Leser "Accentic" ohne Tastatur Reinigung und Pflege Gehäuse und Tastatur: Reinigen Sie das Gehäuse und die Tastatur bei Bedarf mit einem weichen Tuch. Bei starker Verschmutzung können Sie ein mit Wasser angefeuchtetes Tuch benutzen. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Lösungsmittel wie Spiritus, Alkohol, Benzin o.
  • Seite 14 Honeywell Security Group Novar GmbH Johannes-Mauthe-Straße 14 P031115-45-002-04 D-72458 Albstadt 2013-10-30 www.honeywell.com/security/de © 2013 Novar GmbH...
  • Seite 15 Mounting and Operating Instructions proX2-reader "Accentic" without keypad Item no. 026420.10 RS-485 and Clock/Data interface Item no. 026420.20 Wiegand interface P31115-45-002-04 Subject to change ZBLW2.00.0V03.xx without notice 2013-10-30...

  • Seite 16: Safety Notes

    Mounting and Operating Instructions - proX2-reader "Accentic" without keypad Table of contents Page General ............................17 2. Interfaces ..........................17 3. Functional description ......................18 4. Mounting ...........................18 Dimensions ..........................18 4.2 Mounting guidelines ......................19 5. Connection diagram.........................20 5.1 Clock/Data and RS-485 interface ..................20 5.2 Synchronization ........................20...

  • Seite 17: General

    Mounting and Operating Instructions - proX2-reader "Accentic" without keypad General proX2-readers "Accentic" without keypad are used in access control systems as contactless reading units. Possible applications: Device Interface Cl/D or RS-485 Wiegand 026420.10 (026420.20) Door module ACS-2 ACS-2 plus ACS-8 direct ACS-8 Module bus from V06.xx...

  • Seite 18: Functional Description

    Mounting and Operating Instructions - proX2-reader "Accentic" without keypad Functional description The readers are designed for contactless identification of Novar transponders data carriers e.g. ID chipcards, possible data carriers see Chapt. "Accessories"). In order to read a transponder an electromagnetic field with a frequency of 125 kHz is transmitted from the reader unit.

  • Seite 19: Mounting Guidelines

    Mounting and Operating Instructions - proX2-reader "Accentic" without keypad Mounting guidelines The reader is suitable for indoor and outdoor use. It can be mounted directly on the wall or via a "standard f.m. socket". The electronic unit is inserted in the back of the housing and locked into position with the replaceable housing front.

  • Seite 20: Connection Diagram

    Mounting and Operating Instructions - proX2-reader "Accentic" without keypad Connection diagram A plug has been soldered to the cable of the reader at the factory especially for test and premounting sets. For the final installation, it usually has to be cut off.

  • Seite 21: Wiegand Interface

    Mounting and Operating Instructions - proX2-reader "Accentic" without keypad Wiegand interface +U_b 12 V DC blue grey red/blue green LED green 026420.20 Shield Start-up Operation with transponders The transponder should be held approximately in the middle of this field In order to achieve a greater transmission range when using the transponder, a relatively high current is required during transmission (<50 mA).

  • Seite 22: Activate Address Allocation Mode

    Mounting and Operating Instructions - proX2-reader "Accentic" without keypad 6.2.2 Activate address allocation mode Address allocation mode indicator In NetEdit, the address allocation mode is preselected and the reader informed via the ACS-8. The address allocation mode at the reader...

  • Seite 23: Automatic Address Allocation With Transponder

    Mounting and Operating Instructions - proX2-reader "Accentic" without keypad 6.2.5 Automatic address allocation with transponder The address allocation mode must be activated. Hold a transponder e.g. chipcard or key fob) in the reading range The reader now transmits the unique number (serial number) to the ACS-8 .
  • Seite 24 Mounting and Operating Instructions - proX2-reader "Accentic" without keypad Activate adjustment mode: Activate the adjustment mode via NetEdit. Activate The activated adjustment mode is indicated at the adjustment mode reader by the bottom green LED that flashes briefly twice followed by a long pause.

  • Seite 25: Technical Data

    75 x 142 x 32 mm Colour White aluminium (similar to RAL 9006) The proX2-reader "Accentic" without keypad Item no. 026420.10, 026420.20 complies with the essential requirements of the R&TTE 1999/5/EC Directive, if used for its inten- ded use. The EC-Declaration of Conformity can be downloaded from our homepage (Service / Download).

  • Seite 26: Operating

    Mounting and Operating Instructions - proX2-reader "Accentic" without keypad Operating Correct application of data carriers Due to the position of the transmission/reception antenna inside the different data carriers, a different read position of the data carrier is required to the operating unit. The data carrier should be held approximately in the of this range.

  • Seite 27: Cleaning

    Mounting and Operating Instructions - proX2-reader "Accentic" without keypad Cleaning and care Housing and keypad: The housing and keypad can be cleaned when necessary with a soft cloth. Use a cloth moistened by water if heavily soiled. Do not use cleaning agents, abrasives or solvents such as spirits, alcohol or...
  • Seite 28 Honeywell Security Group Novar GmbH Johannes-Mauthe-Straße 14 P031115-45-002-04 D-72458 Albstadt 2013-10-30 www.honeywell.com/security/de © 2013 Novar GmbH...
