4 Trennschichtmessung
Zur Anzeige des Messwertes kann der Messwert-Aufnehmer
ITA-T1S
an
den
Messwertumformer
angeschlossen werden, siehe Abb. 3. Der DIGIFLOW 520
ermöglicht auch die Messwert-Anzeige in Volumeneinheiten.
Ein eventuell nichtlinearer Zusammenhang zwischen dem
vorhandenen Flüssigkeitsvolumen im Behälter und des
Füllstandes kann kundenspezifisch linearisiert werden.
Die Füllstandmessung von Flüssigkeiten unterschiedlicher
Dichte in einem Behälter, auch Trennschichtmessung genannt,
stellt für viele Füllstandmessgeräte ein nicht lösbares Problem
dar. Bei diesem Anwendungsfall interessiert das Volumen von
mindestens zwei, im Behälter gelagerten Flüssigkeiten, siehe
Abb. 4. Dieses Messproblem kann durch den Einsatz eines
ITA-T1S gelöst werden. Abhängig von den beiden Dichten der
zu messenden Flüssigkeiten wird die mittlere Dichte des
Schwimmers so ausgelegt, dass dieser auf der Trennschicht
schwimmt.
5 Technische Daten
Füllstandmessgerät
Messbereich
Verfügbare Messwertauflösung
Umgebungstemperatur
Aluminiumgehäuse
Edelstahlgehäuse
Flüssigkeit
Temperatur
Dichte
Druck
Schutzklasse DIN 40050 / IEC 144
Anschlussleitungen
Kabelverschraubungen
Aluminiumgehäuse
Edelstahlgehäuse
EExd-Gehäuse
Stromausgang
Schraubverbindung
Flanschverbindung
Technische Information
DIGIFLOW
520
:
ITA-T1S
:
0,3...6 m
5, 10 oder 20 mm
:
:
-20...+40 °C
:
-20...+40 °C
:
-10...+100 °C
:
min. 0,5 kg/dm³
:
max. PN40
:
IP65
:
:
M20x1,5 (optional ½" NPT)
:
M20x1,5 (optional ½" NPT)
:
½" NPT-F
:
4..20 mA (optional HART-Protokoll)
:
R ½" oder ½" NPT-M
:
DN50, DN100 / PN16 und PN50 oder 2", 4" / 300 lbs RF
- 4 -

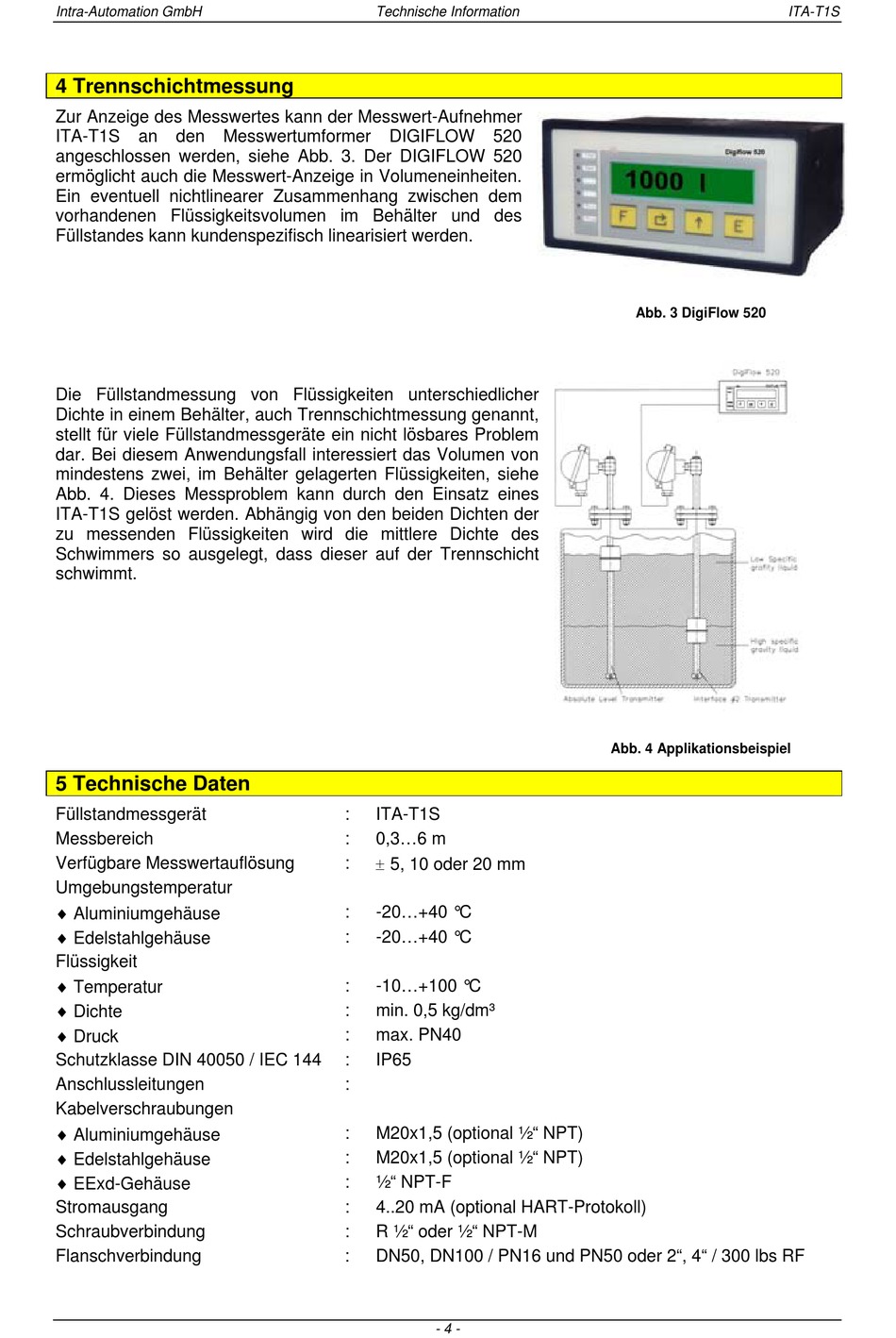

Abb. 3 DigiFlow 520
Abb. 4 Applikationsbeispiel
ITA-T1S
