ITA-T1S
1 Eigenschaften
Einfache und robuste Konstruktion
Einsetzbar für Flüssigkeiten mit einer Dichte 0,5 kg/dm³
Messlänge zwischen 300 und 3000 mm
Einsetzbar für kleine Behälter
Druckbeständigkeit bis PN 40
Temperaturbeständigkeit bis 130°C
Gehäuse wahlweise aus Aluminium oder Edelstahl
Sensorstab auch mit Kunststoffbeschichtung
Stromausgang 4...20 mA, HART-Protokoll
2 Funktionsweise
Das Füllstandsmessgerät Typ ITA-T1S wird vertikal von oben an
einen Flansch am Tank montiert. Die
elektrische Verbindung zwischen dem Messwertaufnehmer und dem
Messwertumformer ist durch eine dreiadrige Leitung herzustellen.
Ein als Schwimmer bezeichneter Auftriebskörper folgt dem jeweils
vorhandenen Füllstand an der Oberfläche des Fluids. Dabei ändert
der Schwimmer seine vertikale Position am nichtmagnetischen
Führungsstab. Im Schwimmer ist ein Dauermagnet mit einem
rotationssymmetrischen
magnetische Feld wirkt auf die im Führungsstab eingebauten
Reedkontakte. Den Reedkontakten sind Widerstände in Reihe
geschaltet, derart, dass der Füllstand in eindeutiger Weise einem
Widerstandswert zugeordnet wird.
Der angeschlossene Messwertumformer Typ INT5333-A (Standard);
INT5333-B (EX) oder TMT182 (Hart u/o. Ex) ordnet dem aktuellen
Füllstand einen Ausgangsstrom zwischen 4 und 20 mA zu. Falls
gewünscht, kann der Hub des Schwimmers durch verstellbare
Schwimmeranschläge verkleinert werden.
3 Messwertanzeige
Mittels der optional erhältlichen 4 ½-stelligen LCD-Digitalanzeige können
die Messwerte direkt Vor-Ort angezeigt werden. Die Anzeige ist mittels
DIP-Schalter frei konfigurierbar. Werte zwischen 0 und max. 19999 können
angezeigt
werden.
Kundenvorgaben eingestellt. Werden keine Angaben seitens des Kunden
gemacht ist die werksseitige Einstellung 0- 100%!
Technische Information
magnetischen
Feld
Die
Anzeige
wird
positioniert.
Das
bereits
werksseitig
- 3 -
Intra-Automation GmbH

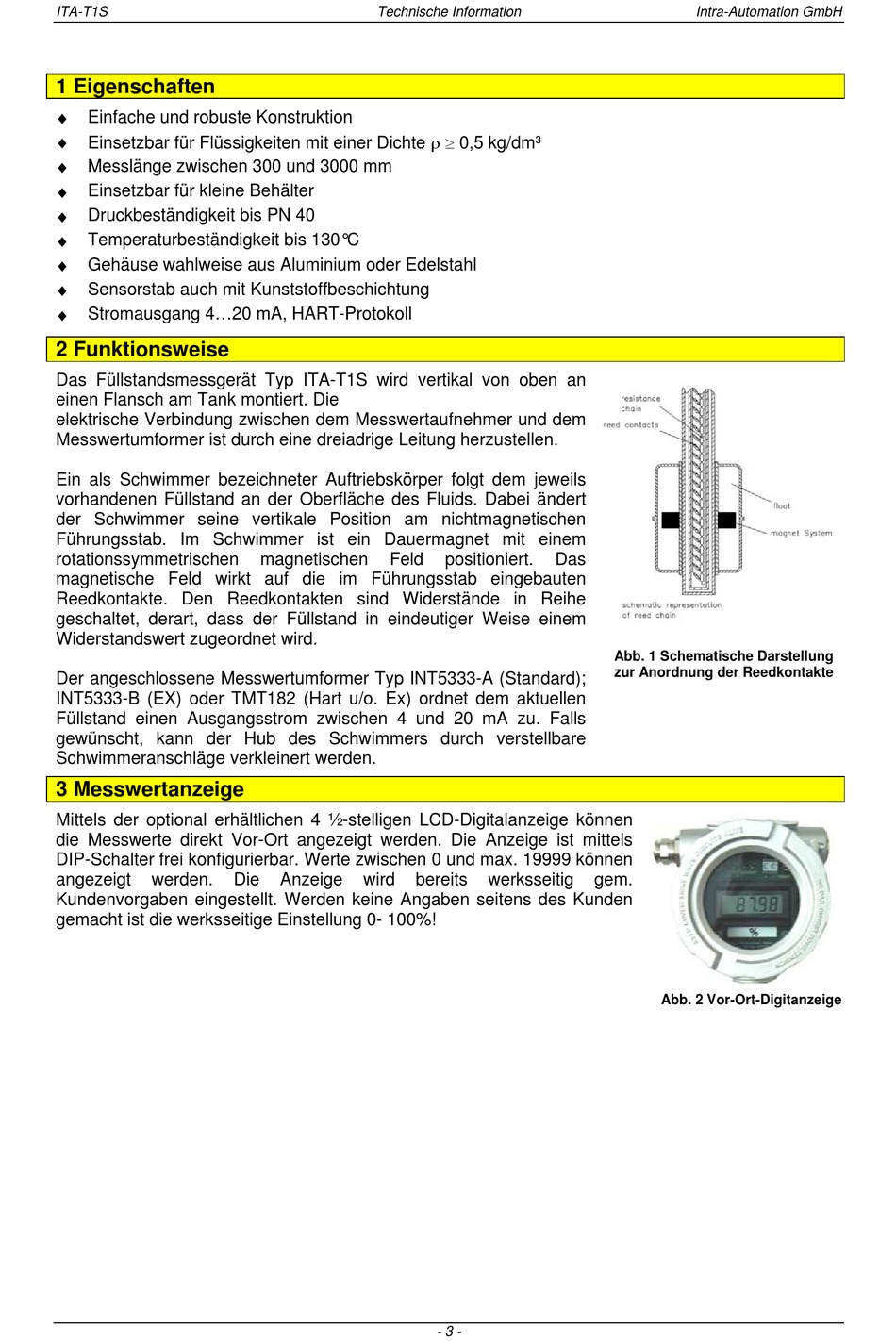

Abb. 1 Schematische Darstellung
zur Anordnung der Reedkontakte
gem.
Abb. 2 Vor-Ort-Digitanzeige
