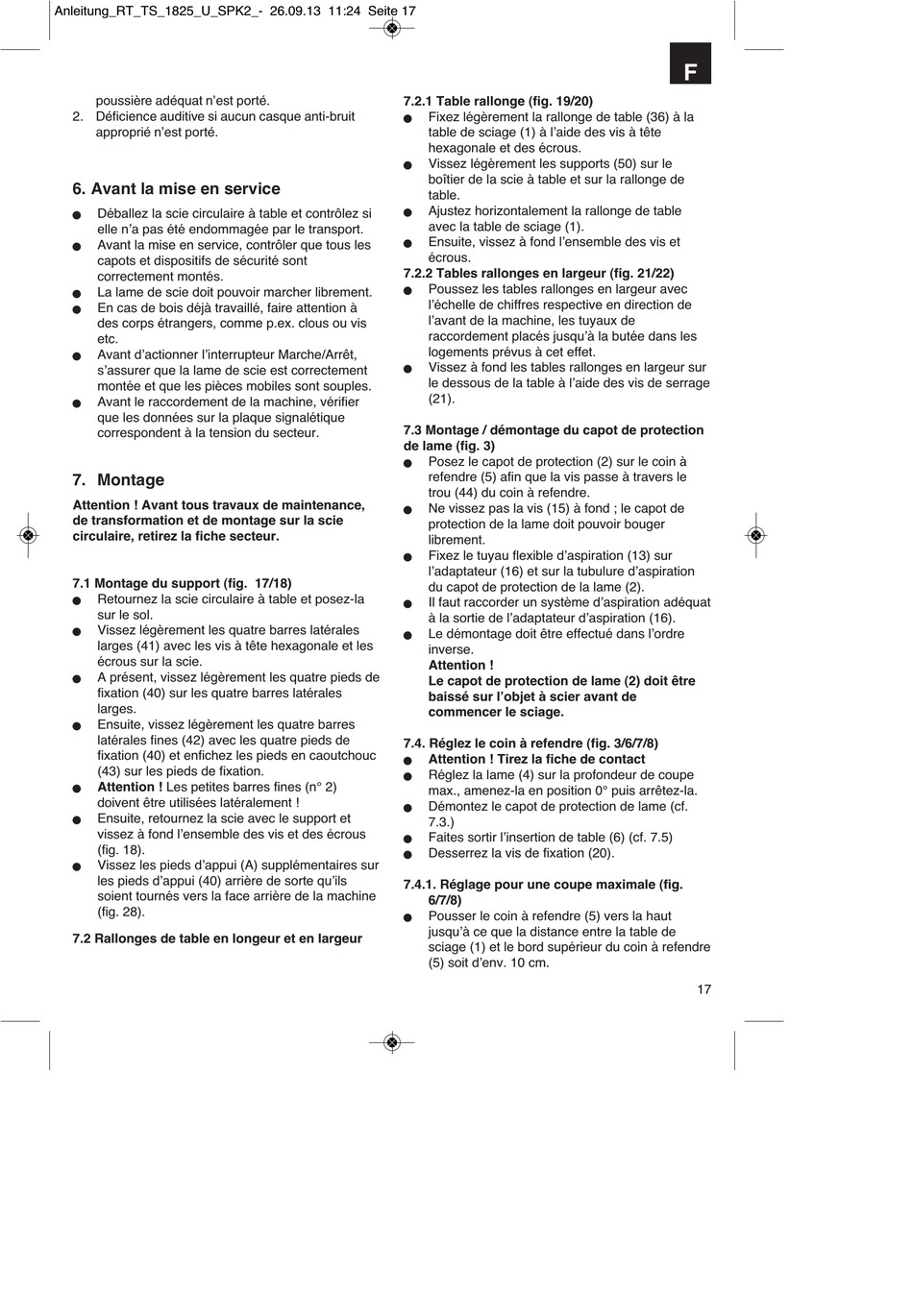

poussière adéquat n'est porté.
2. Déficience auditive si aucun casque anti-bruit
approprié n'est porté.

6. Avant la mise en service

Déballez la scie circulaire à table et contrôlez si
n
elle nʼa pas été endommagée par le transport.
Avant la mise en service, contrôler que tous les
n
capots et dispositifs de sécurité sont
correctement montés.
La lame de scie doit pouvoir marcher librement.
n
En cas de bois déjà travaillé, faire attention à
n
des corps étrangers, comme p.ex. clous ou vis
etc.
Avant dʼactionner lʼinterrupteur Marche/Arrêt,
n
sʼassurer que la lame de scie est correctement
montée et que les pièces mobiles sont souples.
Avant le raccordement de la machine, vérifier
n
que les données sur la plaque signalétique
correspondent à la tension du secteur.
7. Montage
Attention ! Avant tous travaux de maintenance,
de transformation et de montage sur la scie
circulaire, retirez la fiche secteur.
7.1 Montage du support (fig. 17/18)
Retournez la scie circulaire à table et posez-la
n
sur le sol.
Vissez légèrement les quatre barres latérales
n
larges (41) avec les vis à tête hexagonale et les
écrous sur la scie.
A présent, vissez légèrement les quatre pieds de
n
fixation (40) sur les quatre barres latérales
larges.
Ensuite, vissez légèrement les quatre barres
n
latérales fines (42) avec les quatre pieds de
fixation (40) et enfichez les pieds en caoutchouc
(43) sur les pieds de fixation.
Attention ! Les petites barres fines (n° 2)
n
doivent être utilisées latéralement !
Ensuite, retournez la scie avec le support et
n
vissez à fond lʼensemble des vis et des écrous
(fig. 18).
Vissez les pieds dʼappui (A) supplémentaires sur
n
les pieds dʼappui (40) arrière de sorte quʼils
soient tournés vers la face arrière de la machine
(fig. 28).
7.2 Rallonges de table en longeur et en largeur
7.2.1 Table rallonge (fig. 19/20)
Fixez légèrement la rallonge de table (36) à la
n
table de sciage (1) à lʼaide des vis à tête
hexagonale et des écrous.
Vissez légèrement les supports (50) sur le
n
boîtier de la scie à table et sur la rallonge de
table.
Ajustez horizontalement la rallonge de table
n
avec la table de sciage (1).
Ensuite, vissez à fond lʼensemble des vis et
n
écrous.
7.2.2 Tables rallonges en largeur (fig. 21/22)
Poussez les tables rallonges en largeur avec
n
lʼéchelle de chiffres respective en direction de
lʼavant de la machine, les tuyaux de
raccordement placés jusquʼà la butée dans les
logements prévus à cet effet.
Vissez à fond les tables rallonges en largeur sur
n
le dessous de la table à lʼaide des vis de serrage
(21).
7.3 Montage / démontage du capot de protection
de lame (fig. 3)
Posez le capot de protection (2) sur le coin à
n
refendre (5) afin que la vis passe à travers le
trou (44) du coin à refendre.
Ne vissez pas la vis (15) à fond ; le capot de
n
protection de la lame doit pouvoir bouger
librement.
Fixez le tuyau flexible dʼaspiration (13) sur
n
lʼadaptateur (16) et sur la tubulure dʼaspiration
du capot de protection de la lame (2).
Il faut raccorder un système dʼaspiration adéquat
n
à la sortie de lʼadaptateur dʼaspiration (16).
Le démontage doit être effectué dans lʼordre
n
inverse.
Attention !
Le capot de protection de lame (2) doit être
baissé sur lʼobjet à scier avant de
commencer le sciage.
7.4. Réglez le coin à refendre (fig. 3/6/7/8)
Attention ! Tirez la fiche de contact
n
Réglez la lame (4) sur la profondeur de coupe
n
max., amenez-la en position 0° puis arrêtez-la.
Démontez le capot de protection de lame (cf.
n
7.3.)
Faites sortir lʼinsertion de table (6) (cf. 7.5)
n
Desserrez la vis de fixation (20).
n
7.4.1. Réglage pour une coupe maximale (fig.
6/7/8)
Pousser le coin à refendre (5) vers la haut
n
jusquʼà ce que la distance entre la table de
sciage (1) et le bord supérieur du coin à refendre
(5) soit dʼenv. 10 cm.
