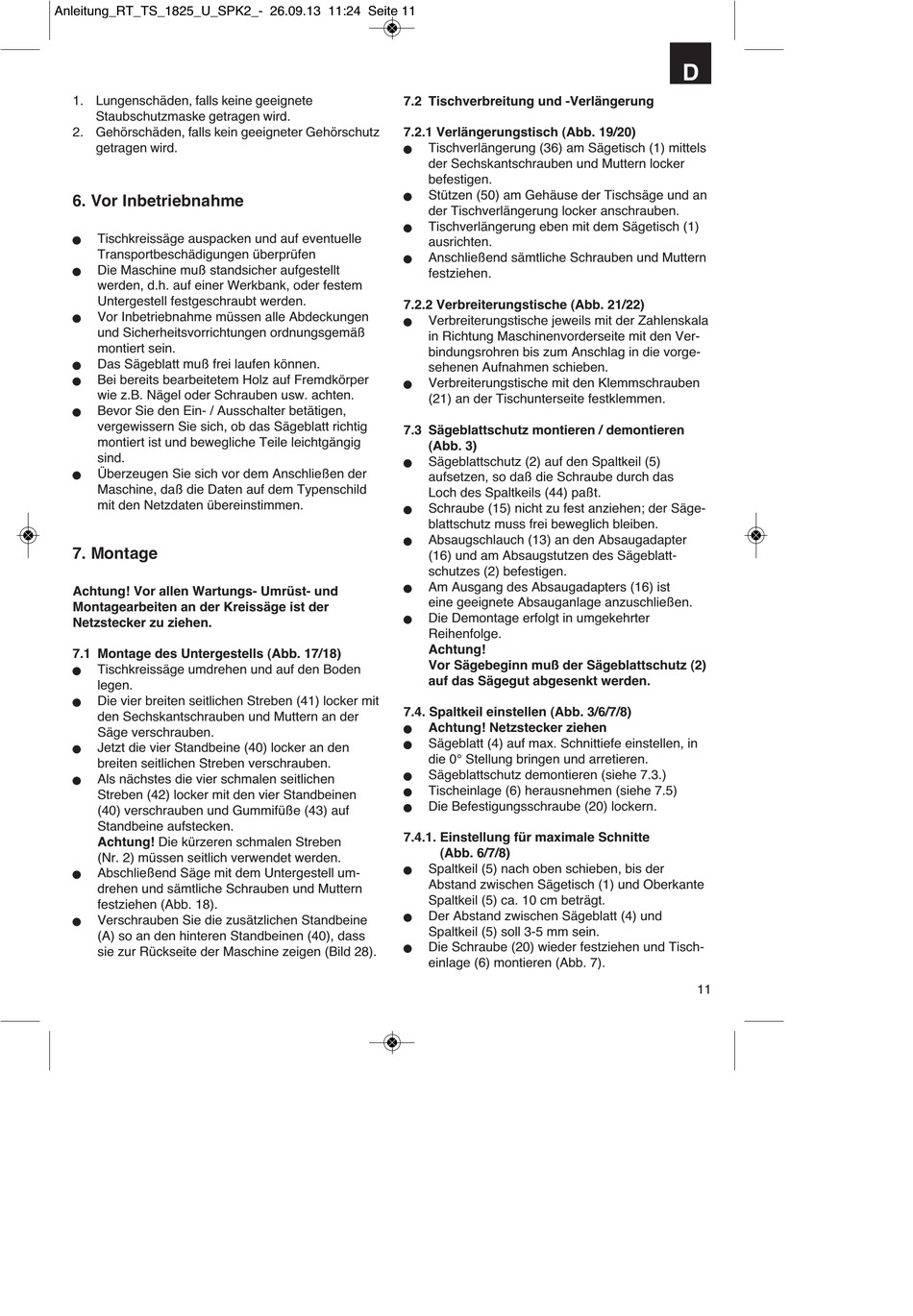

Anleitung_RT_TS_1825_U_SPK2_- 26.09.13 11:24 Seite 11
1. Lungenschäden, falls keine geeignete
Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
6. Vor Inbetriebnahme
Tischkreissäge auspacken und auf eventuelle
n
Transportbeschädigungen überprüfen
Die Maschine muß standsicher aufgestellt
n
werden, d.h. auf einer Werkbank, oder festem
Untergestell festgeschraubt werden.
Vor Inbetriebnahme müssen alle Abdeckungen
n
und Sicherheitsvorrichtungen ordnungsgemäß
montiert sein.
Das Sägeblatt muß frei laufen können.
n
Bei bereits bearbeitetem Holz auf Fremdkörper
n
wie z.B. Nägel oder Schrauben usw. achten.
Bevor Sie den Ein- / Ausschalter betätigen,
n
vergewissern Sie sich, ob das Sägeblatt richtig
montiert ist und bewegliche Teile leichtgängig
sind.
Überzeugen Sie sich vor dem Anschließen der
n
Maschine, daß die Daten auf dem Typenschild
mit den Netzdaten übereinstimmen.

7. Montage

Achtung! Vor allen Wartungs- Umrüst- und
Montagearbeiten an der Kreissäge ist der
Netzstecker zu ziehen.
7.1 Montage des Untergestells (Abb. 17/18)
Tischkreissäge umdrehen und auf den Boden
n
legen.
Die vier breiten seitlichen Streben (41) locker mit
n
den Sechskantschrauben und Muttern an der
Säge verschrauben.
Jetzt die vier Standbeine (40) locker an den
n
breiten seitlichen Streben verschrauben.
Als nächstes die vier schmalen seitlichen
n
Streben (42) locker mit den vier Standbeinen
(40) verschrauben und Gummifüße (43) auf
Standbeine aufstecken.
Achtung! Die kürzeren schmalen Streben
(Nr. 2) müssen seitlich verwendet werden.
Abschließend Säge mit dem Untergestell um-
n
drehen und sämtliche Schrauben und Muttern
festziehen (Abb. 18).
Verschrauben Sie die zusätzlichen Standbeine
n
(A) so an den hinteren Standbeinen (40), dass
sie zur Rückseite der Maschine zeigen (Bild 28).
7.2 Tischverbreitung und -Verlängerung
7.2.1 Verlängerungstisch (Abb. 19/20)
Tischverlängerung (36) am Sägetisch (1) mittels
n
der Sechskantschrauben und Muttern locker
befestigen.
Stützen (50) am Gehäuse der Tischsäge und an
n
der Tischverlängerung locker anschrauben.
Tischverlängerung eben mit dem Sägetisch (1)
n
ausrichten.
Anschließend sämtliche Schrauben und Muttern
n
festziehen.
7.2.2 Verbreiterungstische (Abb. 21/22)
Verbreiterungstische jeweils mit der Zahlenskala
n
in Richtung Maschinenvorderseite mit den Ver-
bindungsrohren bis zum Anschlag in die vorge-
sehenen Aufnahmen schieben.
Verbreiterungstische mit den Klemmschrauben
n
(21) an der Tischunterseite festklemmen.
7.3 Sägeblattschutz montieren / demontieren
(Abb. 3)
Sägeblattschutz (2) auf den Spaltkeil (5)
n
aufsetzen, so daß die Schraube durch das
Loch des Spaltkeils (44) paßt.
Schraube (15) nicht zu fest anziehen; der Säge-
n
blattschutz muss frei beweglich bleiben.
Absaugschlauch (13) an den Absaugadapter
n
(16) und am Absaugstutzen des Sägeblatt-
schutzes (2) befestigen.
Am Ausgang des Absaugadapters (16) ist
n
eine geeignete Absauganlage anzuschließen.
Die Demontage erfolgt in umgekehrter
n
Reihenfolge.
Achtung!
Vor Sägebeginn muß der Sägeblattschutz (2)
auf das Sägegut abgesenkt werden.
7.4. Spaltkeil einstellen (Abb. 3/6/7/8)
Achtung! Netzstecker ziehen
n
Sägeblatt (4) auf max. Schnittiefe einstellen, in
n
die 0° Stellung bringen und arretieren.
Sägeblattschutz demontieren (siehe 7.3.)
n
Tischeinlage (6) herausnehmen (siehe 7.5)
n
Die Befestigungsschraube (20) lockern.
n
7.4.1. Einstellung für maximale Schnitte
(Abb. 6/7/8)
Spaltkeil (5) nach oben schieben, bis der
n
Abstand zwischen Sägetisch (1) und Oberkante
Spaltkeil (5) ca. 10 cm beträgt.
Der Abstand zwischen Sägeblatt (4) und
n
Spaltkeil (5) soll 3-5 mm sein.
Die Schraube (20) wieder festziehen und Tisch-
n
einlage (6) montieren (Abb. 7).
D
11
