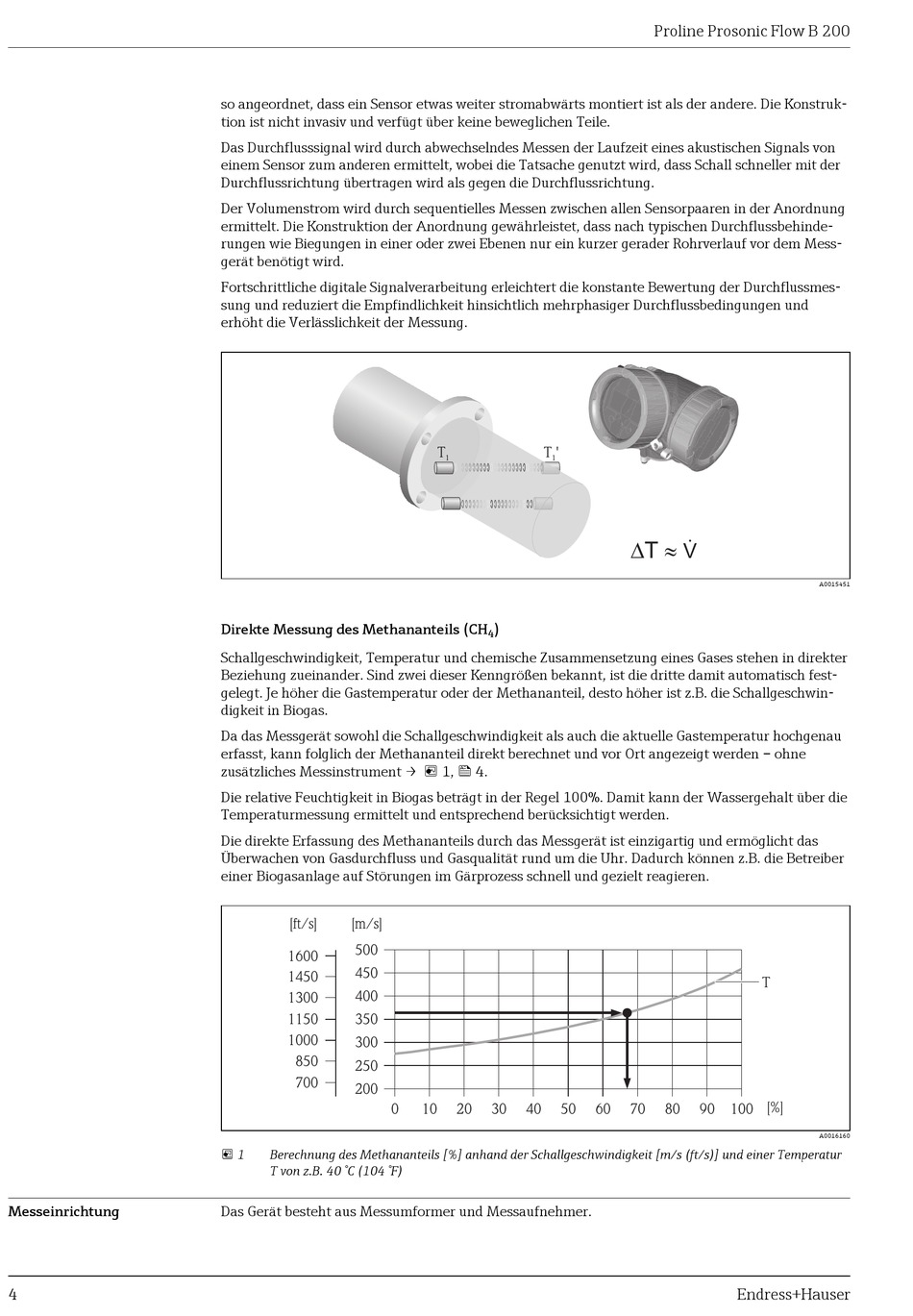

Messeinrichtung

4
so angeordnet, dass ein Sensor etwas weiter stromabwärts montiert ist als der andere. Die Konstruk-
tion ist nicht invasiv und verfügt über keine beweglichen Teile.
Das Durchflusssignal wird durch abwechselndes Messen der Laufzeit eines akustischen Signals von
einem Sensor zum anderen ermittelt, wobei die Tatsache genutzt wird, dass Schall schneller mit der
Durchflussrichtung übertragen wird als gegen die Durchflussrichtung.
Der Volumenstrom wird durch sequentielles Messen zwischen allen Sensorpaaren in der Anordnung
ermittelt. Die Konstruktion der Anordnung gewährleistet, dass nach typischen Durchflussbehinde-
rungen wie Biegungen in einer oder zwei Ebenen nur ein kurzer gerader Rohrverlauf vor dem Mess-
gerät benötigt wird.
Fortschrittliche digitale Signalverarbeitung erleichtert die konstante Bewertung der Durchflussmes-
sung und reduziert die Empfindlichkeit hinsichtlich mehrphasiger Durchflussbedingungen und
erhöht die Verlässlichkeit der Messung.
Direkte Messung des Methananteils (CH
Schallgeschwindigkeit, Temperatur und chemische Zusammensetzung eines Gases stehen in direkter
Beziehung zueinander. Sind zwei dieser Kenngrößen bekannt, ist die dritte damit automatisch fest-
gelegt. Je höher die Gastemperatur oder der Methananteil, desto höher ist z.B. die Schallgeschwin-
digkeit in Biogas.
Da das Messgerät sowohl die Schallgeschwindigkeit als auch die aktuelle Gastemperatur hochgenau
erfasst, kann folglich der Methananteil direkt berechnet und vor Ort angezeigt werden – ohne
zusätzliches Messinstrument →  1,  4.
Die relative Feuchtigkeit in Biogas beträgt in der Regel 100%. Damit kann der Wassergehalt über die
Temperaturmessung ermittelt und entsprechend berücksichtigt werden.
Die direkte Erfassung des Methananteils durch das Messgerät ist einzigartig und ermöglicht das
Überwachen von Gasdurchfluss und Gasqualität rund um die Uhr. Dadurch können z.B. die Betreiber
einer Biogasanlage auf Störungen im Gärprozess schnell und gezielt reagieren.
[ft/s] [m/s]
500
1600
450
1450
400
1300
1150 350
1000
300
850
250
700
200
0
 1 Berechnung des Methananteils [%] anhand der Schallgeschwindigkeit [m/s (ft/s)] und einer Temperatur
T von z.B. 40 °C (104 °F)
Das Gerät besteht aus Messumformer und Messaufnehmer.
T T '
1 1
)
4
10 20 30 40 50
Proline Prosonic Flow B 200
e
T
D »
T
[%]
60 70 80 90 100
