Proline Prosonic Flow B 200

Elektrischer Anschluss

Endress+Hauser

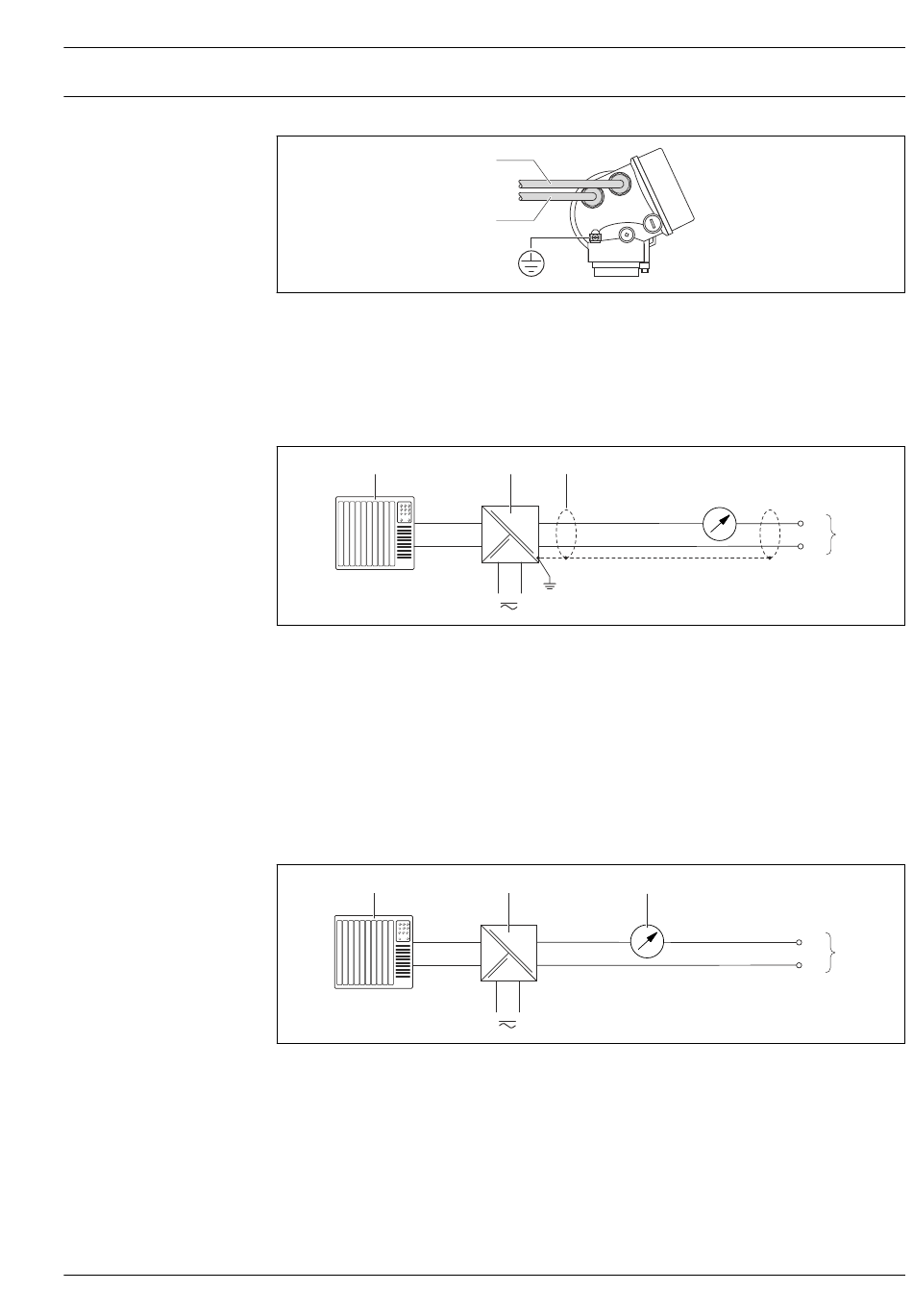

Anschluss Messumformer

1 Kabeleinführung für Ausgang 1
2 Kabeleinführung für Ausgang 2

Anschlussbeispiele

Stromausgang 4-20 mA HART
1
 2 Anschlussbeispiel für Stromausgang 4-20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung mit integriertem Widerstand für HART-Kommunikation (≥ 250 Ω)
(z.B. RN221N)
Anschluss für HART-Bediengeräte →  42
Maximale Bürde beachten →  9
3 Kabelschirm, Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten →  9
5 Messumformer
Stromausgang 4-20 mA
1
+
–
 3 Anschlussbeispiel für Stromausgang 4-20 mA (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung (z.B. RN221N)
3 Analoges Anzeigeinstrument: Maximale Bürde beachten →  9
4 Messumformer
2
1
2 3
+
-
2 3
+
-
4
4...20 mA
+
5
-
4...20 mA
+
4
-
A0015510
A0015511
A0015512
