Kuppeln Der Sprühpumpe; Befestigen Der Steuerkonsole An Der Maschine; Montieren Der Befestigungshalterung Für Die Konsole - Toro Multi Pro WM Bedienungsanleitung

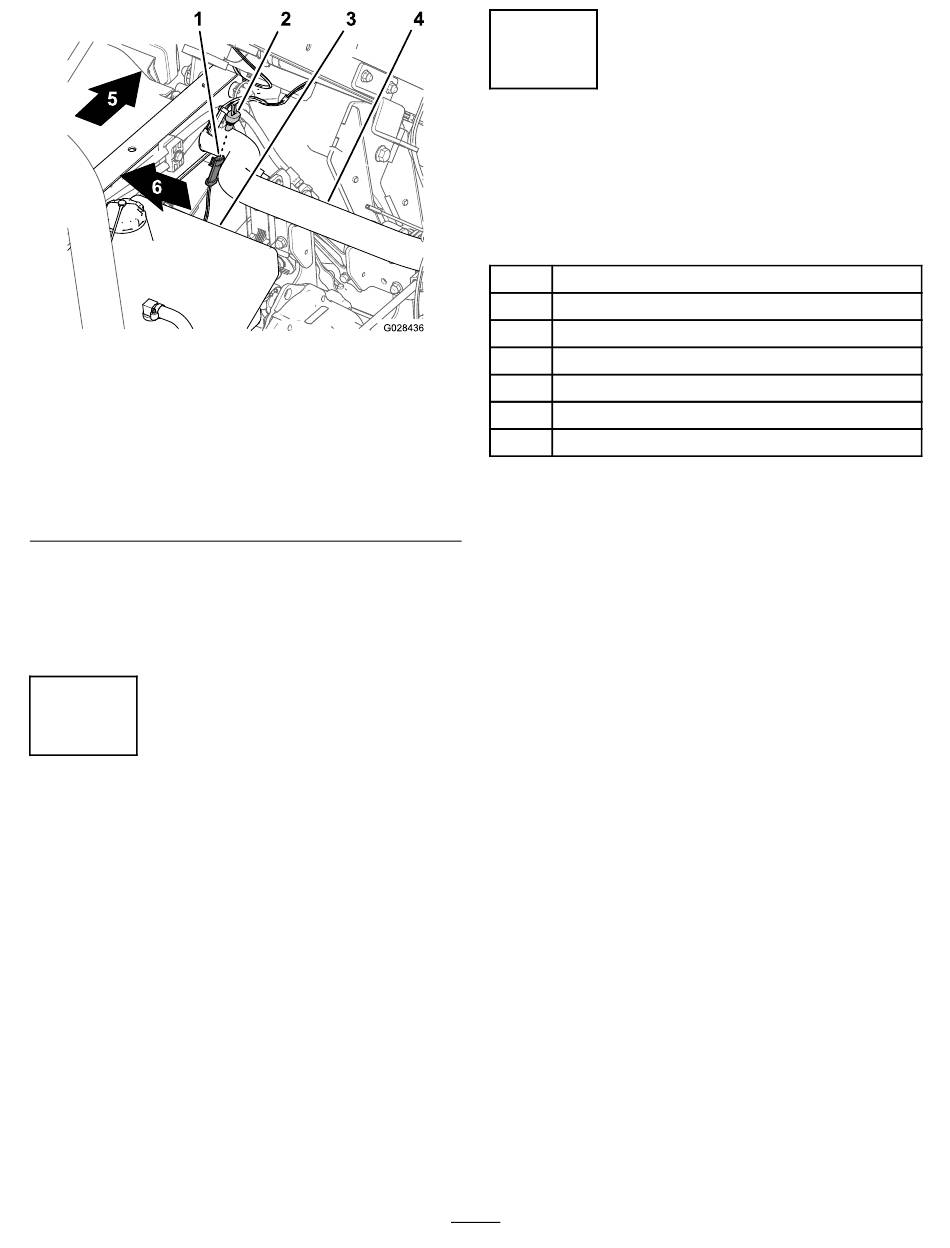

1. 3-Stift-Stecker
(Maschinenkabelbaum,
Geschwindigkeitssensor)
2. 3-Buchsen-Stecker
(Kabelbaum des
Sprühfahrzeugs,
Geschwindigkeitssensor)
3. Hydraulikbehälter
2. Stecken Sie den 3-Stift-Stecker des Kabelbaums
der Maschine für den Geschwindigkeitssensor
in den 3-Buchsen-Stecker des Sprühfahrzeug-
Kabelbaums für den Geschwindigkeitssensor
(Bild 17).
8
Kuppeln der Sprühpumpe
Keine Teile werden benötigt
Verfahren
•
Kuppeln Sie bei Modellen der Serie HD mit
manuellem Getriebe die Zapfwelle an die
Getriebezapfwelle, siehe Installationsanleitungen
für das Finishingkit für das Sprühfahrzeug Multi
Pro WM, Workman-Nutzfahrzeug mit manuellem
Getriebe.
•
Modell HDX-Auto: Schließen Sie die
Hydraulikschläuche des Motors an
die Schnellkupplungsbefestigungen an
der Hochflusshydraulikplatte an, siehe
Installationsanleitungen für das Finishingkit
für das Sprühfahrzeug Multi Pro WM,
Workman-Nutzfahrzeug mit Automatik.
Bild 17
4. Hinteres Rahmenrohr
5. Maschinenheck
6. Rechte Seite der Maschine
9
Befestigen der
Steuerkonsole an der
Maschine
Für diesen Arbeitsschritt erforderliche Teile:
1 Befestigungshalterung für die Konsole
3 Sicherungsbundmutter (5/16")
3 Bundkopfschraube (5/16")
g028436
2 Kunststoffbüchse
1 Bedienkonsole
1
Federclipstift
1 Handrad
Montieren der Befestigungshalte-
rung für die Konsole
Hinweis:
Bei einigen Workman-Fahrzeugen ist
die Befestigungsplatte für die Steuerkonsole an
derselben Stelle wie die Halterung für die optionale
Handgasbedienung am Armaturenbrett befestigt.
Wenn die Handgasbedienung montiert ist, müssen
Sie die Halterung der Handgasbedienung vom
Armaturenbrett entfernen, die Befestigungsplatte der
Steuerkonsole mit dem Armaturenbrett ausfluchten
und die Halterung für die Handgasbedienung
über der Befestigungsplatte für die Steuerkonsole
befestigen. Weitere Informationen zum Entfernen und
Montieren der Handgasbedienung finden Sie in den
Installationsanleitungen.
1. Entfernen Sie die drei Schrauben und drei
Muttern, mit denen das Armaturenbrett unten in
der Mitte an der Armaturenbrett-Stützhalterung
befestigt ist
Hinweis:
Modellen werden vier Schrauben und
Bundmuttern verwendet.
Hinweis:
Muttern weg.
20
(Bild 18).
Bei einigen älteren Workman
Werfen Sie die Schrauben und
