Montage an der Kugelhalterung

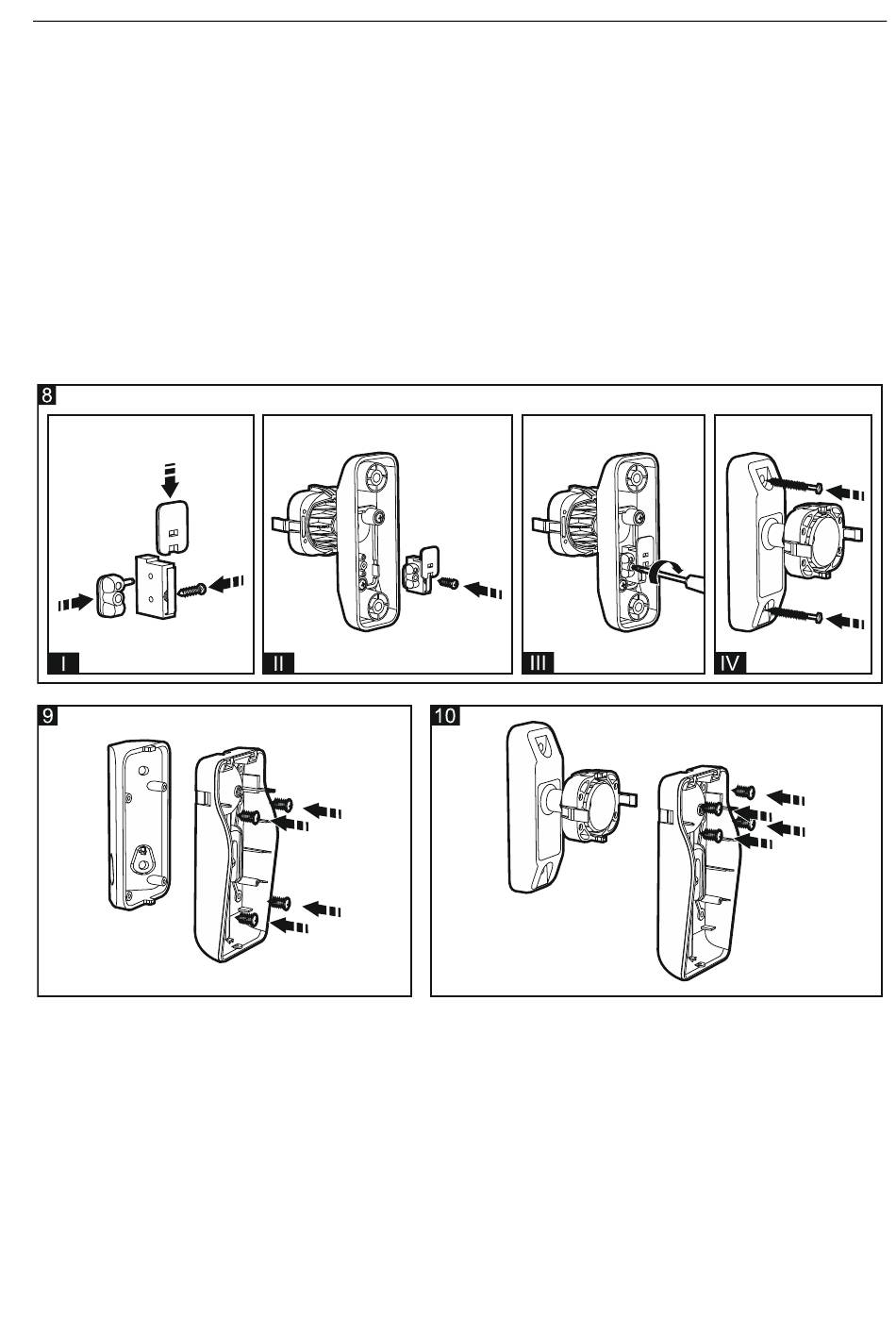

1. Montieren Sie den zusätzlichen Sabotagekontakt:
– schrauben Sie die Halterung an den Sabotagekontakt an (Abb. 8-I),
– setzen Sie die Kappe für Vergrößerung der Oberfläche des Kontaktes (Abb. 8-I),
– schrauben Sie das Ganze an die Unterlage der Kugelhalterung (Abb. 8-III).
2. Führen Sie die Leitungen des Sabotagekontakts durch das Loch im Arm der Halterung
durch.
3. Bringen Sie die Kugelhalterung mit Spreizdübeln und Schrauben an die Wand an (Abb. 8-
IV).
4. Führen Sie die Leitungen des Sabotagekontakts durch das Loch in der Gehäuseunterlage
durch und schließen Sie sie an die TMP Klemmen an.
5. Befestigen Sie die Gehäuseunterlage mittels Schrauben an die Halterung (Abb. 10).
Anschluss des zusätzlichen Sabotagekontaktes
Aus dem Sabotagekontakt sind drei Leitungen geführt:
– schwarz – gemeinsame Leitung,
– blau – NC-Leitung,
– grau – NO-Leitung.
AOD-200
7
