Bewegungserfassung durch den PIR-Sensor – die gelbe LED leuchtet 4 Sekunden lang.
Alarm – die rote LED leuchtet 2 Sekunden lang.
Kontrolle der Signalbahn des Melders
Bei der Beschädigung der Signalbahn alarmiert der Melder während jeder Übertragung
(permanente Verletzung).
Kontrolle des Batteriezustandes
Wenn die Spannung der Batterie unter 2,75 V fällt, dann wird bei jeder Übertragung eine
Information gesendet, dass die Batterie schwach ist.

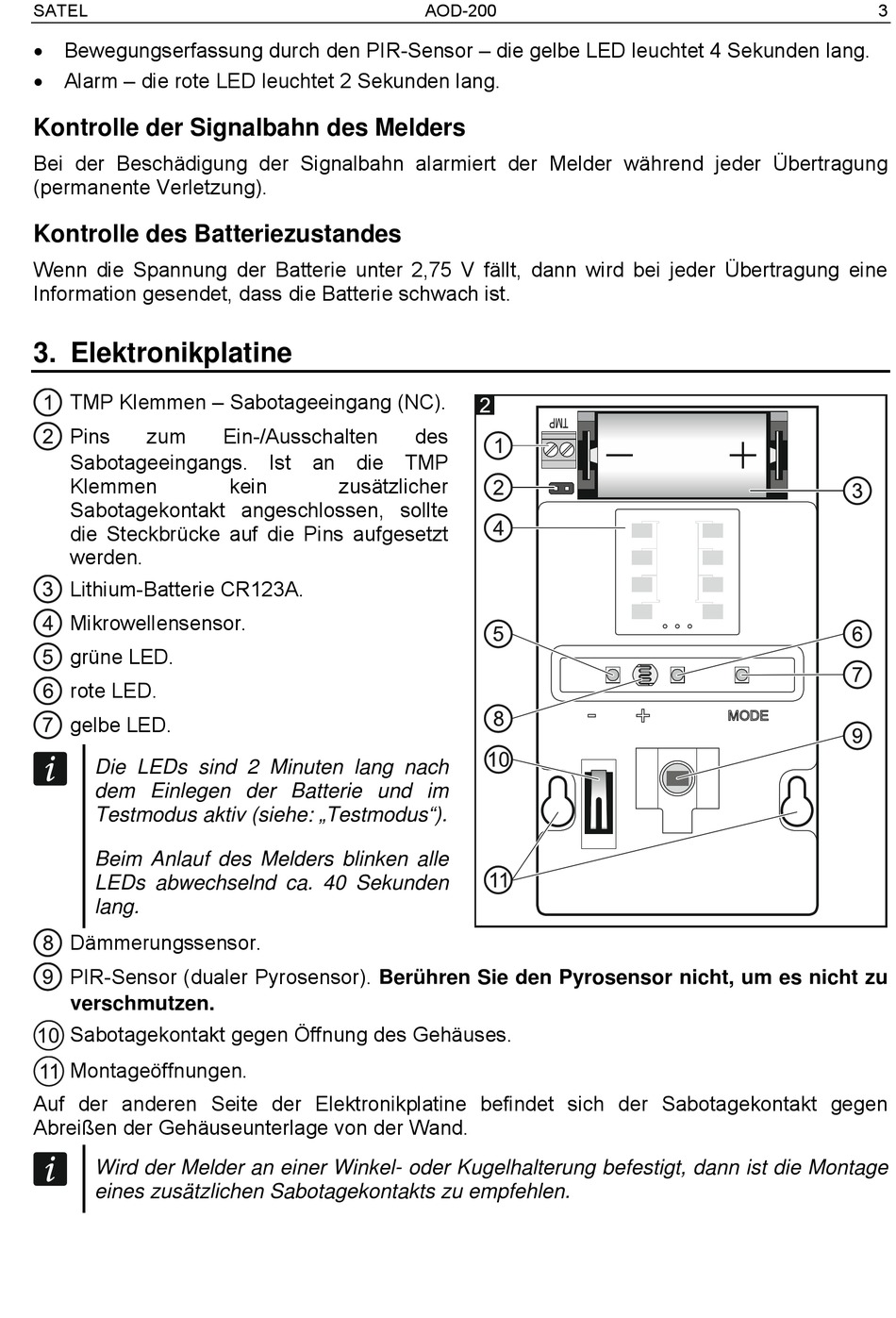

3. Elektronikplatine
TMP Klemmen – Sabotageeingang (NC).
Pins
zum
Sabotageeingangs. Ist an die TMP
Klemmen
Sabotagekontakt angeschlossen, sollte
die Steckbrücke auf die Pins aufgesetzt
werden.
Lithium-Batterie CR123A.
Mikrowellensensor.
grüne LED.
rote LED.
gelbe LED.
Die LEDs sind 2 Minuten lang nach
dem Einlegen der Batterie und im
Testmodus aktiv (siehe: „Testmodus").
Beim Anlauf des Melders blinken alle
LEDs abwechselnd ca. 40 Sekunden
lang.
Dämmerungssensor.
PIR-Sensor (dualer Pyrosensor). Berühren Sie den Pyrosensor nicht, um es nicht zu
verschmutzen.
Sabotagekontakt gegen Öffnung des Gehäuses.
Montageöffnungen.
Auf der anderen Seite der Elektronikplatine befindet sich der Sabotagekontakt gegen
Abreißen der Gehäuseunterlage von der Wand.
Wird der Melder an einer Winkel- oder Kugelhalterung befestigt, dann ist die Montage
eines zusätzlichen Sabotagekontakts zu empfehlen.
