Sollen in das Gehäuse die Leitungen des Sabotagekontakts eingeführt werden,
empfehlen wir, sie mit einem Schrumpfschlauch zu überziehen. Es wird das Risiko
verringern, dass Wasser ins Gehäuse eindringt.
1. Öffnen Sie das Gehäuse (Abb. 4).
2. Montieren Sie die Batterie und sichern Sie sie mit dem mitgelieferten Clips.
3. Registrieren Sie den Melder im Funksystem (siehe: Bedienungsanleitung für das
Funkbasismodul ACU-120 / ACU-270 oder Errichteranleitung für die Alarmzentrale
INTEGRA 128-WRL / VERSA / VERSA Plus / VERSA IP). Auf dem Elektronikmodul
befindet sich ein Aufkleber mit einer 7-stelligen Seriennummer, die beim Anmelden des
Melders im System einzugeben ist.
4. Schließen Sie das Gehäuse des Melders.
5. Montieren Sie den Melder zuerst vorläufig am Montageort.
6. Prüfen Sie den Pegel des vom Melder an das Funkbasismodul ACU-120 / ACU-270 oder
an die Zentrale INTEGRA 128-WRL gesendeten Signals. Falls der Pegel unter 40% liegt,
wählen Sie einen anderen Montageort aus. Manchmal reicht es den Melder um ein paar
Zentimeter zu verschieben, um eine bessere Qualität des Signals zu erreichen.

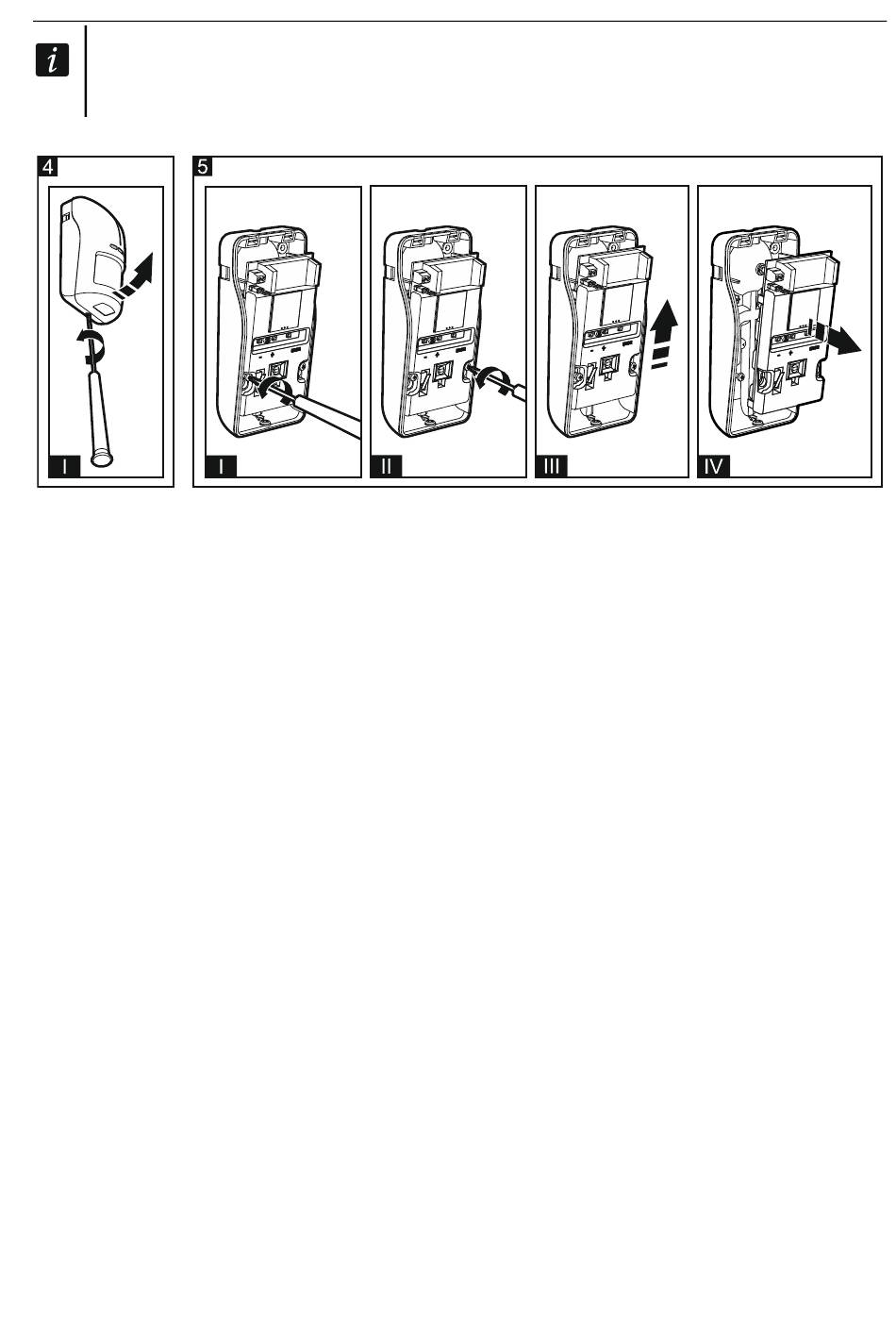

7. Öffnen Sie das Gehäuse (Abb. 4).
8. Nehmen Sie das Elektronikmodul heraus (Abb. 5).
9. Falls der Melder an einer Winkel- oder Kugelhalterung montiert wird, bohren Sie in der
Gehäuseunterlage ein Loch für die Leitungen des zusätzlichen Sabotagekontakts.
10. Fixieren Sie die Gehäuseunterlage an der Wand, an der Winkelhalterung (siehe:
„Montage an der Winkelhalterung") oder an der Kugelhalterung (siehe: „Montage an der
Kugelhalterung"). Verwenden Sie geeignete Dübel je nach Untergrund (Betonwand,
Gipskarton etc.). Die Dübel müssen die erforderliche mechanische Festigkeit
gewährleisten. In der Abbildung 6 wurden mögliche Montagearten des Melders
dargestellt.
11. Nachdem Sie den Melder angebracht haben, montieren Sie das Elektronikmodul und
schließen Sie das Gehäuse.
12. Konfigurieren Sie die Einstellungen des Melders:
– Empfindlichkeit des Infrarotsensors,
– Empfindlichkeit des Mikrowellensensors,
– Empfindlichkeit des Dämmerungssensors (Erkennungsschwelle).
Informationen zur Konfiguration des Melders finden Sie in der Anleitung für das
en zur Konfiguration des Melders finden Sie in der Anleitung für das
Funkbasismodul ACU-120 / ACU-270 oder in der Programmieranleitung für die
Funkbasismodul ACU-120 / ACU-270 oder in der Programmieranleitung für die
Alarmzentrale INTEGRA / VERSA / VERSA IP / VERSA Plus.
Alarmzentrale INTEGRA / VERSA / VERSA IP / VERSA Plus.
AOD-200
