6
Soll der Melder Haustiere erkennen, dann stellen Sie für den Mikrowellen- und
Infrarotsensor nicht höhere Erkennungsschwelle als voreingestellt.
13. Aktivieren Sie den Testmodus und prüfen Sie, ob die Bewegung in dem durch den Melder
überwachten Bereich das Aufleuchten der LED verursachen wird. In der Abb. 11 werden
der maximale Erkennungsbereich
14. Schalten Sie den Testmodus aus.
Montage an der Winkelhalterung

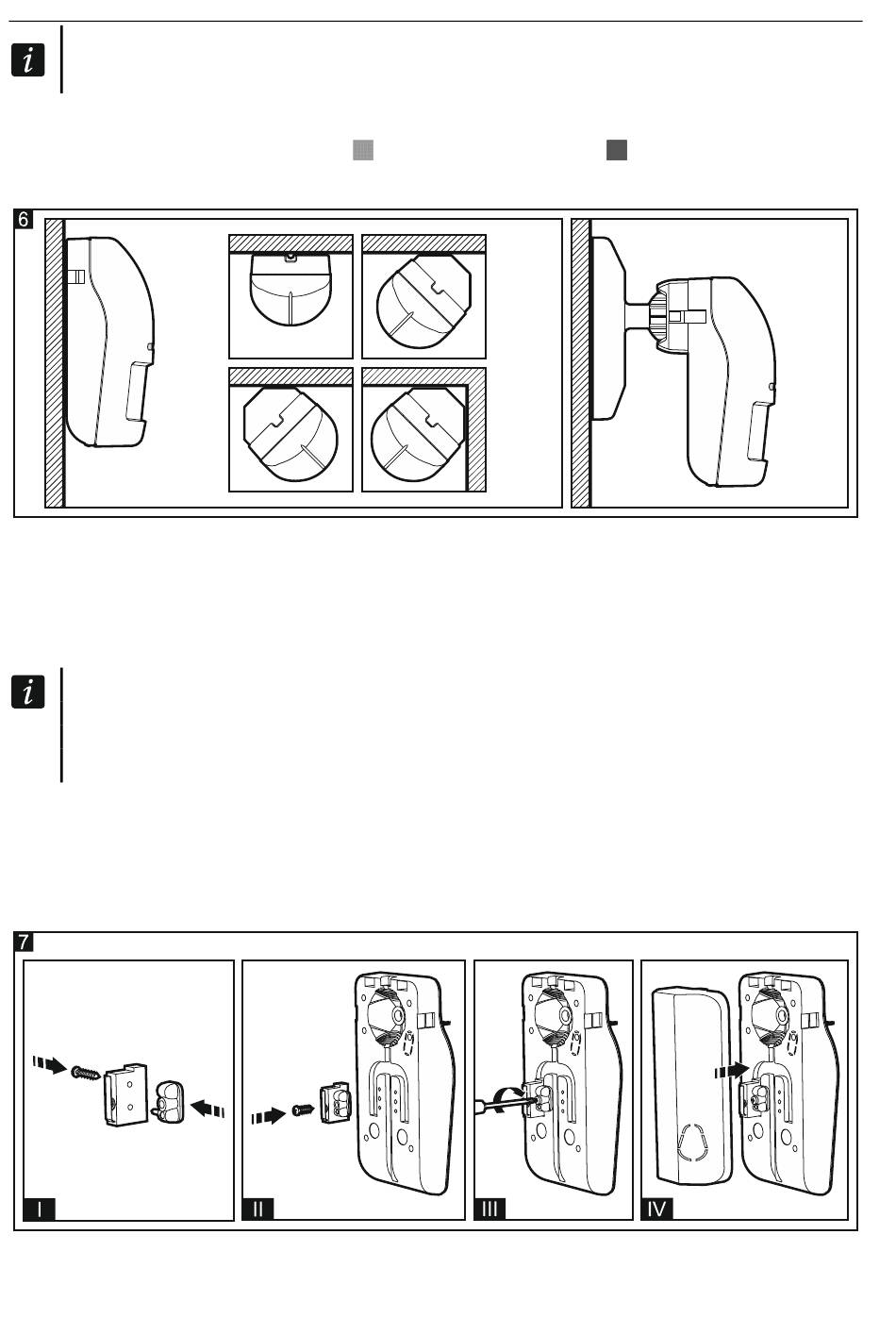

1. Montieren Sie den zusätzlichen Sabotagekontakt:
– schrauben Sie die Halterung an den Sabotagekontakt an (Abb. 7-I),
– schrauben Sie das Ganze an die Gehäuseunterlage an (Abb. 7-III).
In der Abbildung 7 wird die Montage des Sabotagekontaktes in einer von zwei
möglichen Positionen gezeigt. Der Montageort des Sabotagekontaktes hängt von der
Montageart der Winkelhalterung ab. Soll der Sabotagekontakt in der anderen Position
montiert werden, dann befestigen Sie die Montagehalterung auf der anderen Seite.
2. Bohren Sie Löcher in der Halterung für die Schrauben.
3. Bringen Sie die Winkelhalterung mit Spreizdübeln und Schrauben an die Wand an.
4. Führen Sie die Leitungen des Sabotagekontakts durch das Loch in der Gehäuseunterlage
durch und schließen Sie sie an die TMP Klemmen an.
5. Befestigen Sie die Gehäuseunterlage mittels Schrauben an die Halterung (Abb. 9).
AOD-200
und die Unterkriechzone
angezeigt.
SATEL
