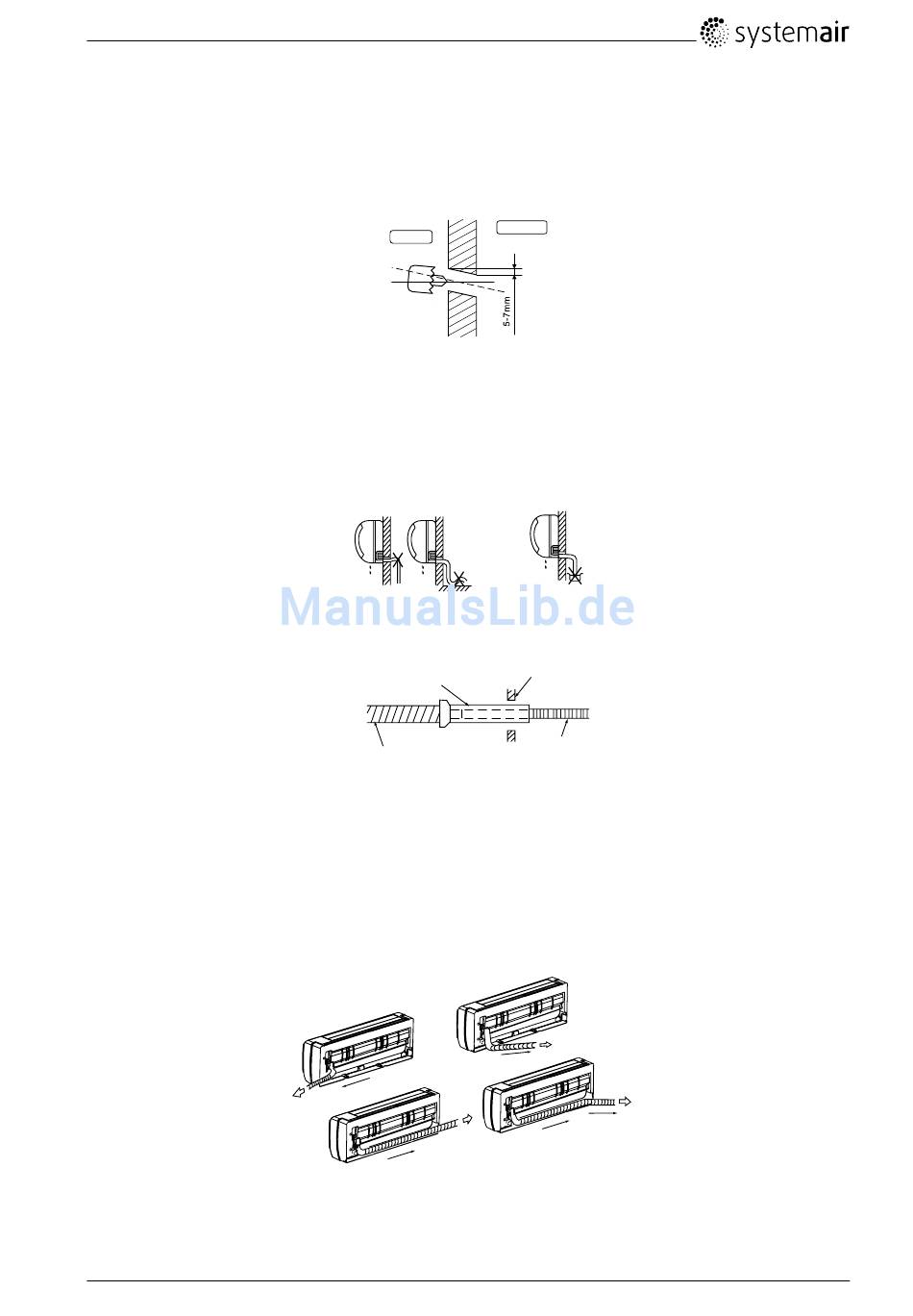

2.1.5 Wandbohrung

1. Legen Sie die Bohrungspositionen gemäß Abb. 5 fest. Bohren Sie ein Loch (65mm) leicht geneigt zur
Außenseite.
2. Bei Bohrungen in Metallgitter, Metallplatten oder ähnlichem ist das Rohr immer zu schützen.

2.1.6 Montage Kondensatleitung

1. Der Ablaufschlauch ist schräg nach unten zu führen, so dass das Kondensat mit natürlichem Gefälle
ablaufen kann. Vermeiden Sie unnötige Bögen und den Ablauf in einen Behälter (s. Abb. 7).
2. Bei Verlängerung des Ablaufschlauchs, ist der Anschluss der Verlängerung mit einer Rohrabschir-
mung zu versehen. Der Ablaufschlauch muss locker bleiben.

2.1.7 Montage Anschlussrohr

1. Bei Rohranschluss links- oder rechtsseitig ist die jeweilige Seitenabdeckung abzunehmen.
2. Bei Rohranschluss rückseitig rechts und links sind die Rohranschlüsse gemäß Abb. 10 durchzufüh-
ren.
3. Die Enden der Verbindungleitungen sind zu befestigen. (s. Anzugsdrehmoment unter ANSCHLUSS
KÄLTEMITTELLEITUNG)
SYSPLIT MULTI EVO HP
Wand
Innen
Abb. 6
Abb. 7
Ummantelung
Ablasschlauch
Abb. 8
Rohranschluss rechts hinten
Rohranschluss rechtsseitig
Rohranschluss linksseitig
Abb. 9/10
10
Außen
Wand
Verlängerung
Rohranschluss links hinten
