Anschluss der Lautsprecher

Sound System CTA1 / BRA1:
Die Lautsprecher sind intern verkabelt,
hier müssen nur die Quellgeräte (DVD, etc.) angeschlossen werden.
Sound System CTA2 / VRA1:

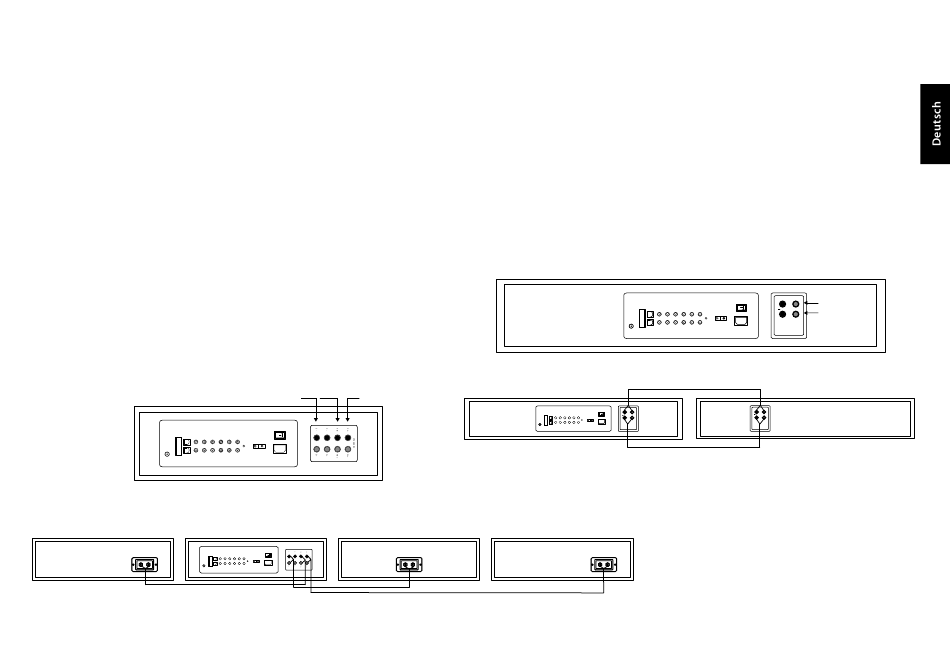

Siehe Anschlussschema unten. Verwenden Sie die im Lieferumfang enthaltenen
Lautsprecherkabel zum Anschluss der Lautsprecher an den Schraubklemmen
„Front Left", „Front Right" und „Sub" (CTA2) bzw.„HF" und „LF" (VRA1) auf der
Rückseite des Verstärker-Moduls (Kabelenden ca. 1 cm abisolieren). Bitte beachten
Sie die richtige Polung, rot für plus (+) und schwarz für minus (-). Nutzen Sie hierzu
die Markierung auf dem mitgelieferten Kabel. Achten Sie darauf, dass das abisolierte
Kabelende keinen Kontakt zur Gehäuserückseite hat. (Kurzschlussgefahr!)
