Bedienungsanleitung für den Benutzer
Blockheizkraftwerk
Mikro-BHKW
GTK-4
Wolf GmbH • Postfach 1380 • D-84048 Mainburg • Tel. +49-(0)8751/74-0 • Fax +49-(0)8751/74-1600 • Internet: www.wolf-heiztechnik.de
Art.-Nr.: 3063736_201501
Änderungen vorbehalten
DE
AT
CH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf Mikro-BHKW GTK-4

Inhaltszusammenfassung für Wolf Mikro-BHKW GTK-4

  • Seite 1 Bedienungsanleitung für den Benutzer Blockheizkraftwerk Mikro-BHKW GTK-4 Wolf GmbH • Postfach 1380 • D-84048 Mainburg • Tel. +49-(0)8751/74-0 • Fax +49-(0)8751/74-1600 • Internet: www.wolf-heiztechnik.de Art.-Nr.: 3063736_201501 Änderungen vorbehalten...

  • Seite 2: Vorbemerkungen

    • Tragen von Schutzkleidung (z.B. Handschuhe, Schutzbrille) • Verwendung von Auffanggefäßen und Bereithalten von Ölbindemittel Ausgelaufenes oder verschüttetes Motoröl und kontaminiertes Material sind gemäß den örtlichen Vorschriften zu behandeln. Das Motoröl, welches bei der Regelwartung anfällt, wird von der Wolf GmbH zurückgenommen und gemäß den geltenden Vorschriften entsorgt. ► Wartungen, Inspektionen und Reparaturen dürfen nur durch von Wolf zertifizierte Fachkräfte durchgeführt werden! ► Nur der Nachweis der vorgeschriebenen regelmäßigen Wartungen durch eine von Wolf zertifizierte Fachkraft sowie die Einsendung des Inbetriebnahmeprotokolls gewährleisten den Erhalt der Herstellergarantien! ► Bei fabrikneuen Geräten kann es nach der Erstinbetriebnahme zu merklicher, jedoch völlig unbedenklicher Geruchsbildung durch die Dämmmaterialien des Gehäuses kommen. Die Geruchsbildung lässt nach einiger Zeit nach. Für weitere Informationen fragen Sie Ihre zertifizierte Fachkraft. Wolf übernimmt keine Haftung für Schäden und Folgeschäden, die auf Grund unsachgemäßer Anwendung, Bedienfehler, Manipulationen und falscher Wartung durch unautorisierte Personen entstehen. Dieses Dokument entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten. 3063736_201501...

  • Seite 3: Normen Und Vorschriften

    Normen und Vorschriften Für die Montage und den Betrieb der Heizungsanlage die landesspezifischen Normen und Richtlinien beachten! Die Angaben auf dem Typenschild des Heizkessels beachten! Bei Installation und Betrieb der Heizungsanlage sind folgende örtlichen Bestimmungen zu beachten: ► über die Aufstellbedingungen, ► über die Zu- und Ablufteinrichtungen sowie Schornsteinanschluss, ► elektrischer Anschluss an die Stromversorgung, ► die technischen Regeln des Gasversorgungsunternehmens über den Anschluss des Gasgerätes an das örtliche Gasnetz, ► die Vorschriften und Normen über die sicherheitstechnische Ausrüstung der Wasser-Heizungsanlage,...
  • Seite 4 Normen und Vorschriften ► KÜO- Kehr- und Überprüfungsordnung des Bundes ► Gesetz zur Einsparung von Energie (EnEG) mit den dazu erlassenen Verordnungen: • EneV Energieeinsparverordnung (in jeweils gültiger Fassung) ► DVGW Arbeitsblatt G637 Für die Installation und den Betrieb in Österreich gilt insbesondere: ► ÖVE - Vorschriften ► Bestimmungen des ÖVGW sowie die entsprechenden Ö-Normen ► ÖVGV TR-Gas (G1), ÖVGW-TRF (G2) ► Bestimmungen der ÖVGW-Richtlinie G41 bei Kondenswasser-Abführung ► Örtliche Bestimmungen der Bau- und Gewerbeaufsichtsämter (meistens vertreten durch den Schornsteinfeger) ► Örtliche Bestimmungen des GVU (Gasversorgungsunternehmen) ► Bestimmungen und Vorschriften der örtlichen Energieversorgungsunternehmen ► Bestimmungen der regionalen Bauordnung ► Mindestanforderungen an das Heizungswasser gemäß ÖNORM H5195-1 sind einzuhalten Für die Installation und den Betrieb in der Schweiz gilt insbesondere: ► SVGW - Vorschriften ► VKF - Vorschriften ► BUWAL und örtliche Vorschriften sind zu beachten.

  • Seite 5: Inhaltsverzeichnis

    1.2 Sicherheitskennzeichnung am Gerät ..........................8 2. Sicherheitshinweise 2.1 Bestimmungsgemäße Verwendung ...........................9 2.2 Sachwidrige Verwendung ..............................9 2.3 Allgemeine Sicherheitshinweise ............................10 2.4 Restrisiko ..................................12 2.5 Pflichten des Betreibers ..............................12 3. Ihr neues Mikro-BHKW GTK-4 3.1 Übersicht ..................................13 3.2 Motor ....................................14 3.3 Generator ..................................14 3.4 Schmierölsystem ................................14 3.5 Verkleidung ..................................15 3.6 Regelung ..................................15 3.7 Wartung ...................................15...
  • Seite 6 Inhaltsverzeichnis 5.11 Hauptmenü „Strom“ .................................31 5.11.1 Leistungsklassen einstellen ...........................31 5.11.2 Speicherzustand ablesen ............................33 5.11.3 Datum und Uhrzeit ..............................33 5.11.4 Systeminformationen .............................34 5.11.5 Störmeldungen - Einfache Störungen beseitigen ....................35 5.11.6 Temperaturen ................................36 5.11.7 Betriebsstunden und Wartung ..........................36 5.11.8 Betriebsdaten ................................37 6. Pflege 6. Pflege ....................................38 7. Störungsbehebung 7.1 Störungstabelle ................................39 8. Tabelle Einstellwerte 8. Tabelle Einstellwerte ................................42 9. Dokumentation Wartung 9. Dokumentation Wartung ...............................43 3063736_201501...

  • Seite 7: Hinweise Zur Anleitung

    1. Hinweise zur Anleitung 1. Hinweise zur Anleitung Vor Bedienung des Wolf GTK-4 muss dieses Dokument und die Bedienungsanleitung aufmerksam gelesen und verstanden worden sein. Dies gilt insbesondere für die aufgeführten Sicherheitshinweise. Das strikte Befolgen hilft: ► Personen- und Sachschäden zu vermeiden ► Störungen am Wolf GTK-4 zu verhindern ► Zuverlässigkeit und Lebensdauer des Wolf GTK-4 zu erhöhen 1.1 Verwendete Zeichen, Piktogramme und Symbole In dieser Montageanleitung vorkommende Sicherheitshinweise: GEFAHR! Weist auf eine unmittelbar drohende Gefahr hin, die zu schweren Körperverletzungen oder zum Tod führt. WARNUNG! Weist auf eine möglicherweise gefährliche Situation hin, die zu schweren Körperverletzungen oder zum Tod führen könnte. VORSICHT! Weist auf eine möglicherweise gefährliche Situation hin, die zu leichten Körperverletzungen führen könnte. Wird auch für Warnung vor Sachschäden verwendet. Warnung vor gefährlicher elektrischer Spannung. HINWEIS! Hinweis auf wichtige Informationen zur Erleichterung der Bedienung. Dieses Symbol verweist Sie auf eine allgemeine Information. 3063736_201501...

  • Seite 8: Sicherheitskennzeichnung Am Gerät

    1. Hinweise zur Anleitung 1.2 Sicherheitskennzeichnung am Gerät Bild 1: Sicherheitskennzeichnung am Gerät Warnung vor gefährlicher elektrischer Spannung. Warnung vor heißen Oberflächen. Warnung vor automatischem Anlauf. Warnung vor Handverletzung durch Riemenantrieb 3063736_201501...

  • Seite 9: Sicherheitshinweise

    2.1 Bestimmungsgemäße Verwendung ► Das Mikro-BHKW GTK-4 für Erdgas darf nur mit Erdgas L (2LL) oder Erdgas H (2E) betrieben werden. ► Das Mikro-BHKW GTK-4 ist zur Gewinnung von Wärme und Strom in einem gasbetriebenen Wasserheizungssystem mit Pufferspeicher (so genannte „Kraft-Wärme-Kopplung“) bestimmt. Zusätzlich zum Mikro-BHKW GTK-4 muss immer ein zweiter Wärmeerzeuger installiert sein. ► Das Mikro-BHKW GTK-4 darf nur betrieben werden, wenn es vorschriftsmäßig in dem vorbestimmten Raum eingebaut ist und alle Leitungen fachgerecht am Heizungssystem und am Stromnetz angeschlossen sind. ► Das Mikro-BHKW GTK-4 sowie die anzuschließenden Verbraucher und Leitungen müssen in einem ordnungsgemäßen, betriebssicheren Zustand sein. ► Das Mikro-BHKW GTK-4 darf nur mit vollständig geschlossener Verkleidung betrieben werden. ► Beachten Sie die Sicherheitshinweise des Gasversorgers im Umgang mit Gas. ► Das Mikro-BHKW GTK-4 darf nur nach der Abnahme und bescheinigter Erstinbetriebnahme durch die von Wolf zertifizierte Fachkraft und durch das Gasversorgungsunternehmen (GVU) dauerhaft betrieben werden. 2.2 Sachwidrige Verwendung Zur sachwidrigen Verwendung gehört unter anderem: ► Änderungen des Konstruktionsstandes (z. B. Ein- oder Umbauten) am Mikro-BHKW GTK-4 ► Verwendung schadhafter oder ungeeigneter Verbraucher und Leitungen ► Betrieb des Mikro-BHKW GTK-4 ohne ausreichende Zuluft ► Betrieb mit offensichtlichen Defekten ► Unsachgemäße Aufstellung oder Montage (z. B. im Freien) ► Betrieb mit anderen als den zugelassenen Brennstoffen ► Betrieb nach Überschreitung der vorgeschriebenen Wartungsintervalle ► Betrieb nach unerlaubten Manipulationen am Mikro-BHKW GTK-4...

  • Seite 10: Allgemeine Sicherheitshinweise

    2. Sicherheitshinweise 2.3 Allgemeine Sicherheitshinweis GEFAHR! Schalten Sie bei drohender Gefahr die Anlage aus und schließen Sie die Absperreinrichtung am Gaszähler oder an der Hauptabsperreinrichtung (z. B. bei Überflutung oder Feuer)! Ausschaltmöglichkeiten sind: ► Gerätehauptschalter am externen Schaltschrank ► Heizungshauptschalter, Heizungsnotaus (wenn bauseits vorhanden) ► Heizungssicherung Welche Absperreinrichtung bei Ihrer Anlage zu schließen ist, erfahren Sie von Ihrer zertifizierten Fachkraft. ► Die vorgeschriebenen Wartungsintervalle sind unbedingt einzuhalten. ► Wartungsarbeiten und Reparaturen sind nur durch eine zertifizierte Fachkraft durchzuführen. ► Entfernen Sie keine Gehäuseteile. Bei geöffnetem Gehäuse sind stromführende und rotierende Teile zugänglich! ► Achten Sie darauf, dass bei Reparaturen nur Originalersatzteile verwendet werden. ► Halten Sie stets den Zugang zum Betriebsraum und zum Mikro-BHKW GTK-4 frei. ► Verwenden oder lagern Sie keine explosiven oder leicht entflammbaren Stoffe (z. B. Benzin, Lacke, Verdünnung etc.) im Betriebsraum des Mikro-BHKW GTK-4. ► Das Heizsystem muss vor Frost geschützt werden. ► Stellen Sie sicher, dass keine unbefugten Personen oder Kinder Zugang zum Mikro-BHKW GTK-4 erhalten. Gasgeruch GEFAHR! Akute Explosionsgefahr! Vergiftungs- und Erstickungsgefahr! ► Keine elektrischen Schalter betätigen! ► Keine Stecker ziehen! ► Keine Klingel betätigen!
  • Seite 11 2. Sicherheitshinweise Abgasgeruch GEFAHR! Akute Vergiftungs- und Erstickungsgefahr! ► Den Betriebsraum sofort verlassen bzw. nicht betreten! ► Anlage ausschalten! ► Mitbewohner warnen! ► Gaszufuhr schließen! ► Service Hotline anrufen Feuer oder Qualm GEFAHR! Akute Explosionsgefahr! Vergiftungs- und Erstickungsgefahr! ► Den Betriebsraum sofort verlassen bzw. nicht betreten! ►...

  • Seite 12: Restrisiko

    Falsche oder unlogische Einstellwerte können zu erhöhtem Energieverbrauch, erhöhtem Verschleiss und frühzeitigem Ausfall wichtiger Komponenten führen. ► Nehmen Sie Änderungen nur vor, wenn diese unbedingt notwendig sind! ► Dokumentieren Sie jedwede Änderung der eingestellten Werte. ► Informieren Sie sich vorher über die Auswirkungen der gewünschten Änderungen bei Ihrer zertifizierten Fachkraft. ► Nehmen Sie keine Änderungen der voreingestellten Werte vor, dessen Auswirkungen Sie nicht kennen! 2.4 Restrisiko Trotz Fertigung und Kontrolle jedes Mikro-BHKW GTK-4 nach den anerkannten Regeln der Technik verbleiben beim Betrieb der Anlage unter anderem folgende Restrisiken: ► Gefahr durch ausströmendes Gas und Abgas ► Gefahr durch Gewalteinwirkung 2.5 Pflichten des Betreibers Die Pflichten des Betreibers ergeben sich vorrangig aus den jeweils geltenden Verordnungen und Vorschriften. Informieren Sie sich bei Ihrer zertifizierten Fachkraft. ► Die Inspektion muss alle 2.500 Betriebsstunden erfolgen und nach 5.000 Betriebsstunden ist eine Wartung fällig. Sie ist ausschließlich von zertifizierten Fachkräften durchzuführen und im Wartungshandbuch zu dokumentieren. Nach 20.000 Betriebsstunden empfiehlt Wolf eine Revision laut Wartungshandbuch. ► Störungen sind umgehend durch zertifizierte Fachkräfte unter Verwendung von Originalersatzteilen zu beseitigen. ► Die Bedienungsanleitung ist während der Lebensdauer der Anlage zu behalten und muss griffbereit sein. 3063736_201501...

  • Seite 13: Übersicht

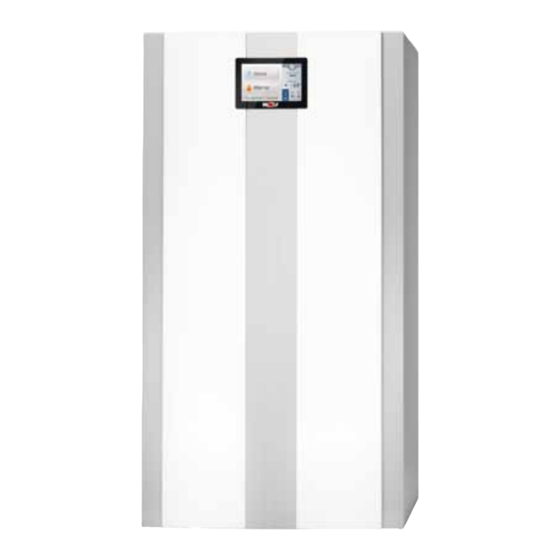

    3. Beschreibung Mikro-BHKW GTK-4 3. Beschreibung Mikro-BHKW GTK-4 Das Mikro-BHKW GTK-4 ist ein autonomes, stromerzeugendes Gas-Heizungssystem, das mittels des Kraft-Wärme- Kopplungsprinzips arbeitet. Kraft-Wärme-Kopplung (KWK) ist die gleichzeitige Gewinnung von mechanischer Energie und nutzbarer Wärme für Heizzwecke. Die gewonnene mechanische Energie wird unmittelbar in elektrischen Strom umgewandelt. Hierbei wird ein Generator von einem Gas-Verbrennungsmotor angetrieben. Die dabei anfallende Abwärme der einzelnen Komponenten wird ebenfalls genutzt. Die elektrische Leistung des Mikro-BHKW GTK-4 beträgt bis zu 4 kW, die gleichzeitig erzeugte thermische Leistung beträgt bis zu 12 kW. Die erzeugte Wärmeenergie wird in einen Pufferspeicher eingespeist. Der erzeugte Strom kann direkt vor Ort verbraucht werden. Überschüssiger Strom wird in das Netz der öffentlichen Versorgung eingespeist. Über die Eigenerzeugung hinaus gehender Strombedarf wird vom öffentlichen Netz bezogen. 3.1 Übersicht Bild 2: Übersicht Bildlegende 1 Rückwand Verkleidung 5 Deckel Verkleidung 2 Rückwand Chassis 6 Deckel Chassis 3 Seitenteil Chassis 7 Frontteil Chassis 4 Seitenteil Verkleidung 8 Frontteil Verkleidung 3063736_201501...

  • Seite 14: Beschreibung Mikro-Bhkw Gtk

    3. Beschreibung Mikro-BHKW GTK-4 Bildlegende 1 USB- und LAN-Anschluss 2 Gasdruckwächter und Nulldruckregler 3 Gasanschluss R ½“ 4 Steckeranschluss 12 V 5 LAF 80/125 mit Kondensatablauf (Siphon) und Schwimmerschalter 6 Vorlauf BHKW G ¾“ 7 Steckeranschluss 400 V 8 Rücklauf BHKW G ¾“ Bild 3: Ansicht Rückseite 3.2 Motor Der Gasverbrennungsmotor in Industriespezifikation ist bei einer regelmäßigen Wartung für lange Laufzeiten des BHKW‘s ausgelegt. Hierzu ist er mit einem automatischen Ölnachfüllsystem verbunden, welches in festen Intervallen das Motoröl durch Öl aus dem Nachfüllbehälter ersetzt. Alle vibrierenden Bauteile sind durch eine besonders weiche Lagerung entkoppelt. HINWEIS! Als Motoröl muss das Gasmotorenöl ADDINOL MG 40 POWER verwendet werden. Die Verwendung eines anderen Motoröls ist nicht zulässig! 3.3 Generator Der dreiphasige, luftgekühlte Asynchrongenerator wird über einen Keilrippenriemen vom Verbrennungsmotor angetrieben und erzeugt maximal 4 kW bei 400 V. 3.4 Schmierölsystem Das Wolf GTK-4 verfügt über ein zweiteiliges Schmierölsystem für den Motor. Es besteht aus dem Motorkreis mit angeschlossenem Öl-Wärmetauscher sowie einem Zusatzöltank (siehe Bild 4). In Kombination mit dem automatischen Ölnachfüllsystem ermöglicht dies die außergewöhnlich langen Ölwechselintervalle von 5.000 Betriebsstunden (entspricht ca.

  • Seite 15: Verkleidung

    3. Beschreibung Mikro-BHKW GTK-4 Bildlegende Bildlegende 1 Motor 1 Öleinfüllöffnung 2 Ölfilter 2 Ölablassschraube 3 Öl-Wärmetauscher 3 Ölpumpe 4 Zusatzöltank Bild 4.1: Ölkühlkreislauf Bild 4.2: Ölnachfüllsystem 3.5 Verkleidung Unter der Verkleidung des Mikro-BHKWs GTK-4 befindet sich eine wärme- und schalldämmende Kapsel, welche für den ruhigen Betrieb und die hohe Effizienz sorgt. Der Körperschall wird durch den Einsatz sehr weicher Kompensatoren in sämtlichen Zu- und Ableitungen eliminiert. 3.6 Regelung Das Mikro-BHKW GTK-4 wird wärmegeführt betrieben. Der Benutzer kann die Leistung des GTK-4 an den aktuellen Strombedarf anpassen. So ist es möglich mit dem GTK-4 möglichst viel des produzierten Stroms auch selbst zu verbrauchen. Neben der Sicherstellung einer konstanten elektrischen Leistung überwacht die Steuerung ebenfalls Funktionen des Heizkreises sowie alle sicherheitsrelevanten Einrichtungen des Mikro-BHKW GTK-4. Alle Funktionen sind mit dem Display einfach zu steuern und zu kontrollieren, siehe dazu Kapitel 5. 3.7 Wartung Die Inspektion muss alle 2.500 Betriebsstunden erfolgen, nach 5.000 Betriebsstunden ist eine Wartung durchzuführen. Sie ist ausschließlich von zertifizierten Fachkräften durchzuführen und zu dokumentieren. Wann die Wartung fällig ist, wird im Menüpunkt „Betriebsstunden und Wartung“ angezeigt. Wenn das Wartungsintervall erreicht ist, schaltet das Gerät aus. Daraufhin kann das BHKW (bis zu 5 mal für je 100 Bh) wieder manuell gestartet werden. Bitte geben Sie umgehend bei Ihrem Fachhandwerker die Wartung in Auftrag.

  • Seite 16: Monitoring- Und Serviceschnittstelle Für Den Wolf Kundendienst

    3. Beschreibung Mikro-BHKW GTK-4 3.8 Monitoring- und Serviceschnittstelle für den Wolf Kundendienst Eine Kommunikationsschnittstelle für den Wolf Service ist durch eine Netzwerkverbindung möglich und bereits serienmäßig in der Steuerung implementiert. Dadurch ist es dem Wolf Kundendienst möglich, Daten des Geräts auszulesen und evtl. Störungen ohne Kundendiensteinsatz zu beheben. Verbinden Sie dazu bitte mit Hilfe des Netzwerkanschlusses auf der Rückseite das GTK-4 mit einem Router, der mit dem Internet verbunden ist. 3.9 Umweltfreundlichkeit Die Umweltfreundlichkeit des Mikro-BHKW GTK-4 ergibt sich aus: ► dem hohen Wirkungsgrad ► der Verwendung des umweltschonenden Treibstoffs Erdgas ► den niedrigen Abgasemissionen 3.10 Voraussetzungen für die Installation und den Betrieb ► Zentralheizung mit zentraler Brauchwassererwärmung ► Anschluss an ein Gasnetz ► Verwendung eines Pufferspeichers mit einem Mindestvolumen von 1.000 Ltr.

  • Seite 17: Lieferumfang

    3. Beschreibung Mikro-BHKW GTK-4 3.12 Lieferumfang Standardlieferumfang Wolf GTK-4: ► 1 x Wolf GTK-4 mit integrierter Regelung und 7“ Touch-Display ► 1 x Schaltschrank für Wandbefestigung mit 3 m Kabel und Steckerverbindung, Metallgehäuse ca. B 600 x H 600 x T 220 mm ► 3 x Speicher- (Tauch-)fühler NTC 1,8 kOhm ► 1 x Außentemperaturfühler NTC 1,8 kOhm ► 2 x flexibler Anschlussschlauch VL / RL ¾‘‘ ohne Absperrvorrichtung ► 1 x flexibler Gasschlauch ½‘‘ ohne Absperrvorrichtung ► 1 x Mündungsschalldämpfer Ø 80mm Optionale Bestellumfänge sind in dieser Auflistung nicht enthalten. Unterlagen Bezeichnung Bestimmt für Bedienungsanleitung Endverbraucher Montage- und Wartungsanleitung mit Konformitätserklärung Zertifizierte Fachkraft Tabelle 1: Lieferumfang Unterlagen Neben den aufgeführten Unterlagen können folgende Unterlagen über Wolf bezogen werden: ► Checkliste Installationsvoraussetzungen ► Checkliste zur Anmeldung und Förderbeantragung ► Inbetriebnahmeprotokoll mit Checkliste zur Inbetriebnahme...

  • Seite 18: Technische Daten

    4. Technische Daten 4. Technische Daten 4.1 GTK-4 Vorlauf Rücklauf Mikro-BHKW Typ GTK Wirkungsgrad elektrisch (Hi) Gesamtwirkungsgrad bei 70/30°C (Hi) Normnutzungsgrad nach DIN 4709 Gesamtnormnutzungsgrad nach DIN 4709, gewichtet mit Primärenergiefaktoren Primärenergieeinsparung gemäß 2004/8/EG 21,8 Leistung thermisch, einstellbar 8,5 / 10 / 12 Leistung elektrisch, einstellbar 2 / 3 / 4 Höhe A mm 1290 Breite B mm Tiefe C mm Heizungsvor- / Heizungsrücklaufanschluss D mm Luft-/Abgasrohranschluss E mm Gasanschluss F mm Heizungsanschlüsse G mm Heizungsvorlaufanschluss ¾“ (DN20) Heizungsrücklaufanschluss ¾“ (DN20)

  • Seite 19: Motor

    Zündkerze ChampionQC12LYC 4.3 Generator Hersteller Elektrische Leistung 2-4kW Elektrischer Anschluss 3x230/400VAC,50Hz,3Phasen Arbeitsweise Asynchrongenerator, mit Blindleistungskompensation 4.2 Betriebsstoffe und Füllmengen Betriebsstoff Füllmenge Anforderung / Qualität Brennstoffe max. Gasdurchfluss ca. 1,8 m³/h L (2LL), H (2E), Motoröl 20 l Gasmotorenöl ADDINOL MG 40 POWER Tabelle 3: Betriebsstoffe und Füllmengen HINWEIS! Das gebrauchte Motoröl muss gemäß den geltenden Verordnungen ordnungsgemäß entsorgt werden! Gemäß Altöl-Verordnung wird das Alt-Öl von der Firma Wolf GmbH zurückgenommen. Senden Sie das Altöl unter Angabe des Absenders in einem geeigneten Behälter an: Wolf GmbH Entsorgungshof Rücknahme Altöl BHKW Industriestraße 1 84048 Mainburg 3063736_201501...

  • Seite 20: Bedienung Des Mikro-Bhkw Gtk

    5. Bedienung des Mikro-BHKW GTK-4 5. Bedienung des Mikro-BHKW GTK-4 5.1 Sicherheit VORSICHT! Falsche oder unlogische Einstellwerte können zu erhöhtem Energieverbrauch, erhöhtem Verschleiss und frühzeitigem Ausfall wichtiger Komponenten führen. ► Nehmen Sie keine Änderungen von Werten vor, dessen Auswirkungen Sie nicht kennen! ► Dokumentieren Sie jedwede Änderung der eingestellten Werte. ► Informieren Sie sich vorher über die Auswirkungen der gewünschten Änderungen bei Ihrer zertifizierten Fachkraft. 5.2 Wärmegeführte Betriebsweise Ein BHKW erzeugt immer gleichzeitig Strom und Wärme. Dabei ist die Wärmeerzeugung vorrangig, d.h. das Mikro-BHKW kann sich nur einschalten, wenn die erzeugte Wärme im Gebäude benötigt wird. Um einen möglichst hohen Eigenverbrauch des...

  • Seite 21: Ein- Und Ausschaltkriterien

    5. Bedienung des Mikro-BHKW GTK-4 2. Wärmeerzeuger GTK-4 Pufferspeicher > 1.000 Ltr. Bild 6: Schema Übersicht Gesamtsystem Bildlegende 1 Vorlauf BHKW 2 Rücklauf BHKW 3 Oberer Speicherfühler (Warmwasser) 4 Mittlerer Speicherfühler (Heizungstemperatur) 5 Unterer Speicherfühler 5.3 Ein- und Ausschaltkriterien Das Mikro-BHKW GTK-4 schaltet sich ein, wenn: ► Die Temperatur am oberen Speicherfühler die eingestellte Warmwasser-Soll-Temperatur unterschreitet. Zur Einstellung der Warmwasser-Soll-Temperatur siehe Kapitel 5.10.4. ► Die Temperatur am mittleren Speicherfühler die Heizkreisvorlauftemperatur unterschreitet. Zur Einstellung der Heizkreisvorlauftemperatur über die Heizkurve siehe Kapitel 0. Das Mikro-BHKW GTK-4 schaltet sich aus, wenn: ► Die Vorlauftemperatur am Ausgang des GTK-4 80 °C erreicht. ► Die eingestellte Warmwassertemperatur am mittleren Speicherfühler erreicht wird und die Temperatur am untersten Speicherfühler die eingestellte Heizkreisvorlauftemperatur erreicht. Der Zusatzwärmeerzeuger wird vom Mikro-BHKW angefordert, wenn die Temperatur am oberen Speicherfühler (2) für eine Dauer von 10 min niedriger als die eingestellte Warmwassertemperatur ist. 3063736_201501...

  • Seite 22: Startbildschirm

    5. Bedienung des Mikro-BHKW GTK-4 5.4 Startbildschirm Nach dem ca. 2 minütigen Startvorgang erscheint der Startbildschirm: Bild 7: Startbildschirm Bildlegende 1 Schaltsymbol: Hauptmenü „Strom“ 6 Anzeige Außentemperatur 2 Schaltsymbol: Hauptmenü „Wärme“ 7 Schaltsymbol: Nachtbetrieb 3 Statusanzeige 8 Schaltsymbol: Tagbetrieb 4 Schaltsymbol: Ein (Blau), Aus (Grau) 9 Schaltsymbol: Automatischer Tag/Nachtbetrieb 5 Anzeige Datum und Uhrzeit 5.5 Wiederkehrende aktive Schaltsymbole Rücksprung zum Startbild Dieses Symbol führt zurück zum Startbildschirm. Es ist auf jeder Menüseite rechts oben. Rücksprung zum vorherigen Menü...

  • Seite 23: Mikro-Bhkw Gtk-4 Starten

    5. Bedienung des Mikro-BHKW GTK-4 5.6 Mikro-BHKW GTK-4 starten ► Schalten Sie das Mikro-BHKW GTK-4 am Hauptschalter am Schaltschrank ein. • Im Display erscheint eine Meldung, dass das Mikro-BHKW gestartet wird. • Nach dem Start des Systems erscheint der Startbildschirm (Bild 7) • Drücken Sie auf das Schaltsymbol „Ein-/Aus“: Das Symbol leuchtet blau. Nach einigen Sekunden erscheint in der Statusanzeige unten im Display die Meldung „Start“. • Die Anlage startet automatisch, gemäß den eingestellten Leistungsklassen (siehe Kap. 5.10.1) • In der Statusanzeige unten im Display erscheint „In Betrieb“ 5.7 Auswählen der Betriebsart Es gibt drei mögliche Betriebsarten: Automatischer Tag/Nachtbetrieb, Tagbetrieb, Nachtbetrieb. 5.7.1 Automatischer Tag/Nachtbetrieb: ► Schaltfläche Automatik antippen • Der Wechsel zwischen den unter „5.10.1 Heizkreislauf“ eingestellten Werten für den Tag und die Nachtabsenkung erfolgt automatisch zu den eingestellten Uhrzeiten 5.7.2 Tagbetrieb: ► Schaltfläche Tagbetrieb antippen • Die Anlage startet automatisch, wenn die unter „5.10.1 Heizkreislauf“ eingegeben Werte für den Tag unterschritten werden 5.7.3 Nachtbetrieb:...

  • Seite 24: Ausschalten

    5. Bedienung des Mikro-BHKW GTK-4 5.9 Ausschalten VORSICHT! Frostschäden durch Auskühlung möglich ► Mikro-BHKW GTK-4 nicht bei Außentemperaturen unter 0 °C abstellen. ► Während längerem Stillstand (z. B. Störung) und tiefen Außentemperaturen Frostschutz sicherstellen (z. B. durch Zusatzheizung). Zur ordnungsgemäßen Installation des Wolf GTK-4 und den Betrieb müssen folgende Voraussetzungen erfüllt sein: ► Schalten Sie das Mikro-BHKW GTK-4 mit dem Gerätehauptschalter am externen Schaltschrank aus. ► Das Mikro-BHKW GTK-4 ist nun stromlos Möchten Sie das Mikro-BHKW abschalten, aber trotzdem die Frostschutzfunktion eingeschaltet lassen, so stellen Sie die Leistungsklassen auf „OFF“. 5.10 Hauptmenü „Wärme“ Bild 9: Startbild Hauptmenü „Wärme“ 3063736_201501...

  • Seite 25: Heizkreislauf Auswählen Und Einstellen

    5. Bedienung des Mikro-BHKW GTK-4 5.10.1 Heizkreislauf auswählen und einstellen ► Schaltfläche Heizkreislauf antippen • Bild 10 erscheint Bild 10: Heizkreislauf Es gibt 3 voreingestellte Optionen deren Werte nicht verändert werden können. Diese Voreinstellungen stellen lediglich Empfehlungen dar und können nicht uneingeschränkt in jedem Gebäude verwendet werden. Verändern Sie die Heizkreiskurve nur in Absprache mit Ihrem Heizungsinstallateur! Schaltfläche „1 Altbau mit Radiatoren“ Diese Einstellungen sind für einen Altbau mit Radiatoren voreingestellt. Diese Option auswählen: ► Schaltfläche 1 antippen ► Bestätigungssymbol antippen ► Rücksprungsymbol antippen • Bild 9 erscheint Schaltfläche „2 Altbau mit Fußbodenheizung“ Diese Einstellungen sind für einen Altbau mit Fußbodenheizung voreingestellt. Diese Option auswählen: ► Schaltfläche 2 antippen...
  • Seite 26 5. Bedienung des Mikro-BHKW GTK-4 Die Einstellungen unter „M Manuelle Einstellung“ können Sie verändern: Schaltfläche „M Manuelle Einstellung“ Diese Option auswählen und anpassen: ► Schaltfläche M antippen ► Schaltfläche „Einstellung ändern“ antippen • Bild 11 erscheint Bild 11: Manuelle Einstellung des Heizkurve ändern ► obere oder untere Hälfte der Zahlenfelder antippen um die Werte einzustellen ► Bestätigungssymbol antippen ► Rücksprungsymbol antippen • Bild 10 erscheint ► Bestätigungssymbol antippen ► Rücksprungsymbol antippen • Bild 9 erscheint Schaltfläche Nachtabsenkung einstellen...
  • Seite 27 5. Bedienung des Mikro-BHKW GTK-4 Bild 12: Nachtabsenkung einstellen ► Schaltfläche Nachtabsenkung antippen, um die Nachtabsenkung „Aktiv“ oder „Inaktiv“ zu schalten ► obere oder untere Hälfte der Zahlenfelder antippen um die Uhrzeit, zu der die Temperatur abgesenkt werden soll einzustellen ► obere oder untere Hälfte der Zahlenfelder antippen um die Absenktemperatur einzustellen ► obere oder untere Hälfte der Zahlenfelder antippen um die Außentemperatur einzustellen, bei der nicht abgesenkt werden soll ► Bestätigungssymbol antippen ► Rücksprungsymbol antippen • Bild 10 erscheint ► Bestätigungssymbol antippen • Die hier in Bild 12 gezeigten Einstellungen zeigen, wie die Vorlauftemperatur des geregelten Heizkreises zwischen 22.00 - 04.00 Uhr um 5 °C abgesenkt wird, es sei denn die Außentemperatur sinkt unter -10 °C. Name ändern Hier können Sie dem Heizkreis einen neuen Namen geben. Name ändern: ► Schaltfläche „Name ändern“ antippen ► neuen Namen eingeben ► Bestätigungssymbol antippen ► Rücksprungsymbol antippen • Bild 10 erscheint ► Bestätigungssymbol antippen...

  • Seite 28: Urlaubsmodus Einstellen

    5. Bedienung des Mikro-BHKW GTK-4 5.10.2 Urlaubsmodus einstellen Im Urlaubsmodus können Sie für einen bestimmten Zeitraum eine niedrigere Temperatur einstellen um Energiekosten zu sparen. ► Schaltfläche „Urlaubsmodus“ (Bild 8/1) antippen • Bild 13 erscheint Bild 13: Urlaubsmodus einstellen ► Schaltfläche „Modus“ antippen, um den Urlaubsmodus „Aktiv“ oder „Inaktiv“ zu schalten ► obere oder untere Hälfte der Zahlenfelder antippen um die gewünschte Temperatur einzustellen ► Bestätigungssymbol antippen ► Rücksprungsymbol antippen • Bild 9 erscheint Unter der Schaltfläche „Anderer Zeitraum“ können Sie den Zeitraum für den Urlaubsmodus festlegen ► Schaltfläche „Anderer Zeitraum“ antippen ► den gewünschten Zeitraum einstellen ► Bestätigungssymbol antippen ► Rücksprungsymbol antippen • Bild 14 erscheint ► Bestätigungssymbol antippen 3063736_201501...

  • Seite 29: Abschaltung Über Außentemperatur Einstellen

    5. Bedienung des Mikro-BHKW GTK-4 5.10.3 Abschaltung über Außentemperatur einstellen Hier wählen Sie die Außentemperatur, bei der die Pumpe des Heizkreises abgestellt wird. ► Schaltfläche „Abschaltung über Außentemperatur“ antippen • Bild 16 erscheint Bild 16: Abschaltung über Außentemperatur ► obere oder untere Hälfte der Zahlenfelder antippen um die gewünschte Temperatur einzustellen ► Bestätigungssymbol antippen ► Rücksprungsymbol antippen • Bild 9 erscheint Trotz Abschaltung über die Außentemperatur ist die Vorhaltung des Brauchwassers gewährleistet („Sommerbetrieb“) 5.10.4 Warmwasser Die hier eingestellte Temperatur ist ausschlaggebend für den obersten Temperaturfühler (T 2) im Speicher. Es wird angenommen, dass die Brauchwasserbereitung mit dem obersten Speicherteil über eine Frischwasserstation oder einen Brauchwasserspeicher erfolgt. Die hier eingestellte Temperatur wird am obersten Speicherfühler gehalten. ► Schaltfläche „Warmwasser“ antippen • Bild 15 erscheint 3063736_201501...
  • Seite 30 5. Bedienung des Mikro-BHKW GTK-4 Bild 15: Warmwasser einstellen ► obere oder untere Hälfte der Zahlenfelder antippen um die gewünschte Temperatur einzustellen ► obere oder untere Hälfte der Zahlenfelder antippen um die gewünschte Uhrzeit einzustellen ► Bestätigungssymbol antippen ► Rücksprungsymbol antippen • Bild 9 erscheint Warmwasser Desinfektion Durch Temperaturen über 60 °C werden schädliche Keime und Bakterien im Brauchwasser größtenteils abgetötet. Der Betreiber der Warmwasseranlage muss gemäß der geltenden Trinkwasserverordnung eine sichere Versorgung der Abnehmer gewährleisten! So stellen Sie einen Zeitpunkt für die Desinfektion ein: ► Schaltfläche „Warmwasser“ antippen ► Schaltfläche „Desinfektion“ antippen • Bild 16 erscheint Bild 16: Warmwasser Desinfektion 3063736_201501...

  • Seite 31: Hauptmenü „Strom

    5. Bedienung des Mikro-BHKW GTK-4 ► Schaltfläche Einmal oder Regelmäßig antippen um den gewünschten Rhythmus für die Desinfektion einzustellen ► obere oder untere Hälfte von Feld Wochentag antippen um den gewünschten Wochentag einzustellen ► obere oder untere Hälfte der Zahlenfelder antippen um die gewünschte Uhrzeit einzustellen ► Bestätigungssymbol antippen ► Rücksprungsymbol antippen ► Bestätigungssymbol antippen 5.11 Hauptmenü „Strom“ Bild 17: Startbild Hauptmenü „Strom“ 5.11.1 Leistungsklassen einstellen Besonders wirtschaftlich rentabel wird Ihr Mikro-BHKW GTK-4 betrieben, wenn der Großteil des produzierten Stroms selbst verbraucht wird. Um diesen Eigenverbrauchsanteil zu optimieren ist es möglich, an Ihrem GTK-4 Leistungsstufen einzustellen. Hier stellen Sie ein, zu welcher Zeit das Gerät mit welcher Leistung arbeitet. Sie können für jede Stunde eine eigene Leistung von 2, 3 oder 4 kW bestimmen. Voraussetzung für den Betrieb ist, dass die gleichzeitig erzeugte Wärme (8,5 / 10 / 12 kW) vom Heizsystem abgenommen wird. Kann die Wärme nicht abgenommen werden, so schaltet sich das Mikro-BHKW GTK-4 aus. ► Schaltfläche „Leistungsklassen“ antippen • Bild 18 erscheint • die Zeitleiste von 6.00 - 18.00 Uhr wird angezeigt 3063736_201501...
  • Seite 32 5. Bedienung des Mikro-BHKW GTK-4 Bild 18: Leistungsklassen ► gewünschte Leistung für die gewünschte Uhrzeit antippen • Die entsprechenden Felder sind blau hinterlegt und der ausgewählte Leistungswert wird auf dem Feld angezeigt • Ist die Leistung auf „Off“ gestellt, ist das entsprechende Feld grau hinterlegt ► Bestätigungssymbol antippen ► Rücksprungsymbol antippen ► Um die Zeitleiste von 18.00 - 6.00 Uhr anzuzeigen und einzustellen, tippen Sie auf die Schaltfläche mit dem Mondsymbol und stellen Sie die Werte ein wie oben beschrieben. Reicht die Wärmeleistung des BHKWs nicht aus, um den Pufferspeicher auf den eingestellten Temperaturen zu halten, wird vom BHKW ein zweiter Wärmeerzeuger (z.B. Gastherme) angefordert. Dynamische Leistungsanpassung Die dynamische Leistungsanpassung passt die Leistungsklasse automatisch dem Wärmebedarf des Objektes an. Die oberste Speichertemperatur und die mittlere Speichertemperatur werden in einem festen Intervall überwacht. Fällt die Temperatur im Speicher ab, schaltet die Steuerung eine Leistungsklasse höher. Wenn die Temperatur wieder steigt, schaltet die Steuerung wieder eine Leistungsklasse niedriger. Die am Display eingestellte Leistungsstufe wird dabei aber nie unterschritten. Fallen die Temperaturen im Speicher, obwohl das BHKW auf der höchsten Stufe läuft, wird der zweite Wärmeerzeuger hinzugeschaltet. Dieser wird erst dann wieder abgeschaltet, wenn die Temperaturen im Puffer wieder steigen. Um die dynamische Leistungsanpassung zu aktivieren, tippen Sie auf die Schaltfläche „dynamische Anpassung“. • Die Schaltfläche wird dunkelblau. • Die dynamische Leistungsanpassung ist aktiviert. ► Bestätigungssymbol antippen 3063736_201501...

  • Seite 33: Speicherzustand Ablesen

    5. Bedienung des Mikro-BHKW GTK-4 Um die dynamische Leistungsanpassung zu deaktivieren, tippen Sie erneut auf die Schaltfläche „dynamische Anpassung“. • Die Schaltfläche wird hellblau. • Die dynamische Leistungsanpassung ist deaktiviert. ► Bestätigungssymbol antippen Besonderheiten: ► Ist die Leistungsklasse „OFF“ eingestellt, ist nur die Frostschutzfunktion des Mikro-BHKW GTK-4 aktiv. Die Speichertemperatur Vorlauf wird dabei in Abhängigkeit von der Außentemperatur überwacht. Bei einer Außentemperatur unter 3 °C und einer Speichertemperatur Vorlauf unter 6 °C arbeitet das Mikro-BHKW GTK-4 mit der Leistungsklasse 3 kW. Steigt die Speichertemperatur Vorlauf über 10 °C schaltet das Mikro-BHKW GTK-4 ab. 5.11.2 Speicherzustand ablesen Hier werden die aktuellen Temperaturzonen im Pufferspeicher angezeigt. ► Schaltfläche „Speicherzustand“ antippen • Bild 19 erscheint Bild 19: Anzeige Speicherzustand ► Rücksprungsymbol antippen • Bild 19 erscheint 5.11.3 Datum und Uhrzeit Hier stellen Sie das aktuelle Datum und die Uhrzeit ein. Bei aktiver Verbindung mit dem Internet stellen sich Uhrzeit und Datum selbstständig ein. ► Schaltfläche „Datum und Uhrzeit“ antippen • Bild 20 erscheint...

  • Seite 34: Systeminformationen

    5. Bedienung des Mikro-BHKW GTK-4 Bild 20: Datum und Uhrzeit ► obere oder untere Hälfte der Zahlenfelder antippen um die gewünschten Werte einzustellen ► Bestätigungssymbol antippen ► Rücksprungsymbol antippen 5.11.4 Systeminformationen ► Schaltfläche „Systeminformationen“ (Bild 19/4) antippen • Hier finden Sie Informationen zu IP-Adresse, Softwareversion, Seriennummern, etc. Bild 21: Systeminformatione 3063736_201501...

  • Seite 35: Störmeldungen - Einfache Störungen Beseitigen

    5. Bedienung des Mikro-BHKW GTK-4 5.11.5 Störmeldungen - Einfache Störungen beseitigen Bei bleibenden Störungen informieren Sie umgehend Ihre von Wolf zertifizierte Fachkraft! Einfache Störungen (siehe Störungstabelle, 7.1) können Sie selbst bestätigen und die Anlage dadurch wieder in Betrieb setzen. Schwerwiegende Störungen können ausschließlich von der von Wolf zertifizierten Fachkraft bestätigt werden. Hier werden alle aktuellen Störungen angezeigt. Diese führen alle zum Abstellen des Mikro-BHKW GTK-4. Dabei wird die Startsperre aktiviert. Eine Liste möglicher Störungen und deren Behebung finden Sie unter Kapitel 7. Wenn die Störung beseitigt ist: ► Schaltfläche Störmeldungen antippen • Bild 22 erscheint Bild 22 : Anzeige Störmeldungen, Beispiel ► Schaltfläche „Bestätigen“ der beseitigten Störung antippen • jede Störung muss einzeln bestätigt werden • Nachdem alle aktuellen Störungen beseitigt und bestätigt sind, wird die Anlage wieder in Betrieb gesetzt 3063736_201501...

  • Seite 36: Temperaturen

    5. Bedienung des Mikro-BHKW GTK-4 5.11.6 Temperaturen Hier werden die aktuellen Werte für die Systemtemperaturen angezeigt. ► Schaltfläche Temperaturen antippen • Bild 23 erscheint Bild 23: Anzeige Temperaturen ► Rücksprungsymbol antippen 5.11.7 Betriebsstunden und Wartung Die Schaltflächen „BHKW manuell starten“ und „Ölnachfüllung starten“ sind nur bei Wartungsarbeiten und Messungen (Schornsteinfeger) zu betätigen. Hier können Sie sich die Betriebsstunden seit Inbetriebnahme, die Betriebsstunden für das aktuelle Jahr oder für einen gewünschten Zeitraum ansehen. Außerdem wird angezeigt, wann die nächste Wartung ansteht ► Schaltfläche „Betriebsstunden und Wartung“ antippen • Bild 24 erscheint...

  • Seite 37: Betriebsdaten

    5. Bedienung des Mikro-BHKW GTK-4 ► Schaltfläche Betriebsstunden gesamt antippen • die Betriebsstunden seit Inbetriebnahme werden angezeigt ► Schaltfläche Aktuell „Jahreszahl“ antippen • die Betriebsstunden für das ausgewählte Jahr werden angezeigt ► Rücksprungsymbol antippen Beliebigen Zeitraum auswählen ► Schaltfläche Beliebiger Zeitraum antippen ► obere oder untere Hälfte der Zahlenfelder antippen um den gewünschten Zeitraum einzustellen ► Bestätigungssymbol antippen ► Rücksprungsymbol antippen • die Betriebsstunden für den eingestellten Zeitraum werden angezeigt 5.11.8 Betriebsdaten Hier können Sie sich die bisher erzeugten Strom- und Wärmemengen für den aktuellen Monat, das aktuelle Jahr oder für einen gewünschten Zeitraum ansehen. ► Schaltfläche „Betriebsdaten“ antippen • Bild 25 erscheint Bild 25: Anzeige Betriebsdaten ► Schaltflächen Voriger Monat oder Nächster Monat antippen um das gewünschte Jahr auszuwählen ► Schaltfläche aktueller Monat antippen • die Betriebsdaten des aktuellen Monats werden angezeigt...

  • Seite 38: Pflege

    6. Pflege 6. Pflege Die Inspektion muß alle 2.500 Betriebsstunden erfolgen, nach 5.000 Betriebsstunden ist eine Wartung fällig . Sie ist von zertifizierten Fachkräften durchzuführen und zu dokumentieren. Nach 20.000 Betriebsstunden wird eine Revision empfohlen. Durch nicht eingehaltene Wartungsintervalle erlischt die Betriebserlaubnis und jegliche Gewährleistung! Reinigen Sie das Gehäuse und das Display bei Bedarf nur mit einem weichen feuchten Tuch. Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel. Kontrollieren Sie regelmäßig den Stand der Betriebsstunden und veranlassen Sie rechtzeitig einen Wartungseinsatz. 3063736_201501...

  • Seite 39: Störungsbehebung

    7. Störungsbehebung 7. Störungsbehebung Bei Störungen informieren Sie umgehend Ihre von Wolf zertifizierte Fachkraft! Einfache Störungen (siehe Störungstabelle, 7.1) können Sie selbst bestätigen und die Anlage dadurch wieder in Betrieb setzten. Schwerwiegende Störungen können ausschließlich von der von Wolf zertifizierten Fachkraft bestätigt werden. Einige einfache Störungen (7.1, Spalte 2, Quittierung automatisch) werden dreimal automatisch quittiert bevor das Mikro-BHKW GTK-4 abschaltet. Alle anderen erfassten Störungen führen zum direkten Abstellen. Dabei wird die Startsperre aktiviert. Alle Störungen werden im Display unter: ► Hauptmenü Strom (Bild 6/9) ► Störmeldungen (Bild 18/5) angezeigt. Dort können Sie die beseitigten einfachen Störungen (7.1, Spalte 3, Quittierung Benutzer) quittieren. Die Anlage wird dann wieder in Betrieb gesetzt. 7.1 Störungstabelle Fehlermeldung Quittierung Quittierung Quittierung Mögliche Ursache Fehlerbehebung automatisch Benutzer zertifizierte zertifizierte Fachkraft (3x) (Display) Fachkraft Messstelle: TI3 (Heißwasser): Am Vorlauf zum Speicher...
  • Seite 40 7. Störungsbehebung Fehlermeldung Quittierung Quittierung Quittierung Mögliche Ursache Fehlerbehebung automatisch Benutzer zertifizierte zertifizierte Fachkraft (3x) (Display) Fachkraft Messstelle: TI5 (Abgastemperatur): Unterhalb des Abgasschalldämpfers nicht Verbunden oder Fehlerhafte Fühler prüfen Kurzschluss zu 5V Steckverbindung Kurzschluss zur Masse Fehlerhafte Fühler prüfen Steckverbindung unplausibler Wert Fehlerhafte Fühler prüfen Steckverbindung Übertemperatur Abgas keine Wärmeabfuhr Hydraulik prüfen, läuft aus dem Gerät Speicherladepumpe? Messstelle: TS5 (STB-Abgastemperatur): Unterhalb des Abgasschalldämpfers Übertemperatur Abgas...
  • Seite 41 7. Störungsbehebung Fehlermeldung Quittierung Quittierung Quittierung Mögliche Ursache Fehlerbehebung automatisch Benutzer zertifizierte zertifizierte Fachkraft (3x) (Display) Fachkraft Messstelle: S4 (Öldruckschalter): Am Motor unplausibler Wert fehlerhafte Fühler prüfen Steckverbindung kein Öldruck System kalt, Ölmangel Start neu versuchen, Öl am Motor nachfüllen Messstelle: S7 (Leckagesensor): Von vorne – rechte untere Seite in Bodenhöhe Leckage Undichtes System, Undichtigkeiten...

  • Seite 42: Tabelle Einstellwerte

    8. Tabelle Einstellwerte 8. Tabelle Einstellwerte Einstellwert bei Installation Eigener Einstellwert Manuelle Einstellung Heizkurve (°C) Nachtabsenkung Uhrzeit Nachtabsenkung Absenktemperatur Nachtabsenkung Nicht absenken bei °C Einstellung Warmwassertemperatur °C Einstellung Uhrzeit Warmwasserbereitschaft 3063736_201501...

  • Seite 43: Dokumentation Wartung

    9. Dokumentation Wartung 9. Dokumentation Wartung Bitte dokumentieren Sie hier die durchgeführten Wartungsarbeiten! Betriebsstunden Durchgeführte Arbeiten Datum Unterschrift 3063736_201501...
  • Seite 44 9. Dokumentation Wartung Betriebsstunden Durchgeführte Arbeiten Datum Unterschrift 3063736_201501...
  • Seite 45 Notizen 3063736_201501...
  • Seite 46 Notizen 3063736_201501...
  • Seite 47 Notizen 3063736_201501...
  • Seite 48 Wolf GmbH Postfach 1380 • D-84048 Mainburg • Tel. +49-(0)8751/74-0 • Fax +49-(0)8751/74-1600 Internet: www.wolf-heiztechnik.de Bedienungsanleitung GTK-4 – 3063736_201501 Änderungen vorbehalten...
