1. Sicherheitshinweise / Normen Sicherheitshinweise In dieser Beschreibung werden bei wichtigen Anweisungen, die den Personenschutz und die technische Betriebssicherheit betreffen, die folgenden Symbole und Hinweiszeichen verwendet: Kennzeichnet Anweisungen, die genau einzuhalten sind, um Gefährdung oder Verletzung von Personen zu vermeiden und um Funktionsstörungen oder Schäden am Gerät zu verhindern! Kennzeichnet Gefahr durch elektrische Spannung an elektrischen Bauteilen! „Hinweis“...
Umfang Energie eingespart werden. Ideale Betriebstemperaturen liegen bei 50-55°C. Wärmeverluste und Verkalkung sind in diesem Bereich wesentlich reduziert. Für die Warmwasserbereitung mit der Wolf Wärmepumpe sind spezielle Warm- wasserspeicher notwendig, die aus dem Wolf-Zubehörprogramm ausgewählt werden können. Die Speicherbehälter sind aus Stahl S235JR mit Gütenachweis gefertigt.
3. Planungshinweise Aufstellung Die Speicher dürfen nur in einem frostgeschützten Raum aufgestellt werden, andernfalls muss bei Frostgefahr der Speicher, sowie alle wasserführenden Armaturen und Anschlussleitungen entleert werden! Eisbildung in der Anlage kann zu Leckagen und Zerstörung des Speichers führen! Der Aufstellungsort muss den notwendigen Raum für Wartung und Reparatur, sowie eine ausreichende Tragfähigkeit des Untergrundes gewährleisten! Anschluss an Heizungsanlage Der Speicher muss mit eigenen Sicherheitseinrichtungen (Sicherheitsventil,...
Seite 8
3. Planungshinweise Dimensionierung der Sicherheitsventil (SV), heizwasserseitig Sicherheitseinrichtungen Es darf nur ein bauteilgeprüftes SV verwendet werden. Der Ansprechdruck muss zu allen Anlagenkomponenten passen und darf 3 bar nicht überschreiten. Eine Überschreitung des zulässigen Betriebsdruckes kann zu Leckagen und Zerstörung des Speichers führen! Das SV wird nach DIN EN 12828, DIN 4753 und DIN1988 ausgelegt.
4. Gerätebeschreibung CPM-1-70 / CEW-1-200 CPM-1-70 Das Puffermodul CPM-1-70 ist in Abmessungen und Design auf das Wolf- Wärmepumpenprogramm abgestimmt und damit variabel kombinierbar. CPM-1-70 ist anschlussfertig als Trennspeicher oder Reihenspeicher insbe- sondere für Luft-/Wasserwärmepumpen BWL-1 zur optimalen Abtauung des Verdampfers konzipiert.
5. Transport Transport - Der Transport erfolgt mit der kompletten Verpackung und der Palette - Geeignet hierfür ist eine Sackkarre - Sackkarre an die Rückseite des Speichers stellen, mit Spanngurt sichern und zum Aufstellungsort transportieren - Spanngurt und Verpackung entfernen - Vier Befestigungsschrauben an der Palette entfernen - Speicher von der Palette heben - Für die Aufstellung des Speichers ist ein ebener und tragfähiger Unter-...

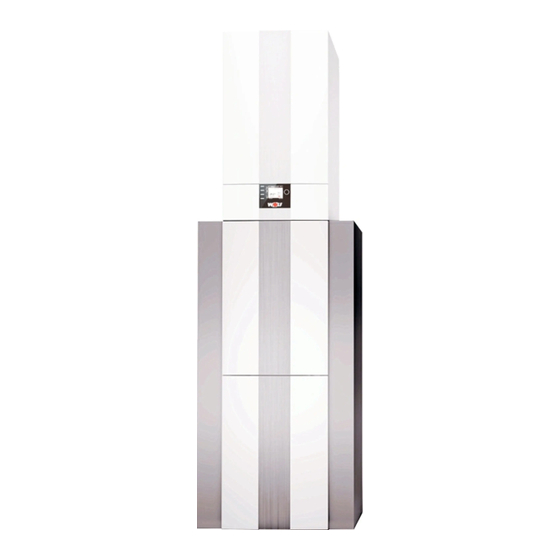

Von vorne ist ein Abstand von 800 mm einzuhalten, um die Montage-, War- tungs- und Servicearbeiten zu vereinfachen. Die Raumhöhe für den Hydrotower CPM-1-70 + CEW-1-200 muss mindestens 2,30 m betragen. Bei der Aufstellung zusammen mit Wärmepumpen sind zusätzlich die Min- destabstände der BWL-1 …I und BWS-1 einzuhalten.
BM ist ein funktionsnotwendiges Zubehör für alle Wärmepumpen und Speicher. Der Speichertemperaturfühler ist als notwendiges Regelungs- zubehör erhältlich. CEW-1-200 + BWS-1 Sole-Wärmepumpe BWS-1 + Speicher CEW-1-200 für max.10 kW Wärme- pumpenleistung. Für die Kombination mit Solewärmepumpen ergeben sich damit folgende Aufstellmöglichkeiten. WPM-1...
8. Demontage-Montage Verkleidung CPM-1-70 Schrauben an Frontverkleidung lösen und Frontdeckel abnehmen Verkleidungsteil „Oben“ nach vorne ziehen und abnehmen 3062842_201602...
2. Pufferspeicher auf die Konsole des CEW-1 stellen und übereinander positionieren. 3. Anschließend Sicherungslaschen an der Gehäuserückseite des CPM-1-70 einhängen, gemäß Bild befestigen. Das Gehäuse des CEW-1-200 nimmt das komplette Gewicht des Pufferspeichers auf. 4. Schlauchverbindungen Bei der Montage zu einem Hydrotower entfällt...
Behälterinnenwand nach DIN 4753. Zusätzlicher Korrosionsschutz durch Magnesium-Schutzanode. Geeignet für Anlagen nach DIN 1988, EN 12828 und DIN 4753. Abmessungen und Design sind auf das Wolf-Wärmepumpenprogramm ab- gestimmt und damit variabel kombinierbar. Das Gehäuse ist für hohe Tragfähigkeit ausgelegt, damit das Innenmodul einer Split-Luft-/Wasserwärmepumpe BWL-1S auf den CEW-2-200 montiert...
SEW-1-400 ist für Wärmepumpen bis ca. 20 kW Heizleistung und besonders hohem Warmwasserbedarf ausgelegt. SEW-2-200 ist ausgelegt für die Kombination mit einer Splitwärmepumpe BWL-1S(B), die mit Inverter ausgestattet ist Wolf Warmwasserspeicher sind bei allen Wasserverhältnissen nach Trinkwasserverordnung und in jedem Leitungsnetz einsetzbar. Lieferumfang SEW-1-300 / 400 und SEW-2-200...
Warmwasserbereitung mit Wärmepumpe und zusätzlicher Einbindung und Nutzung von Solarenergie Die PU-Hartschaumdämmung mit Folienmantel garantiert geringste Ab- strahl-, bzw. Bereitschaftswärmeverluste. Wolf Warmwasserspeicher sind bei allen Wasserverhältnissen nach Trinkwasserverordnung und in jedem Leitungsnetz einsetzbar. Lieferumfang SEM-1W-360 in Folie verpackt, komplett verkleidet, anschlussfertig, Stellfüße, eingebaute Schutzanode,...
19. Gerätebeschreibung SPU-1-200 SPU-1-200 Pufferspeicher SPU-1-200 aus Stahl S 235 JR (St 37-2) gefertigt. Folienmantel in Wolf-Silber, ohne Korrosionsschutz der Behälterinnenwand, da der Einsatz nur in geschlossenen Heizungsanlagen als Pufferspeicher für Betriebswasser zulässig ist. Für Trinkwasser nicht geeignet! Achtung Ausgelegt ist der SPU-1-200 für die Kombination mit einer Luft-/ Wasserwär- mepumpe oder einer Sole-/Wasserwärmepumpe.
24. Technische Daten SPU-1-200 SPU-1 Technische Daten Pufferspeicher SPU-1-200 Max. Betriebsüberdruck sekundär Max. Betriebstemperatur sekundär °C Speicherinhalt SPU-1 Ltr. Anschluss Rücklauf A mm Anschluss Fühler-Tauchhülse B mm Anschluss Heizstab C mm Anschluss Vorlauf D mm Gesamthöhe E mm 1140 Durchmesser mit Dämmung F mm Anschluss Rücklauf G mm...
28. Kennlinien Aufheizzeiten von 10°C auf 50°C SEW-1-400 SEW-1-300 CEW-1-200 CEW-2-200 SEW-2-200 SEM-1W-360 Heizleistung [kW] Druckverlust Wolf 3-Wegeumschaltventil für BWL-1 Heizbetrieb AB - B Brauchwasser AB - A Volumenstrom l/min 3062842_201602...
25 l/min Soll Heizleistung [kW] Mit der ermittelten Heizleistung kann im Diagramm des CEW-1-200 die maximal mögliche Speichertemperatur anhand des Durchflusses (ca.37 l/min) ermittelt werden. Im Sommerbetrieb wird bei 25°C Lufteintrittstemperatur (Heizleistung 15 kW) eine Speichertemperatur von 52,5 Grad, im Winterbetrieb wird bei -6°C Lufteintrittstemperatur (Heizleistung 8 kW) eine Speichertemperatur von 57°C erreicht Die gewünschte 55°C Speichertemperatur ist bei 25°C Lufteintrittstemperatur mit CEW-1-200 nicht möglich!
35. Inbetriebnahme - Wartung Inbetriebnahme Die Aufstellung und erste Inbetriebnahme darf nur durch eine anerkannte Installationsfirma erfolgen. Nach der Montage Rohre und Speicher gründlich durchspülen, Speicher mit Wasser füllen. Warmwasserzapfhahn öffnen bis Wasser ausläuft und Sicher- heitsventil durch Anlüften überprüfen. Vor Inbetriebnahme Speicher unbedingt füllen und entlüften! Achtung: Max.
Elektrozusatzheizung in die 1 ½" Muffe am Speicher SEW-1, SEW-2 eindrehen und abdichten. Der Wartungsflansch kann bei Bedarf durch eine Flanschplat- te mit 1 ½“ Muffe (Wolf Zubehör) ersetzt und zusätzlich mit einer E-Heizung ausgestattet werden. Für CEW-1-200 und CEW-2-200 kann in die Flanschplatte (Zubehör) eine Elektrozusatzheizung mit 2 kW/230V eingebaut werden.
37. Störungsbehebung Puffermodul CPM-1-70, Pufferspeicher SPU-1-200 Störung Ursache Abhilfe Undichtigkeit Rohranschlüsse undicht Neu eindichten Aufheizzeit zu lang Heizwasser-Temperatur zu niedrig Temperatur erhöhen (Regler einstellen) Am Vorlauf Speicher messen, nicht am Wärmeerzeuger Heizkreis nicht entlüftet Mehrmals entlüften (s. Handentlüfter) Speicherfühler nicht in Tauchhülse Position Speicherfühler überprüfen Keine / zu wenig Regelung der Speicherrücklauftemperatur-...
38. Störungsbehebung Warmwasserspeicher CEW-1, CEW-2, SEW-1, SEW-2, SEM-1W Störung Ursache Behebung Undichtigkeit am Flansch undicht Schrauben mit 20-25 Nm Standspeicher kreuzweise nachziehen; Dichtung auswechseln Rohranschlüsse undicht Neu eindichten Aufheizzeit zu lang Heizwasser-Temperatur zu niedrig (am Vorlauf Temperatur erhöhen (Regler einstellen) Standspeicher messen, nicht am Wärmeerzeuger) Heizwassermenge zu klein (bewirkt große Größere Pumpe...
Nummer: 3062842 Aussteller: Wolf GmbH Anschrift: Industriestraße 1, D-84048 Mainburg Produkt: CEW-1-200 / CEW-2-200 SEW-1-300 / SEW-1-400 / SEW-2-200 SEM-1W-360 CPM-1-70 SPU-1-200 Das oben beschriebene Produkt ist konform mit den Anforderungen der folgenden Dokumente: DIN EN 12897:2006-09 Gemäß den Bestimmungen der folgenden Richtlinien...
