Futurelight PHP-21 TCL Bedienungsanleitung Seite 21

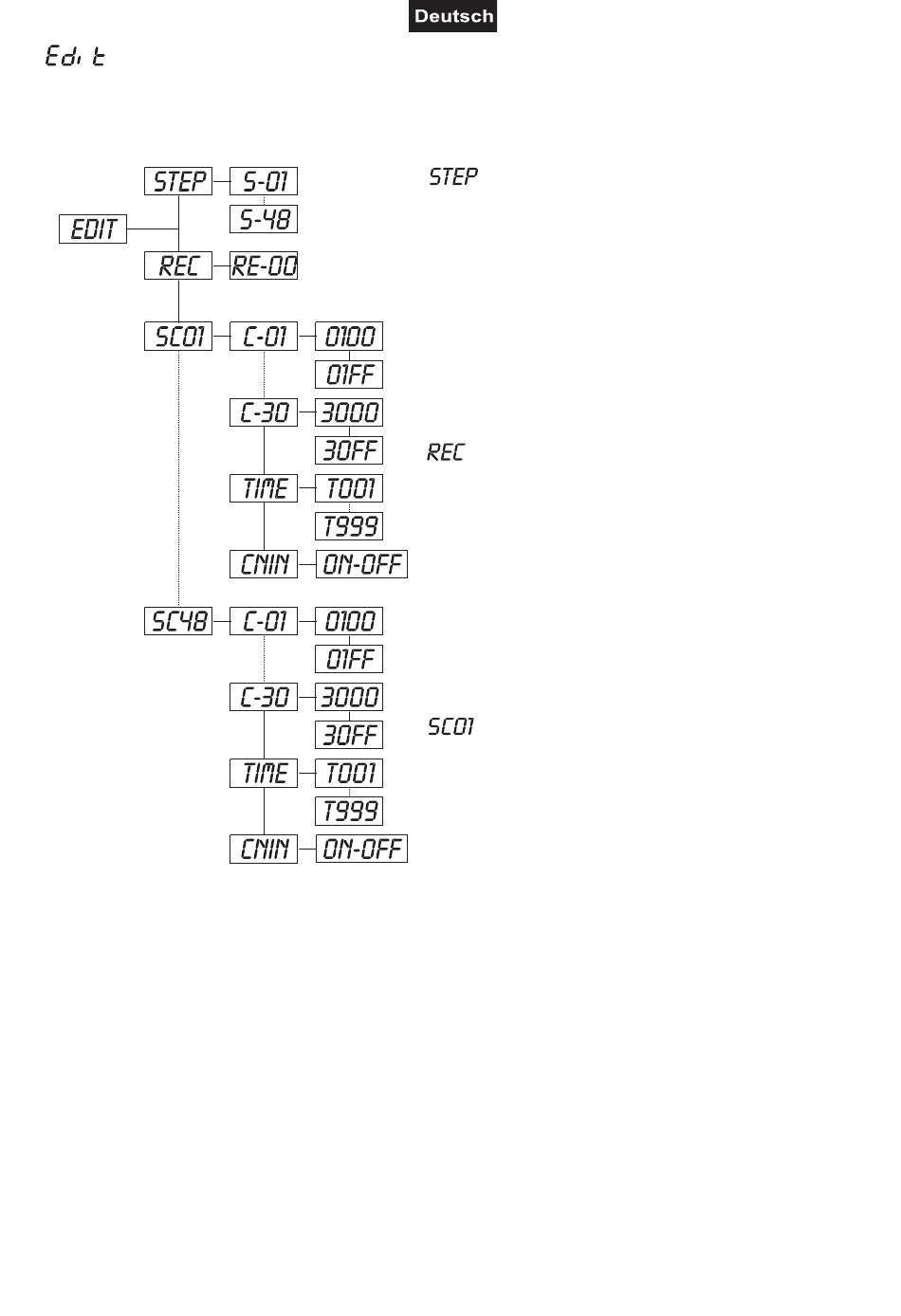

- Hauptmenü 4
• Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt).
• Drücken Sie die Up/Down-Tasten zur Auswahl von "EDIT".
erscheint "SCXX", "X" steht für die zu editierende Szenennummer.
• Ändern Sie die Szenennummer durch Drücken der Up/Down-Tasten.
• Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint "C-XX", "XX" steht für die Kanalnummer. Z.
B. bedeutet "C-01", dass Sie Kanal 1 der ausgewählten Szene editieren.
• Wählen Sie die zu editierende Kanalnummer über die Up/Down-Tasten aus.
• Drücken Sie die Mode/Enter-Taste zur Eingabe der Änderungen am ausgewählten Kanal, das Gerät
reagiert auf Ihre Eingabe. Auf dem Display erscheint der DMX-Wert des zu editierenden Kanals. Z. B. steht
"11XX" für Kanal 11 der aktuellen Szene, der DMX-Wert ist XX, XX ist ein Zahlenwert im Bereich von "01-
FF" (hexadezimal).
• Stellen Sie den gewünschten DMX-Wert über die Up/Down-Tasten ein.
• Drücken Sie die Mode/Enter-Taste um weitere Kanäle der Szene zu editieren.
• Wiederholen Sie die o.g. Schritte, bis alle DMX-Werte der Kanäle von Szene 1 eingestellt sind.
• Sobald alle Kanäle fertig gestellt sind, blinkt auf dem Display "TIME".
• Drücken Sie die Mode/Enter-Taste, um die Step-Time einzustellen. Auf dem Display erscheint "TXXX",
"XXX" steht für die Step-Time, Wert "001-999". Z. B. bedeutet "T002" dass die aktuelle Szene eine Step-
Time von 0,4 ms (002 x 0,2 ms) gespeichert ist.
• Stellen Sie die gewünschte Zeit über die Up/Down-Tasten ein.
• Drücken Sie die Mode/Enter-Taste, um die editierte Szene abzuspeichern und das Display zeigt die
nächste Szene automatisch an.
- Anzahl der Steps im Run definieren
Mit dieser Funktion lässt sich die Anzahl der Steps
festlegen die dann im Run aufgerufen werden.
• Wählen Sie "STEP" durch Drücken der Up/Down-
Tasten.
• Drücken Sie die Mode/Enter-Taste, auf dem Display
erscheint "S-XX", "XX" steht für die Gesamtzahl der
abzuspeichernden Steps, so dass sich bis zu 48 Szenen
in "RUN" abspielen lassen. Z. B. wenn "XX" 05 ist,
bedeutet dies, dass im "RUN" die ersten 5 unter "EDIT"
abgespeicherten Szenen aufgerufen werden.
• Drücken Sie die Mode/Enter-Taste zum Speichern und
Verlassen des Modus.
- Szenen automatisch aufzeichnen
Mit dieser Funktion werden neue Szenen automatisch
aufgezeichnet.
• Wählen Sie "REC" durch Drücken der Up/Down-
Tasten.
• Drücken Sie die Mode/Enter-Taste, auf dem Display
erscheint "RE-XX", "XX" steht für die Gesamtzahl der
abzuspeichernden Szenen, die sich in "RUN" abspielen
lassen. Z. B. wenn "XX" 05 ist, bedeutet dies, dass im
"RUN" die ersten 5 unter "EDIT" abgespeicherten
Szenen aufgerufen werden.
• Drücken Sie die Mode/Enter-Taste zum Speichern und
Verlassen des Modus.
- Kanäle der einzelnen Szenen editieren
Mit dieser Funktion lässt sich das Programm editieren,
das dann in Run aufgerufen werden kann.
a) Szenen editieren via Control Board
• Wählen Sie "SC01" durch Drücken der Up/Down-
Tasten.
• Drücken Sie die Mode/Enter-Taste, auf dem Display
21/44 00035683.DOC, Version 1.0
